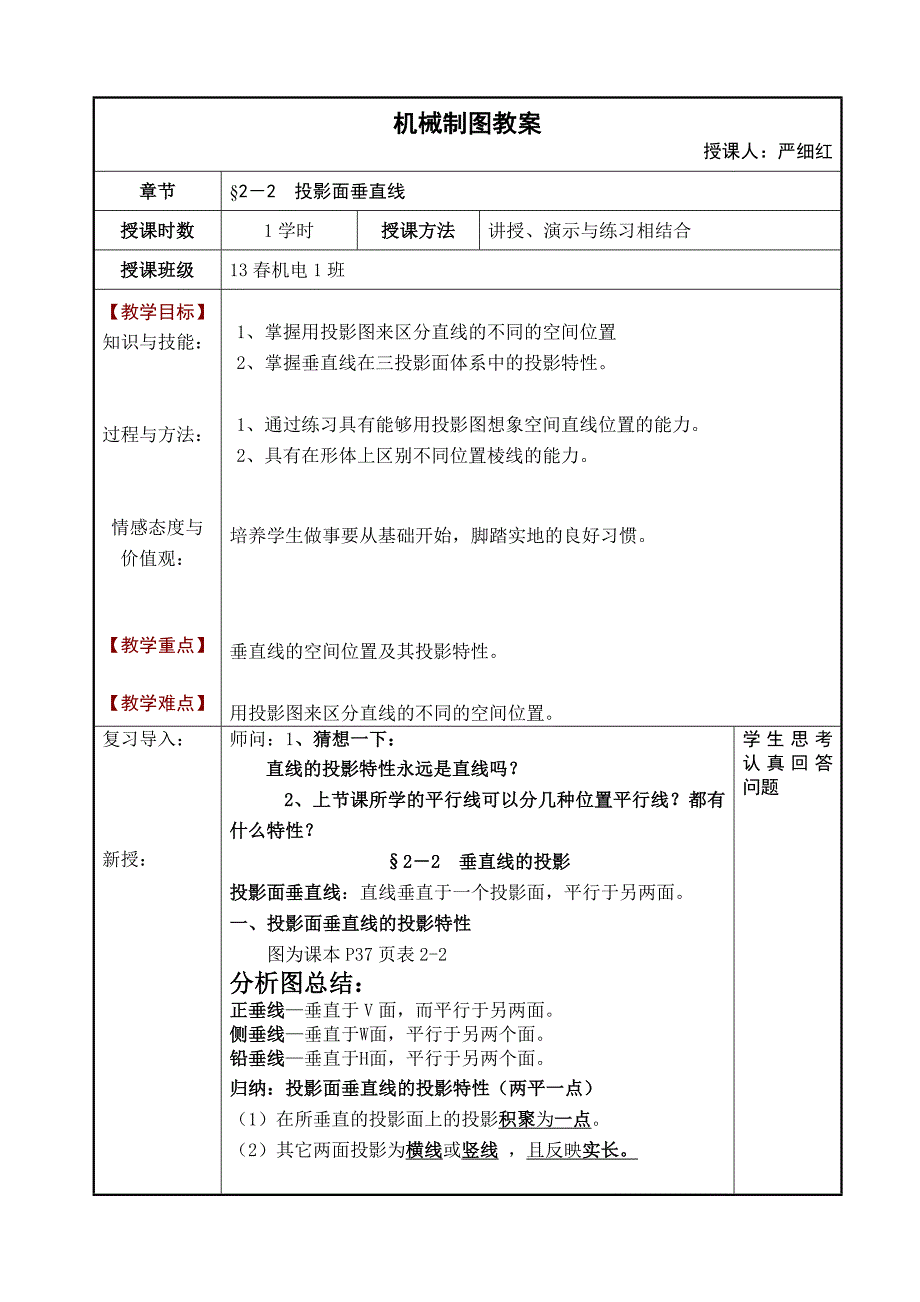

机械制图教案授课人：严细红章节§2－2 投影面垂直线授课时数1学时授课方法讲授、演示与练习相结合授课班级13春机电1班【教学目标】知识与技能：过程与方法：情感态度与价值观：【教学重点】【教学难点】1、掌握用投影图来区分直线的不同的空间位置2、掌握垂直线在三投影面体系中的投影特性1、通过练习具有能够用投影图想象空间直线位置的能力2、具有在形体上区别不同位置棱线的能力培养学生做事要从基础开始，脚踏实地的良好习惯垂直线的空间位置及其投影特性用投影图来区分直线的不同的空间位置复习导入：新授：师问：1、猜想一下：直线的投影特性永远是直线吗？2、上节课所学的平行线可以分几种位置平行线？都有什么特性？§2－2 垂直线的投影投影面垂直线：直线垂直于一个投影面，平行于另两面一、投影面垂直线的投影特性 图为课本P37页表2-2分析图总结：正垂线—垂直于V面，而平行于另两面侧垂线—垂直于W面，平行于另两个面铅垂线—垂直于H面，平行于另两个面归纳：投影面垂直线的投影特性（两平一点）（1）在所垂直的投影面上的投影积聚为一点2）其它两面投影为横线或竖线 ，且反映实长二、巩固练习：习题集P21页题1三、小结正垂线（垂直于V面）侧垂线（垂直于Ｗ面）投影面垂直线铅垂线（垂直于Ｈ面）投影面垂直线的判断技巧：两平一点具备垂直线的特性，再看点在哪个投影面，在V面就是正垂线；在H面就是铅垂线；在W面就是侧垂线四、板书设计（一）垂直线的投影特性 （二）练习 （三）总结五、拓展练习习题集P21题2、题3学生思考认真回答问题。
