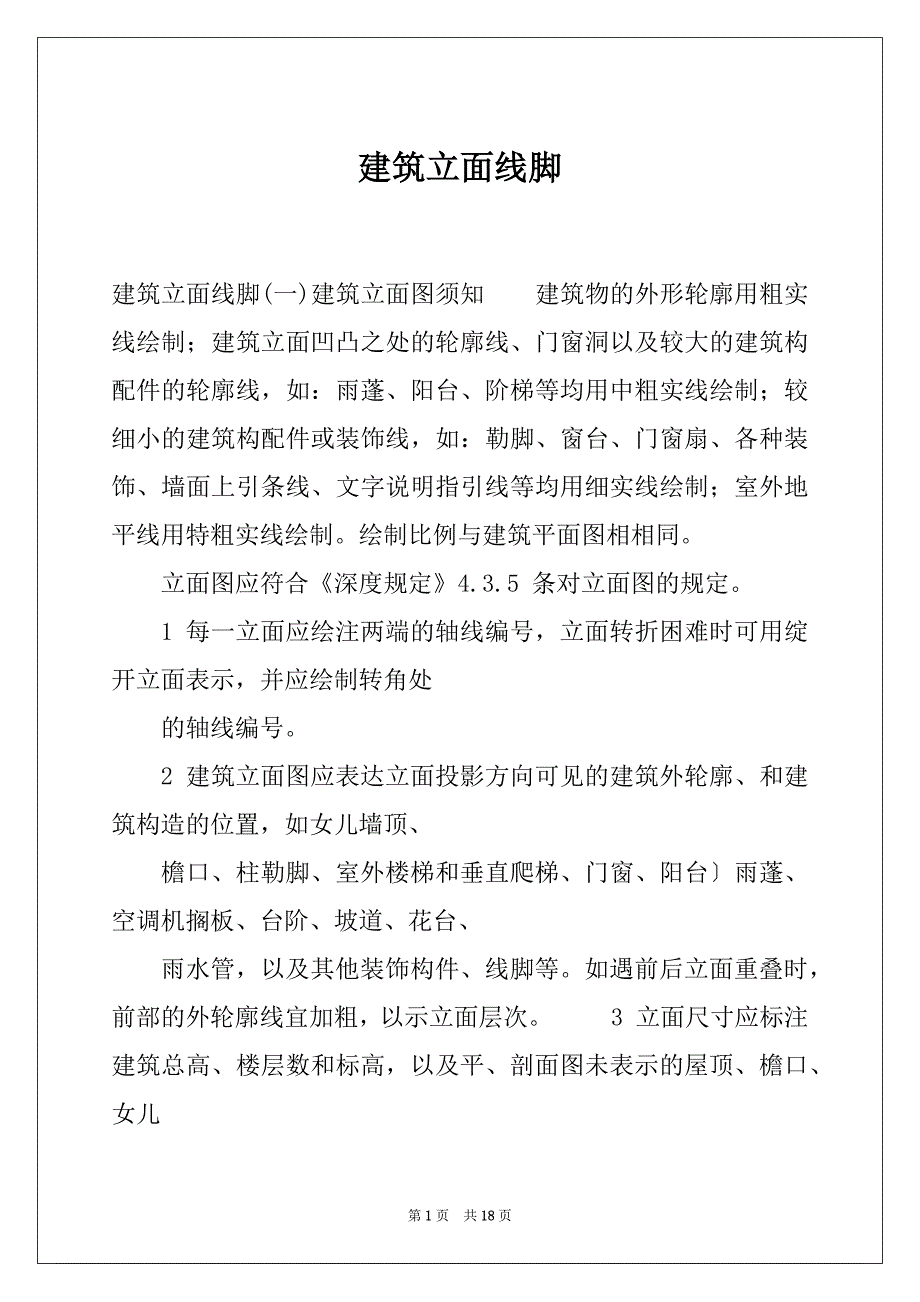

建筑立面线脚建筑立面线脚(一)建筑立面图须知 建筑物的外形轮廓用粗实线绘制；建筑立面凹凸之处的轮廓线、门窗洞以及较大的建筑构配件的轮廓线，如：雨蓬、阳台、阶梯等均用中粗实线绘制；较细小的建筑构配件或装饰线，如：勒脚、窗台、门窗扇、各种装饰、墙面上引条线、文字说明指引线等均用细实线绘制；室外地平线用特粗实线绘制绘制比例与建筑平面图相相同 立面图应符合《深度规定》4.3.5 条对立面图的规定 1 每一立面应绘注两端的轴线编号，立面转折困难时可用绽开立面表示，并应绘制转角处 的轴线编号 2 建筑立面图应表达立面投影方向可见的建筑外轮廓、和建筑构造的位置，如女儿墙顶、 檐口、柱勒脚、室外楼梯和垂直爬梯、门窗、阳台〕雨蓬、空调机搁板、台阶、坡道、花台、 雨水管，以及其他装饰构件、线脚等如遇前后立面重叠时，前部的外轮廓线宜加粗，以示立面层次 3 立面尺寸应标注建筑总高、楼层数和标高，以及平、剖面图未表示的屋顶、檐口、女儿 墙、窗台及装饰构件、线脚等的标高或高度 特殊是平屋面檐口上皮或女儿墙顶面的高度、坡屋面檐口及屋脊的高度须标注清晰。
4 外装修用料、颜色应干脆标注在立面图上 5 墙身详图的剖线索引应在立面图上标注 什么是建筑立面图？ 为使立面图外形更清楚,通常用粗实线表示立面图的最外轮廓线,而凸出墙面的雨蓬阳台,柱子,窗台,窗楣,台阶,花池等投影线用中粗线画出,地坪线用加粗线(粗于标准粗度的1.4倍)画出,其余如门,窗及墙面分格线,落水管以及材料符号引出线,说明引出线等用细实线画出. 建筑立面图的比例与平面图相同,常用1:50,1:101,1:200的比例绘制. 其中建筑立面图是在与房屋立面相平行的投影面上所做得正投影图,简称立面图.其中反映主要出入口或比拟显著地反映出房屋外貌特征的那一面立面图，称为正立面图其余的立面图相应称为背立面图，侧立面图通常也可按房屋朝素来命名，如南北立面图，东西立面图建筑立面图大致包括，南北立面图，东西立面图四局部，假设建筑各立面的构造有丝毫差异，都应绘出对应立面的立面图来诠释所设计的建筑 表示房屋外部形态和内容的图纸称为建筑立面图建筑立面图为建筑外垂直面正投影可视局部建筑各方向的立面应绘全，但差异小、不难推定的立面可省略内部院落的局部立面，可在相关剖面图上表示，如剖面图未能表示完全的，需单独绘出。
建筑立面图包括以下内容：1．建筑两端轴线编号2．女儿墙、檐口、柱、变形缝、室外楼梯和消防梯、阳台、栏杆、台阶、坡道、花台、雨篷、线条、烟囱、勒脚、门窗、洞口、门头、雨水管、其它装饰构件和粉刷分格线示意等外墙留洞应注尺寸与标高〔宽×高×深及关系尺寸〕3．在平面图上表示不出的窗编号，应在立面图上标注平、剖面图未能表示出来的屋顶、檐口、女儿墙、窗台等标高或高度，应在立面图上分别注明4．各局部构造、装饰节点详图索引，用料名称或符号 索引符号圆圈数字〔或字母〕由两局部组成，分子数字〔或字母〕是大样图的编号，分母表示大样图所在图纸的页号，当大样图在本页时，分母是短横线 建筑立面线脚(二)建筑立面设计 立面设计 门窗 〔1〕门窗立面均系外视图 旋转开启的门窗，用实开启线表示外开，虚开启线表示内开开启线交角处表示旋转轴的位置，以此可以判定门窗的开启形式，如平开、上悬、下悬、中悬、立转等；对于推拉开启的门窗那么用在推拉扇上画箭头表示开启方向；固定扇那么只画窗樘不画窗扇弧形窗及转折窗应绘制绽开立面 〔2〕门窗立面一般用粗实线画樘，用细线画扇和开启线，做到简繁适度，樘扇清楚。
〔3〕门窗开启扇的限制尺寸 ①门窗扇的限制尺寸由于受材料、构造、制作、运输、安装条件的限制，因此窗立面的划分不能为所欲为，特殊是开启扇的尺寸相应受到约束以铝合金门窗扇为例，其最大尺寸为： 平开窗扇——600mm*1200mm(1400mm慎用) 推拉窗扇——900mm*1500mm(1800mm慎用) 平开门扇——1010mm*2400mm(常用)，900mm*2400mm(双扇) 推拉门扇——900mm*2101mm(常用),1010mm*2400mm(慎用) ②固定扇的限制尺寸，主要取决于玻璃的最大允许尺寸而玻璃的最大允许尺寸，那么因玻璃类别、品种和生产厂家的不同而差异很大现仅将常用者介绍如下： 平凡平板玻璃 2000mm*2500mm*(3—12)mm； 浮法平板玻璃 1500mm*2000mm*3mm——常备规格； 2000mm*2500mm*(4、5、6)mm——常备规格； 3000mm*6000mm*(3—12)mm——特别订货； 镀膜玻璃 2400mm*3300mm*(6—10)mm。
建筑标准较高的门窗玻璃、玻璃幕墙用玻璃、镀膜玻璃均应采纳浮法玻璃作为基片 〔4〕 入户门应在满意防火标准的前提下，满意隔音、防盗、保温、防尘要 求，构造洞口尺寸1010mm*2200mm 〔5〕 卧房门 900x2200；厨房、卫生间门 800x2200；工人房门 800x2200 厨房与餐厅相连的，门洞可留到1500X2200考虑装修须要，门洞两侧宜至少预留101 墙垛，门后假设设置暖气片门垛宽度应大于180除7 入户门外，其他门只是预留洞口，门窗表中编号须要分开 〔6〕 一样类型房间窗口宽度、高度须要尽量统一，依据开间尺寸确定相应 洞口标准，削减窗户类型，限制开窗面积，以限制建筑本钱特别部 位另行调整窗型应单独出门窗表和门窗示意图 〔7〕 门垛尺寸101 为宜，不应小于50，否那么要做构造柱加固 〔8〕 相邻门的开启范围不得相互重叠 〔9〕 开向公共走道的门开启范围严禁与消火栓设置冲突，并不得影响疏散 和电梯运用公共走道门假如尺寸是1200，做成子母门900＋300， 不要做成对开门600＋600，不利于通行。
〔10〕 户内外的高差可以通过户门门框来解决，门框要高出户外公共走道装 修完成面50，幸免出现门框全明露或者全埋进地面的状况 〔11〕 阳台应预留垭口位置 〔12〕 出屋面楼梯间、电梯机房的门应向屋面开启并采纳防火门 〔13〕 外窗、门的隔音及防火应满意国家现行标准要求 〔14〕 商品房外窗尺寸在满意采光和通风要求及舒适性的前提下应尽量缩 小开窗面积和开启扇的数量，以提升住宅的节能性能和限制本钱飘 窗窗台高500，按不计算踩踏面考虑防护措施两侧未设混凝土挡板 的飘窗设计时应考虑风向因素，开启扇不应面对主导风向以免引起漏 水 〔15〕 外窗玻璃和窗框的颜色依据立面设计确认，面积超过1.5 平方米的 玻璃应采纳平安玻璃 〔16〕 落地窗：距地900 高以下应为固定窗扇，且设900 高窗护栏 非飘窗：窗台高900 飘窗：窗台高500，且沿飘窗设一字型护栏 阳台窗：窗台高500，阳台窗距地面1101 以下采纳护栏 开启扇位置应与安装空调位置相同 〔17〕 商品房单元门为钢质平安玻璃门。
〔18〕 全部门窗的标注尺寸应标明为洞口尺寸，门窗示意图中的门窗立面8 划分及开启方式表示清晰，门窗实际尺寸因施工误差及装修因素不在 设计中标明门窗详图中务必核实：窗户的分格尺寸及构造保证空调 外机能从相应窗户处放出去窗户的位置要考虑室内机位室内机位 旁边不能有散热器，室内空调机位应尽量设置在外墙一侧预留墙体净 宽不小于1010 〔19〕 窗户开启方式〔住宅可开启局部设纱窗〕，户内起居室、卧房等房间 每扇外窗如有2 个以上的开启扇，设置1 个平开内倒的开启扇： 客厅、主卧房、厨房设一个平开内倒窗； 次卧房为平开窗； 卫生间为平开内倒窗； 配套商业为平开窗； 楼梯间、前室为平开窗； 首层门厅为内开内倒窗或不设开启扇； 地下室为推拉塑钢窗 〔20〕 除特别设计的窗外，窗顶标高应依据构造梁的高度统一确定 〔21〕 窗型设计时不应仅考虑外观整体形象，还应考虑室内自然通风，外 窗的可开启面积，应不小于所在房间面积的1/15〔注：此为节能标准 规定，住宅设计标准规定是每套住宅的通风开口面积不应小于地面面 积的1/20〕。
厨房开启扇面积不少于地面面积1/10 及0.6 ㎡ 〔22〕 位于转角处的窗〔阳台门〕应幸免视线干扰〔可设置磨砂玻璃、或 改为墙体〕 〔23〕 转角窗转角的两侧不宜同时设开启扇，相互影响开启 〔24〕 楼梯间的外窗合理考虑窗户设计并幸免开启扇被休息平台堵住，如 窗台高度低于900 应考虑设置护栏 〔25〕 户门开启与相邻的防火门开启不要形成两条路径的穿插，以免影响 业主的出行 〔26〕 厨卫考虑排水管下做吊顶，保证吊顶净高度大于2200，且窗户上皮 应低于此高度至少50，幸免内平开窗户打不开或者影响装修效果 9 〔27〕 外窗附框和构造窗洞之间要用弹性发泡胶，为杜绝发生窗户漏水的 可能，建议将附框干脆压于混凝土外墙上〔设计应供应节点详图〕 〔28〕 外窗型材建议采纳55 系列 〔29〕 商品房首层设置人防地下室通风井时，应特殊留意通风井不得影响 住宅外窗的窗台高度，以免引起投诉 立面设计 〔1〕商品房立面材料以涂料为主，石材为辅 〔2〕 立面设计需对各种材料的饰面作出详图，具体标出各种尺寸、颜色、14 材料、作法，具体说明横、纵线条分格形式，尤其留意转角处与不同 材料交界处的细部处理。
在施工图设计阶段，建筑专业的主要细部大 样图均设计出图，不引用标准图集，立面面砖铺贴应出详图 〔3〕 设计应供应立面贴砖彩色图 〔4〕 立面采纳石材时应幸免选用砂岩等质软易风化的石材 〔5〕 立面设计应考虑上人屋面的通气管对立面效果的影响，设计应采纳措 施加以解决 〔6〕 外墙涂料饰面应设计防开裂措施，窗下口水平面做加强防裂处理 〔7〕 立面应标出分格缝划分间距和做法墙面分格缝的划分间距、缝宽、 深和做法以及勾缝剂的性质〔弹性与否〕需在立面详图中表示温度 缝的间距不宜大于4 米，不应大于6 米 〔8〕 面砖墙面需标明铺贴方式大样，外墙贴砖时铺贴原那么是正面砖压侧面 砖，侧面砖压后面砖，顶面砖压侧面砖 〔9〕 近人尺度范围内的立面、入口、大堂和顶部等重点部位需细心设计， 供应局部详图不要遗漏屋顶机房、烟道等部位的设计 〔10〕 自行车坡道入口、汽车坡道入口、人防、值班室、各种窗井风井等 部位应有详。
