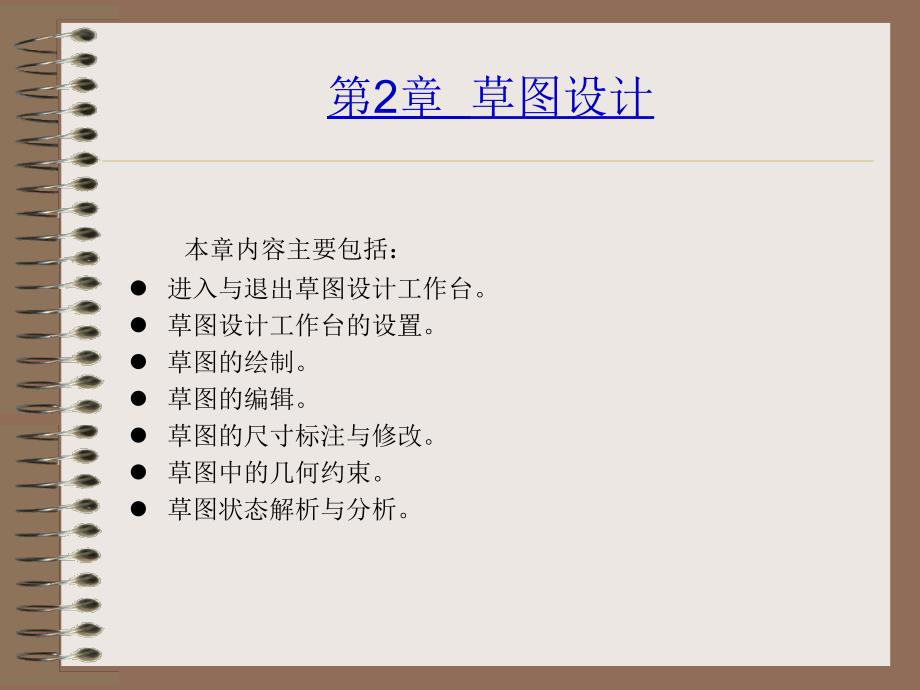

本章内容主要包括：进入与退出草图设计工作台草图设计工作台的设置 草图的绘制草图的编辑草图的尺寸标注与修改草图中的几何约束草图状态解析与分析 第2章 草图设计 草图设计工作台是用户建立二维草图的工作界面，通过草图设计工作台中建立的二维草图轮廓可以生成三维实体或曲面，草图中各个元素间可用约束来限制它们的位置和尺寸 2.1 草图设计工作台简介 1．进入草图设计工作台的操作方法打开CATIA V5后，选择下拉菜单【开始】/【机械设计】/【草图绘制器】命令2．退出草图设计工作台的操作方法在草图设计工作台中，选择下拉菜单【开始】/【机械设计】/【零部件设计】命令（或单击“工作台”工具条中的“退出工作台”按钮），即可退出草图设计工作台 2.2 进入与退出草图设计工作台 1．设置网格间距 2．设置自动约束 3．草绘区的快速调整 注意：草绘区的调整不会改变图形的实际大小和实际空间位置，它的作用是便于用户查看和操作图形 2.3 草图设计工作台的设置 2.4.1 概述 在绘制草图的过程中，当移动鼠标指针时，CATIA系统会自动确定可添加的约束并将其显示2.4.2 绘制直线 说明： 如果创建新草图，则在进入草图设计工作台之前必须先选取草绘平面，也就是要确定新草图在空间的哪个平面上绘制。
以后在创建新草图时，如果没有特别的说明，则草绘平面为xy平面 2.4 绘制草图 2.4.3 绘制相切直线 相切直线是一条连接两个指定元素（该元素必须为圆、圆弧或椭圆），并与指定元素均相切的直线 图2.4.2 相切直线1（a）创建相切直线前圆1圆2（b）创建相切直线后 2.4.4 绘制轴 选择下拉菜单【插入】/【轴】命令，可以绘制轴2.4.5 绘制矩形 选择下拉菜单【插入】/【轮廓】/【预定义的轮廓】/【矩形】命令，可以绘制矩形 2.4.6 绘制平行四边形 选择下拉菜单【插入】 /【轮廓】 /【预定义的轮廓】/【平行四边形】命令，可以绘制平行四边形 2.4.7 绘制圆 选择下拉菜单【插入】/【轮廓】/【圆】/【圆】命令，可以绘制圆2.4.8 绘制圆弧 选择下拉菜单【插入】/【轮廓】/【圆】/【弧】命令，可以绘制圆弧2.4.9 绘制椭圆 选择下拉菜单【插入】/【轮廓】/【二次曲线】/【椭圆】命令，可以绘制椭圆 2.4.10 绘制圆角 选择下拉菜单【插入】/【操作】/【角】命令，可以绘制圆角。
2.4.11 绘制倒角 选择下拉菜单【插入】/【操作】/【倒角】命令，可以绘制倒角图2.4.8 绘制圆角（a）圆角前（b）圆角后图2.4.10 绘制倒角（a）倒角前（b）倒角后 2.4.12 绘制六边形 选择下拉菜单【插入】 /【轮廓】 /【预定义的轮廓】/【六边形】命令，可以绘制六边形2.4.13 绘制轮廓 选择下拉菜单【插入】/【轮廓】/【轮廓】命令，可以连续绘制直线和（或）圆弧 2.4.14 绘制样条曲线 选择下拉菜单【插入】 /【轮廓】 /【样条】/【样条线】命令，可以绘制样条曲线2.4.15 绘制交线 选择下拉菜单【插入】 /【轮廓】 /【线】/【交线】命令，可以绘制交线图2.4.14 绘制样条曲线图2.4.15 两平行线的交线（a）绘制前（b）绘制后 2.4.16 绘制延长孔 选择下拉菜单【插入】 /【轮廓】 /【预定义的轮廓】/【延长孔】命令，可以绘制延长孔图2.4.16 延长孔中心点1中心点2 2.4.17 创建点 选择下拉菜单【插入】 /【轮廓】 /【点】/【点】命令，可以绘制点。
2.4.18 将一般元素变成构造元素 CATIA中构造元素（构建线）的作用为辅助线（参考线），构造元素以虚线显示 图2.4.17 将元素转换为构建元素（a）一般元素（b）构建元素 2.5.1 直线的操纵 2.5 草图的编辑 图2.5.1 操纵1（直线）图2.5.2 操纵2（直线） 2.5.2 圆的操纵 2.5.3 圆弧的操纵 图2.5.3 操纵1（圆）图2.5.4 操纵2（圆）图2.5.5 操纵1（圆弧）图2.5.6 操纵2（圆弧）图2.5.7 操纵3（圆弧） 2.5.4 样条曲线的操纵 2.5.5 删除元素 按一下键盘上的Delete键，所选元素即被删除2.5.6 平移对象 图2.5.8 操纵1（样条曲线）图2.5.9 操纵2（样条曲线）2图2.5.10 平移操作（a）平移前（b）平移后 2.5.7 缩放对象 缩放对象可以实现选定元素相对于指定点的缩放操作，此操作将改变所选对象的比例而不改变其几何形状 图2.5.12 缩放操作（a）缩放前（b）缩放后 2.5.8 旋转对象 旋转对象可以实现选定元素相对于指定点的旋转操作，此操作将改变所选对象的空间位置而不改变其形状及比例。
图2.5.14 旋转操作（b）旋转后（a）旋转前 2.5.9 修剪元素 说明：如果所选两元素不相交，则系统将对其延伸，并将线段修剪至交点2.5.10 复制元素 先选择下拉菜单【编辑】/【复制】命令，然后选择下拉菜单【编辑】/【粘贴】命令，系统立即绘制出一个与源对象形状大小和位置完全一致的图形图2.5.16 快速修剪（a）修剪前（b）修剪后图2.5.17 使用边界修剪（a）修剪前（b）修剪后 2.5.11 镜像元素 镜像操作就是以一条线（或轴）为中心复制选择的对象，保留原对象 2.5.12 对称元素 对称操作是在镜像复制选择的对象后删除原对象，其操作方法与镜像操作相同，这里不再赘述 图2.5.19 元素的镜像（a）镜像前镜像中心线（b）镜像后 2.5.13 偏移曲线 偏移曲线就是绘制选择对象的等距线 图2.5.20 “偏移曲线”示意图（a）偏移前（b）偏移后 2.6.1 标注线段长度 2.6.2 标注两条平行线间的距离 2.6 草图的尺寸标注 图2.6.1 线段长度尺寸的标注12图2.6.2 平行线距离的标注213 2.6.3 标注点和线之间的距离 2.6.4 标注两点间的距离 图2.6.3 点、线间距离的标注123图2.6.4 两点间距离的标注123 2.6.5 标注两条直线间的角度 2.6.6 标注半径2.6.7 标注直径 图2.6.5 两条直线间角度的标注——锐角321图2.6.6 两条直线间角度的标注——钝角 142图2.6.8 直径的标注12图2.6.7 半径的标注21 2.7.1 控制尺寸的显示 “可视化”工具栏可以用来控制尺寸的显示。
2.7.2 移动尺寸 1．移动尺寸文本2．移动尺寸线2.7 尺寸标注的修改 2.7.3 修改尺寸值 图4.9.2 修改尺寸值1b）修改后双击此尺寸值a）修改前图2.7.3 修改尺寸值1双击此尺寸值（a）修改前（b）修改后 2.7.4 删除尺寸 选择下拉菜单【编辑】/【删除】命令（或按键盘中的Del键；或右击，在弹出的快捷菜单中选择【删除】命令），选取的尺寸即被删除 2.7.5 修改尺寸值的小数位数 注意：增加尺寸时，系统将数值四舍五入到指定的小数位数 2.8.1 约束的种类 2.8.2 创建约束 2.8.3 约束的显示 1．约束的屏幕显示控制 2．约束符号颜色含义 3．各种约束符号列表2.8 草图中的几何约束 图2.8.2 元素的相合约束 （a）约束前（b）约束后 2.8.4 接触约束 接触约束是进行快速约束的一种方法，添加接触约束就是添加两个对象之间的相切、同心、共线等约束关系 图2.8.4 相切约束（b) 约束后（a) 约束前 2.8.5 删除约束 图2.8.5 删除约束（a）删除前（b）删除后 2.9.1 草图状态解析 草图状态解析就是对草图轮廓做简单的分析，判断草图是否完全约束。
2.9.2 草图分析 利用【工具】下拉菜单中的【草图分析】命令可以对草图几何图形、草图投影/相交和草图状态等进行分析 2.9 草图状态解析与分析 图2.9.1 草图 2.10.1 草绘范例1 本范例从新建一个草图开始，详细介绍了草图的绘制、编辑和标注的过程，要重点掌握的是约束的自动捕捉以及尺寸的处理技巧2.10 草绘范例 图2.10.1 范例1 2.10.2 草绘范例2 本范例介绍一个草图的标注技巧，用于标注工程中难以定位的尺寸 图2.10.15 范例2 2.10.3 草绘范例3 本范例主要介绍相切圆弧的创建及草图“偏移”命令的使用 图2.10.21 范例3 2.10.4 草绘范例4 本范例是一个较难的草图范例，配合使用了圆弧、相切圆弧、绘制圆角，需注意绘制轮廓的顺序 图2.10.31 范例4 2.10.5 草绘范例5 本范例介绍了草图的绘制、标注和编辑的过程，重点讲解了绘制圆角的创建技巧 图2.10.39 范例5 2.10.6 草绘范例6 本范例介绍了草图创建过程中镜像命令的使用及草图的修剪编辑。
图2.10.48 范例6 。
