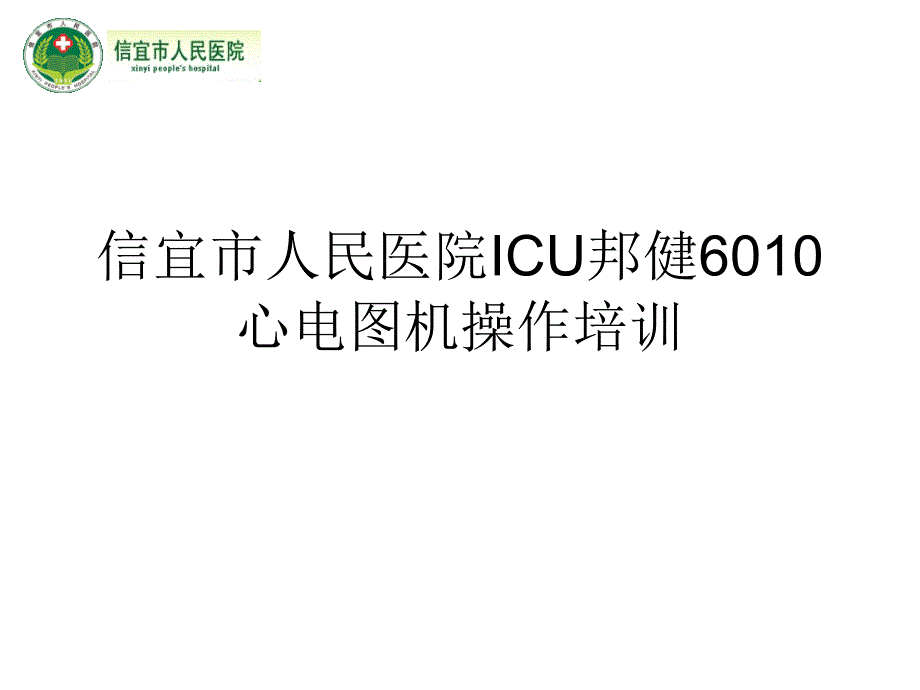

信宜市人民医院ICU邦健6010心电图机操作培训 邦健6010心电图机 邦健6010心电图机的主要功能特点•1、全数字化设计，数字滤波、自动调节基线、增益、自动切换导联；•2、5.7英寸LCD（带背光）， 320X240分辨率，3、6、12导联显示方式；•3、中/英文操作菜单，可中文输入姓名、年龄、性别等，自动ID；•4、外置SD卡海量存储不压缩的心电图数据和分析结果供回放及复制，可与电脑联网，实现心电图数据电脑化处理；•5、 采用高分辨率热点阵记录器，打印心电波形、导联系统、走纸速度、增益、滤波、ID、日期、时间、患者信息；•6、十二导心电信号同步采集，手动/自动3、3＋1（节律）、6及节律分析，省纸模式8种打印模式；•7、具有强大的分析功能，可做详细的心电分析、R-R间期分析、节律分析等；•8、配备USB网络接口，可实现联网功能 邦健6010心电图机各部分的名称及功能各部分的名称及功能 •1. 纸仓门开启按钮 按下开启按钮纸仓门自动打开，放置或取出记录纸（手指通过仪器底面的腰形孔可方便顶出记录纸） •2. 记录器 安装记录纸，打印清晰心电波形及相关的文字信息。
•3. 导联接口 连接导联线•4. 液晶显示器 显示被检查者心电图，病人信息及设备状态•5. 操作按钮 控制仪器的操作和进行信息的输入•6. 提手 提手翻起即可方便提携仪器 邦健6010心电图机各部分的名称及功能各部分的名称及功能•1. 电池仓 内装高性能可充电锂电池（14.8V/2200mAh）•2. SD卡插槽 识别并读取SD卡•3. USB接口 与计算机进行通讯，将心电图数据和分析结果传送至计算 机，利用计算机进行心电图数据的存档和管理，便于临床研 究和组织教学、培训•4. LAN接口 网络连接功能•5. 输入、输出插座 可输入和描记脉搏、心音等外接信号；可将心电信号输出到 示波器或其他仪器（即使操作处于准备时也有被选择导联的心 电信号输出）。
•6.接地端子 连接等电位接地线 •7.电源插座 连接交流电源线 邦健6010心电图机各部分的名称及功能各部分的名称及功能•1. 开机/关机键 用于机器的开/关机，长按3秒以上可强制关机•2. 换导键 在非设置状态下，用于导联切换； •3. 换导键 在非设置状态下，用于导联切换； •4. 定标/复制键 ① 在记录状态下按此键可打印1mV定标波形，以了解当前的灵 敏度状态； ② 用于复制当前被检查者的心电图并自动储存 •5. 记录/停止记录键 在各种记录模式下，用于开始记录或停止记录心电图波形 •6. 飞梭 ① 用于切换模式、走纸速度、灵敏度和滤波器状态； ② 在菜单设置状态下用于移动菜单或改变当前菜单项的内容； ③ 在结果分析时选择是否打印分析结果、打印代表心搏、数 据保存和直接返回。
•7. Enter键 ① 用飞梭切换模式、走纸速度、灵敏度和滤波器状态时，确定 当 前的输入；② 在菜单设置时，确定当前的输入； ③ 在结果 分析时，确定当前的输入 邦健6010心电图机各部分的名称及功能各部分的名称及功能•8. MENU键 用于进入状态设置菜单进行整机的状态设定，在菜单设置 过程中，按此键可返回上级菜单或上一项目，机器处于记录状 态时该按键无效•9. 进纸/Shift键 ① 在非设置状态下，使用折叠纸时用于进纸； ② 在英文输入状态下，用于切换字母大小写； ③ 在中文输入状态下，用于选择拼音、选择下 一行中文。
•10. 模式切换键 用于记录模式在自动、手动、节律和省纸模式 之间的循环切换，机器处于记录状态时该按键无效•11. 导联封闭/CLR键 ① 在非设置状态下，用于使导联输入快速稳定并使导联的打 印输出复位； ② 用于清除当前输入的字母以及中文•12. 电源状态指示灯 指示当前机器的电源状态，从上到下三个指示灯分别是： 交流电源指示灯、电池指示灯和电池充电 指示灯 记录纸的选择及安装•热敏记录纸—112mm×27m卷筒纸•热敏记录纸—112mm×140mm×20m折叠纸 卷筒式记录纸安装方法卷筒式记录纸安装方法•① 如下图所示，沿箭头方向按下开启按钮，纸仓门自动打开。
•② 如下图所示，拉住记录纸的自由边将记录纸滚入纸仓(图A)，记录纸对齐纸仓门的限位槽后按箭头所示方向关上纸仓门（图B） 折叠式记录纸的安装折叠式记录纸的安装 安装Z型折叠记录纸时，请将记录纸按箭头方向轻轻推入纸仓其它步骤与卷筒式记录纸相同装纸时，打印纸网格面向上，且有黑标一段在下方 电源的连接电源的连接 使用交流电源情况使用交流电源情况 将心电图机所提供的三芯电源线的一头插入机器的电源插座中，另一头插入墙上的插座中，将三芯插头的电源线与带有接地端的三芯插座相连接，则机器就自动接地了（如图所示） 当机器与其他医用设备一起使用时，请使用随机所提供的外接地线，将心电图机的接地端子与其它机器相同的接地端子端相连接，这是为了防止被检查者触电若其它设备中一旦有漏电流时，可将其引入地而起到保护作用 电源的连接电源的连接使用电池情况使用电池情况 当需要使用电池供电工作时，机器内已安装有充电电池，无须用户再重新安装，使用时先检查电池的电量和状态是否良好注 意： 将随机附件中的接地线的一端连接本机的接地柱，另一端连接大地，可加强本机接地的可靠性切不可利用水管或其它管道作为地线使用，否则仪器的第一级安全措施无效，病人可能会有触电的危险。
导联线的连接导联线的连接 如下图所示：将随机附件中的导联线连接到机器导联接口上并锁紧螺丝注 意：–除指定使用随机提供的专用导联线外，不要使用其它型号的任何导联线–导联接口除了用于连接心电信号输入口外，不要用作其它目的 操作细节操作细节开开 机机 如下图所示按下仪器操作按键 (ON/OFF)键，电源指示灯亮， 机器进入开机初始化状态 待机器进入系统，当液晶显示器出现以下的初始画面时，表明本机已准备就绪，可以开始进行操作 电极的连接电极的连接 •电极的安装是能否记录准确的心电图的重要一环，请注意确保电极接触良好新旧电极或可重复使用的电极与一次性使用电极不能同时使用不同类型电极一起使用，会严重影响心电图的记录电极或导联插头不可接触其他表面或导体，如金属床等更新电极时要全部一起更换 四肢电极连接四肢电极连接 四肢电极应装于双手双脚的柔软皮肤上先用酒精清洗电极安装部位的皮肤然后在清洗后的皮肤上涂少量的导电膏四肢电极的接法为（如下图所示）：R（RA）接右手；L（LA）接左手；RF（RL）接右腿；F（LL）接左腿 胸部电极安装胸部电极安装用酒精清洗安装电极部位的胸部皮肤，将导电膏涂在该部位大约25mm直径的范围和胸电极吸碗的边缘上，按压胸电极的吸球，将胸电极吸附于V1～V6位置。
胸电极的接法如下面图示 C1（V1）：胸骨右缘第四胁间隙； C2（V2）：胸骨左缘第四胁间隙； C3（V3）：C2与C4连线中点； C4（V4）：左胸骨第五胁间与锁骨中线的交点； C5（V5）：左腋前线与C4同一水平线； C6（V6）：左腋中线与C4同一水平线注 意：导电膏涂层应相互分开，胸电极不要相互接触，避免短路如果没有导电膏，短时检测心电图，可用75%酒精将每个电极安装部位清洗干净，并立即将相应电极接上，以确保该电极接触部位有适度湿润请不要用生理盐水代替导电膏，以防止腐蚀电极 电极与连线颜色对照表 导联法及系统图 导联脱落指示导联脱落指示 本仪器随时检查导联连接状态，若检测到导联脱落时，即在相对应的导联位置显示脱落的导联代码屏幕的显示内容如下图所示：导联脱落时，该导联波形不显示，按“记录”键无效，应根据提示的信息松脱的电极或电极导联，并重新连接电极或电极导联 心电图记录操作心电图记录操作 要进行心电图记录，必须选择记录模式（操作方式），本机提供了自动记录和手动记录两种方法共8种记录模式，下图给出了记录模式的结构。
自动记录方式自动记录方式自 动6道本机器出厂默认的记录模式为“自动6道”模式，液晶显示屏显示整机工作状态；，如下图示：通过心率的显示大致观察导联的心电波形是否稳定必要时可按“导联封闭键”使各导联的波形快速稳定；a. 按键（模式切换键）或按下“Enter”键出现闪烁的黑标选中记录模式时，再按下“Enter”键，黑标不闪烁，此时可转动飞梭来改变记录模式，比如“手动6道”、“自动3道”、“手动3道”、“自动3＋1道”、“手动3＋1道”、“节律分析”和“省纸模式”；b. 按下“Enter”键出现闪烁的黑标并转动飞梭来移动闪烁的黑标至走纸速度，再按下“Enter”键，黑标不闪烁，此时可转动飞梭来改变走纸速度，走纸速度有6档可供选择：5mm/s、6.25 mm/s、10 mm/s、12.5 mm/s、25 mm/s和50 mm/s； c.按下“Enter”键出现闪烁的黑标并转动飞梭来移动闪烁的黑标至滤波器设置状态，再按下“Enter”键，黑标不闪烁，此时可转动飞梭来改变滤波器状态，滤波器状态有4种：、H50 d、H50 d 75Hz、H50 d 35Hz；d.d.按键（记录/停止记录键）开始记录，“”，“”符号显示采集记录或准备状态，正在记录的导联其导联码反白显示，如下图示： 心电波形记录结束时，机器系统进行自动分析，分析结束后显示测量结果。
如上图示，在分析结果画面，可选择“简单分析报告”、“详细分析结果”、“打印代表心搏”、“直接返回”、“数据保存”和“数据传送”可转动飞梭来移动选择框至各项，按“Enter”键即可进行相应的操作 六通道标准心电图波形记录图例：六通道标准心电图波形记录图例：“简单分析报告简单分析报告”如下图所示：如下图所示： 其他记录方式其他记录方式•自 动3道•自 动3＋1道•省纸模式省纸模式 •节律模式节律模式•手动方式手动方式•手手 动动3道道•手手 动动3＋＋1道道 谢谢！ 。
