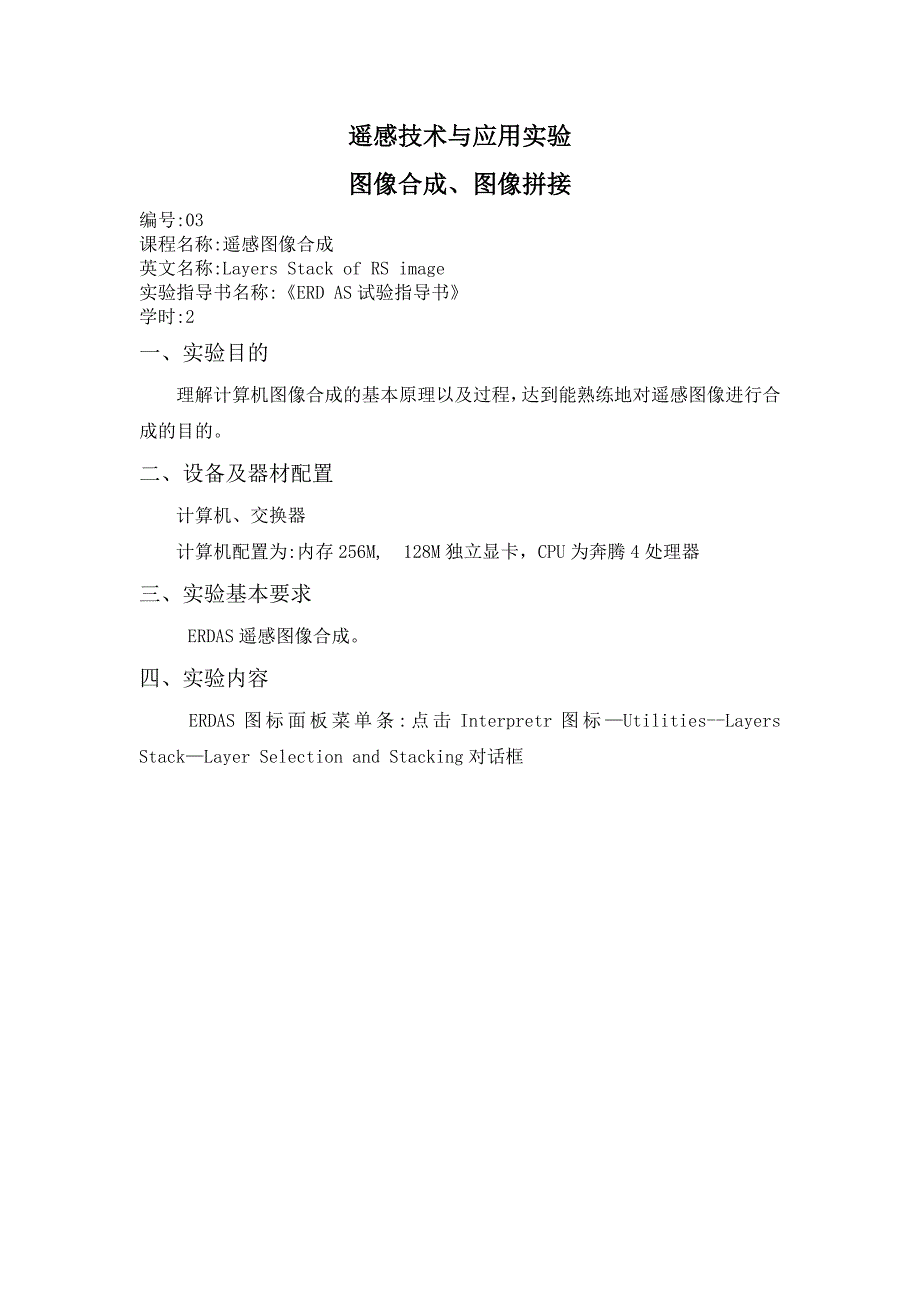

遥感技术与应用实验图像合成、图像拼接编号:03课程名称:遥感图像合成英文名称:Layers Stack of RS image实验指导书名称:《ERD AS 试验指导书》学时:2一、实验目的理解计算机图像合成的基本原理以及过程，达到能熟练地对遥感图像进行合成的目的二、设备及器材配置计算机、交换器计算机配置为:内存 256M, 128M独立显卡，CPU 为奔腾 4处理器三、实验基本要求ERDAS遥感图像合成四、实验内容ERDAS图标面板菜单条:点击 Interpretr图标—Utilities--Layers Stack—Layer Selection and Stacking对话框图 1 打开 Layer Selection and Stacking对话框图 2 Layer Selection and Stacking 对话框在 Layer selection and stacking对话框中依次选择并加载(add)单波段图像:--输入单波段文件(input file:*.img)--输入单波段文件(input file:*.img)--输入单波段文件(input file:*.img)--输出多波段文件(output file : *. img)--输出类型(output data type): unsigned 8 bit--波段组合选择(output option ): union--输出统计忽略零值:ignore zero in stats图 3 Layer Selection and Stacking 对话框参数设置ok(关闭 layer selection and stacking)对话框，执行波段组合。
图 4 任务完成图 5 结果图编号:04课程名称:遥感图像拼接英文名称:RS Image Mosaic实验指导书名称:《ERDAS 试验指导书》学时:2一、实验目的理解计算机卫星图像拼接的基本原理以及过程，达到能熟练地对遥感图像进行拼接的目的二、实验环境计算机、交换器计算机配置为:内存 256M, 128M独立显卡，CPU 为奔腾 4处理器三、实验基本原理遥感图像拼接是要将具有地理参考的若干相邻图像合并成一幅图像或一组图像，需要拼接的输入图像必须含有地图投影信息，或者说输入图像必须经过几何校正或进行过校正标定虽然所有的输入图像可以具有不同的投影类型、不同的象元大小，但必须具有相同的波段数在进行图像拼接时，需要确定一幅参考图像，参考图像将作为输出拼接图像的基准，决定拼接图像的对比度匹配、以及输出图像的地图投影、象元大小和数据类型四、实验内容1.启动图像拼接工具方法一:在 ERDAS图标面板菜单条单击 Main--Data Preparation—Mosaic Images，打开 Mosaic Tool窗口方法二:在 ERDAS图标面板工具条单击 Data Prep--Data Preparation--Mosaic Images命令，打开 Mosaic Tool窗口。
图 6 打开 Mosaic Tool窗口图 7 Mosaic Tool 窗口2.加载 Mosaic图像在 Mosaic Tool菜单条单击 Edit--Add Images或者直接在工具条中单击Add Images图标，打开 Add Images对话框图 8 打开 Add Images对话框在 Add Images对话框中设置一下参数:(1)选择图像拼接文件(Image File Name)(2)设置图像拼接区域(Image Area Option)(3)单击 OK按钮图 9 Add Images 对话框图 10 Mosaic Tool3图像叠置组合在 Mosaic Tool工具条单击 Set Input Mode图标，在图形窗口中单击选择需要调整的图像，进入设置输入图像模式的状态，Mosaic Tool工具条中会出现与该模式对应的调整图像叠置次序的编辑图标利用这些工具进行图像上下层调整这些调整工具包括:Send Image to Top:将选择图像置于最上层Send Image Up One:将选择图像上移一层Send Image to Button:将选择图像置于最下层Send Image Down One:将选择图像下移一层。
Reverse Image Order:将选择图像次序颠倒图 11 调整图像叠置次序的编辑图标4图像匹配设置打开 Histogram Matching对话框方法一:在 Mosaic Tool菜单条单击 Edit--Color Corrections命令，勾选复选框 Use Histogram Matching，点击 S et打开 Histogram Matching对话框方法二:在 Mosaic Tool工具条单击 Set Input Mode图标，进入设置输入图像模式单击 Color Corrections图标，勾选复选框 Use Histogram Matching，点击 Set打开 Histogram Matching对话框在 Histogram Matching对话框中做如下设置:(1)设置匹配方法(Matching Method)为 Overlap Areas(重叠区域匹配)2)单击 oK拨钮图 12 设置匹配方法打开 Set Overlap Function对话框方法一:在 Mosaic Tool菜单条单击 Edit--Set Overlap Function命令打开 Set Overlap Function对话框。
方法二:在 Mosaic Tool工具条单击:Set Intersection Mode图标进入设置图像关系模式单击 Overlap Function图标，打开:Set Overlap Function对话框在 Set Overlap Function对话框中设置一下参数:(1)设置相交关系(Intersectian Method)为没有裁切线2)设置叠置区象元灰度计算( Select Function )为 Average(均值)3)单击 Apply按钮(保持设置)4)单击 Close按钮图 13 Set Overlap Function 对话框5运行 Mosaic工具在 Mosaic Tool菜单条单击 Process-- Run Mosaic命令，打开 Run Mosaic对话框在 Run Mosaic对话框中，设置下列参数:(1)确定输出文件名(Output File Name)(2)确定输出图像区域( Outputs)为 A11"(3)忽略输入图像值(Ignore Input Value)为:0(4)输出图像背景值(Output Background value)为:0(5)忽略输出统计值(6)单击 OK按钮(关闭 Run Mosaic对话框，运行图像拼接)。
图 14 打开 Run Mosaic对话框图 15 Run Mosaic6退出 Mosaic工具在 Mosaic Tool菜单条单击 File Close命令退出 Mosaic工具图 16 保存图 17 结果图。
