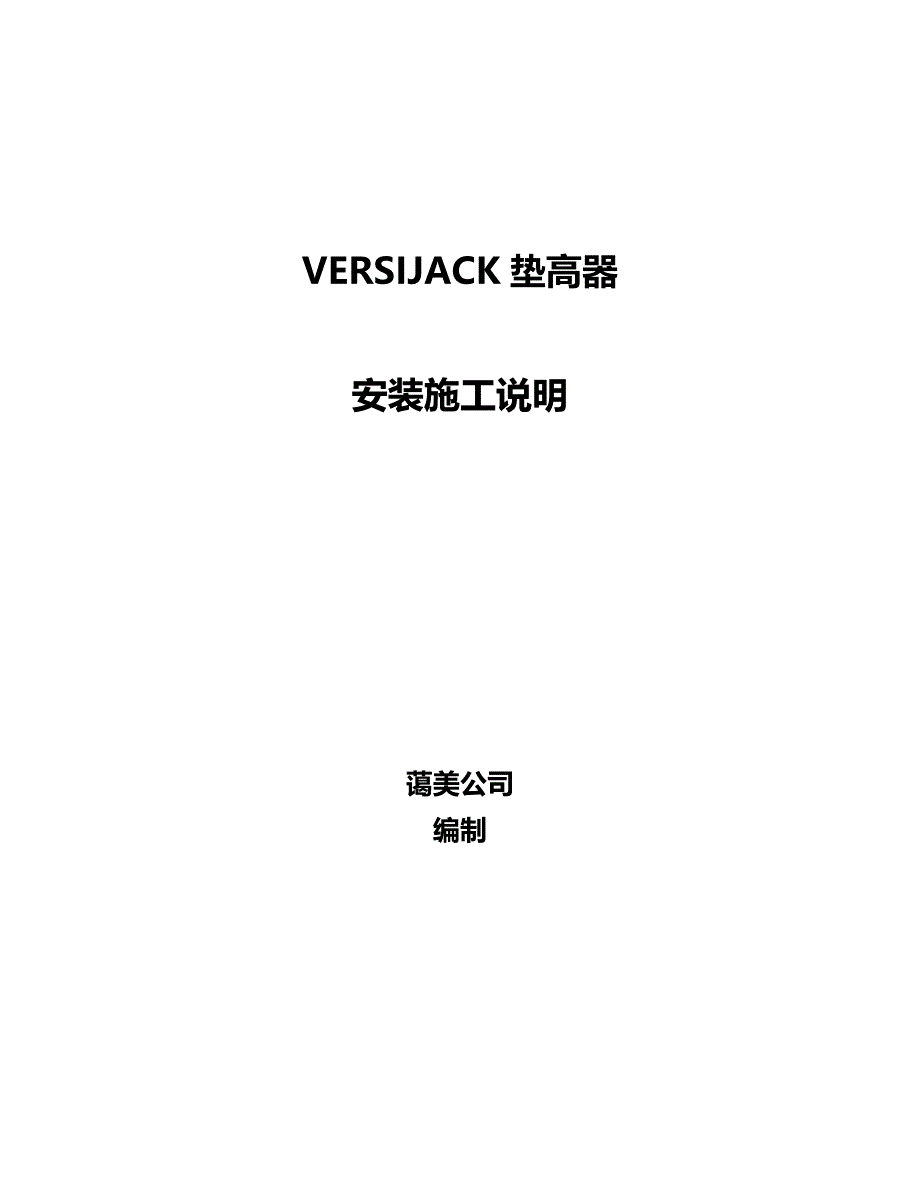

VERSIJACK垫高器安装施工说明 蔼美公司编制一、 准备工作标出网格布局1.1 参考施工图并标出网格布局1.2 确保向排水口方向找坡1.3 根据施工图，确定起始点和竣工标高1.4 减去铺装木材或石材厚度之后，在边缘标记出竣工标高1.5 使用激光矫平装置或其他矫平工具进行操作二、 去除旋锁红标去除红标 安装之前去除旋琐红标，以便可以将延柱放入、调高及旋紧三、 高度调整旋动底座或延柱特定高度 1233.1 旋转底座和顶座达到所需高度3.2 旋转延柱到所需高度向下锁定锁固环 3.3 旋紧所有锁环，以保证底座稳定、无高度位移去除锁环 3.4 锁环可稳定顶座、延柱和底座，但每个锁环会增加7.5mm高度；如需降低最低高度，可剪开锁环的U形凸角并向外拉，从而去除锁环四、 高度微调氯丁橡胶垫片使用 氯丁橡胶垫片，进行高度微调 44.1 使用一个或多个氯丁橡胶垫片进行高度微调，或补偿垫高器或石材厚度的轻微偏差4.2 如有需要，可沿四等分线对氯丁橡胶垫进行拆分和使用五、 斜度调整角度锁定口卡口黄标Base Slope Corrector 123455.1 通过顶部斜度调整器，对铺装表面的斜度进行补偿和找平5.2 将顶座的卡口黄标与角度锁定口对准、卡稳5.3 斜度调整范围在1到5%之间，以1%斜度递增或递减六、 标高单元每200m2可设一个参考标高单元 大约在每200m2安装一个独立的参考标高单元，按照设计标高将其放置在四个底座之上，以作为大面积铺装的标高参考七、 标高校正导引线使用激光矫平装置检查标高标记高度直接进行现场测量分别或组合使用激光矫平仪、自动平整仪、参考标高单元、导引线或标记，对标高进行检查和校正八、 石材铺装：使用板卡等间距 板 卡 使用垫片辅助校平，并使石材之间的缝隙宽度保持一致九、 木材铺装：使用板槽把板槽放置妥当 板槽旋转板槽，对准龙骨两侧紧固板槽 1234567899.1 使用板槽固定龙骨9.2 旋转板槽，使其两个内侧与龙骨卡紧9.3 如需要，使用螺栓将龙骨同板槽固定在一起十、 靠墙及拐角区域施工板卡卡齿可拆去1234567891010.1 去掉垫片的相应突起部分10.2 使用无突起部分的垫片十一、 单个垫高器负载超过0.5吨情况下的安装旋转延柱，将其降至最低高度，并锁住所有锁环十二、 垫高高度超过600mm后的安装可插入不锈钢支撑线，以提高稳定性十三、 需要提高稳定性的情况下的安装 使用灌浆或水泥从内部填充垫高器说明：1. VersiJack共有两大类产品：超级垫高器VersiJack 75和万能垫高器VersiJack S2. 二者的区别主要在于：· 斜度调整方式：超级垫高器没有底部调整盘，二万能垫高器有· 延柱长度：超级垫高器的延柱较短，而万能垫高器延柱较长3. 重要提示：在中国地区，只销售VerskJack超级垫高器。
