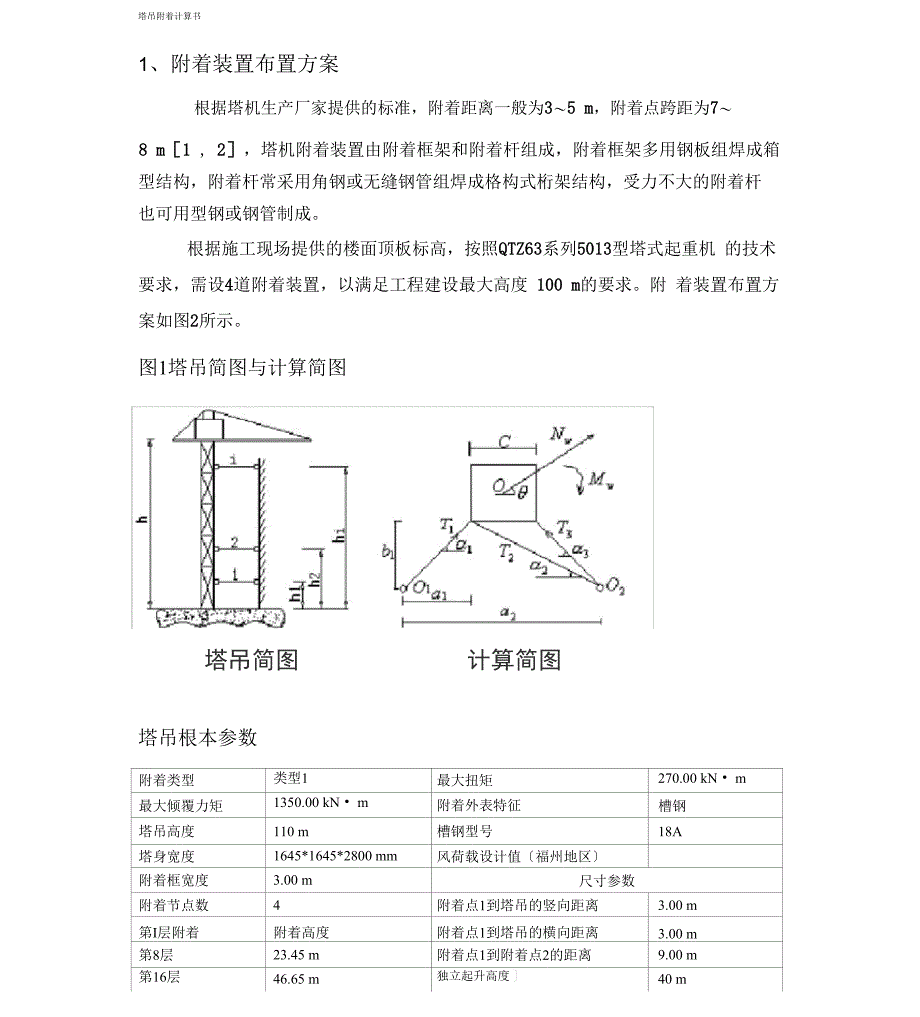

塔吊附着计算书1、附着装置布置方案根据塔机生产厂家提供的标准，附着距离一般为3〜5 m，附着点跨距为7〜8 m［1 , 2］，塔机附着装置由附着框架和附着杆组成，附着框架多用钢板组焊成箱 型结构，附着杆常采用角钢或无缝钢管组焊成格构式桁架结构，受力不大的附着杆 也可用型钢或钢管制成根据施工现场提供的楼面顶板标高，按照QTZ63系列5013型塔式起重机 的技术要求，需设4道附着装置，以满足工程建设最大高度 100 m的要求附 着装置布置方案如图2所示图1塔吊简图与计算简图塔吊简图 计算简图塔吊根本参数附着类型类型1最大扭矩270.00 kN • m最大倾覆力矩1350.00 kN • m附着外表特征槽钢塔吊高度110 m槽钢型号18A塔身宽度1645*1645*2800 mm风荷载设计值〔福州地区〕附着框宽度3.00 m尺寸参数附着节点数4附着点1到塔吊的竖向距离3.00 m第I层附着附着高度附着点1到塔吊的横向距离3.00 m第8层23.45 m附着点1到附着点2的距离9.00 m第16层46.65 m独立起升高度］40 m第24层70.85 m［附着起升咼度|151.2 m第31层95.95 m图2塔吊附着简图T榊博吊阴着第一道附着在9层粱楡暫 第二道詔等在打屋黑校毬丘壬 第二道用着在鬥层军晅的.05 第ES遺在屋面詰卡51三、第一道附着计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。
第 一道附着的装置的负荷以第四道附着杆的负荷作为设计或校核附着 杆截面计算，第一道附着高度方案在第8层楼层标高为23.45米〔一〕、支座力计算附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁， 其内力及支座反力计算如下：风荷载取值：Q = 0.41kN ；塔吊的最大倾覆力矩： M = 1668.00kN ；j!丨 1T「I30h25iri25 nn11111111弯矩图变形图3.05剪力图计算结果：Nw（二〕、附着杆内力计算计算简图:计算单元的平衡方程：工兀7G05 0；l十爲 GQ5 口工J 為 匚曲(Zj - 一《弋COS召 S呂如冏*碍sin 口】+若血旳=-应皆sin & m厂貫【@1十匚/2：匚皿內-(口 1十门2)血 两]十骂【© + c/ 2)cosce2 -(aL + c /2)sia爲]4 £["(A + t；/2)c(>s a5 + (ff5 -c/2)sin k5]-其中：ct] - arct^b1 lax] a2 = n/rf或妇陽 +c)] ct, = arcfg[林 i(a2 -dj-c)]2.1第一种工况的计算：塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩合风荷载扭矩。
将上面的方程组求解，其中9从0 - 360循环，分别取正负两种情 况，求得各附着最大的塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩合杆1的最大轴向压力为：344.02 kN ；杆2的最大轴向压力为：0.00 kN ；杆3的最大轴向压力为：58.44 kN ；杆1的最大轴向拉力为：0.00 kN ；杆2的最大轴向拉力为:275.21 kN ；杆3的最大轴向拉力为：164.95 kN ；2.2第二种工况的计算：塔机非工作状态，风向顺着着起重臂，不考虑扭矩的影响将上面的方程组求解，其中 0 = 45 , 135 , 225 , 315 , M = 0，分w别求得各附着最大的轴压和轴拉力杆1的最大轴向压力为：105.37 kN ；杆2的最大轴向压力为：21.22 kN ；杆3的最大轴向压力为：111.69 kN ；杆1的最大轴向拉力为：105.37 kN ；杆2的最大轴向拉力为：21.22 kN ；杆3的最大轴向拉力为：111.69 kN ；〔三〕、附着杆强度验算1.杆件轴心受拉强度验算 验算公式：o = N / An Wf其中o ---为杆件的受拉应力；N --- 为杆件的最大轴向拉力，取N =275.21 kN ；A ---为杆件的截面面积，本工程选取的是 18a号槽钢；n查表可知 A =2569.00 mm 2。
n经计算，杆件的最大受拉应力 o2，最大拉应力不大于拉杆的允许拉应力 215N/mm；满足要求2 .杆件轴心受压强度验算验算公式：° = N / ©An Wf其中°为杆件的受压应力；N --- 为杆件的轴向压力， 杆1:取；杆2:取；杆3:取；A ---为杆件的截面面积，本工程选取的是18a号槽钢；n查表可知 A =2569.00 mm 2n入---杆件长细比，杆1：取入=60,杆2:取入=78 ,杆3:取入=76 ©---为杆件的受压稳定系数，是根据入查表计算得：杆1:取©,杆2:取©,杆3:取©;经计算，杆件的最大受压应力 165.94 N/mm 2，最大拉应力不大于拉杆的允许拉应力215N/mm2，满足要求〔四〕、附着支座连接的计算附着支座与建筑物的连接多采用与预埋件在建筑物构件上的螺栓连接预埋螺栓的规格和施工要求如果说明书没有规定，应该按照 下面要求确定：1 .预埋螺栓必须用Q235钢制作；2 .附着的建筑物构件混凝土强度等级不应低于 C20；3 .预埋螺栓的直径大于24mm ；4. 预埋螺栓的埋入长度和数量满足下面要求：其中n为预埋螺栓数量；d为预埋螺栓直径；1为预埋螺栓埋入长度；f为预埋螺栓与混凝土粘接强度］C20为1.5N/mmA2 , C30为3.0N/mmA2〕； N为附着杆的轴向力。
5 •预埋螺栓数量，单耳支座不少于4只，双耳支座不少于8只；预埋螺栓埋入长度不少于15d ；螺栓埋入端应作弯钩并加横向锚固钢筋三、第二道附着计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据第 二道附着的装置的负荷以第四道附着杆的负荷作为设计或校核附着 杆截面计算，第一道附着高度方案在第16层楼层标高为46.65米〔一〕、支座力计算附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁， 其内力及支座反力计算如下：风荷载取值：Q = 0.41kN ；塔吊的最大倾覆力矩： M = 1668.00kN ；j!丨 1T「I30h25iri25 nn11111111弯矩图变形图3.05剪力图计算结果：Nw（二〕、附着杆内力计算计算简图:计算单元的平衡方程：工兀7G05 0；l十爲 GQ5 口工J 為 匚曲(Zj - 一《弋COS召S呂如冏*碍sin 口】+若血旳=-应皆sin & m厂貫【@1十匚/2：匚皿內-(口 1十门2)血 两]十骂【© + c/ 2)cosce2 -(aL + c /2)sia爲]4 £["(A + t；/2)c(>s a5 + (ff5 -c/2)sin k5]-其中：ct] - arct^b1 lax] a2 = n/rf或妇陽 +c)] ct, = arcfg[林 i(a2 -dj-c)]2.1第一种工况的计算：塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩合风荷载扭矩。
将上面的方程组求解，其中9从0 - 360循环，分别取正负两种情 况，求得各附着最大的塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩合杆1的最大轴向压力为：344.02 kN ；杆2的最大轴向压力为：0.00 kN ；杆3的最大轴向压力为：58.44 kN ；杆1的最大轴向拉力为：0.00 kN ；杆2的最大轴向拉力为:275.21 kN ；杆3的最大轴向拉力为：164.95 kN ；2.2第二种工况的计算：塔机非工作状态，风向顺着着起重臂，不考虑扭矩的影响将上面的方程组求解，其中 0 = 45 , 135 , 225 , 315 , M = 0，分w别求得各附着最大的轴压和轴拉力杆1的最大轴向压力为：105.37 kN ；杆2的最大轴向压力为：21.22 kN ；杆3的最大轴向压力为：111.69 kN ；杆1的最大轴向拉力为：105.37 kN ；杆2的最大轴向拉力为：21.22 kN ；杆3的最大轴向拉力为：111.69 kN ；〔三〕、附着杆强度验算1.杆件轴心受拉强度验算 验算公式：o = N / An Wf其中o ---为杆件的受拉应力；N --- 为杆件的最大轴向拉力，取N =275.21 kN ；A ---为杆件的截面面积，本工程选取的是 18a号槽钢；n查表可知 A =2569.00 mm 2。
n经计算，杆件的最大受拉应力 o2，最大拉应力不大于拉杆的允许拉应力 215N/mm；满足要求2 .杆件轴心受压强度验算验算公式：° = N / ©An Wf其中°为杆件的受压应力；N --- 为杆件的轴向压力， 杆1:取；杆2:取；杆3:取；A ---为杆件的截面面积，本工程选取的是18a号槽钢；n查表可知 A =2569.00 mm 2n入---杆件长细比，杆1：取入=60,杆2:取入=78 ,杆3:取入=76 ©---为杆件的受压稳定系数，是根据入查表计算得：杆1:取©,杆2:取©,杆3:取©;经计算，杆件的最大受压应力 165.94 N/mm 2，最大拉应力不大于拉杆的允许拉应力215N/mm2，满足要求〔四〕、附着支座连接的计算附着支座与建筑物的连接多采用与预埋件在建筑物构件上的螺栓连接预埋螺栓的规格和施工要求如果说明书没有规定，应该按照 下面要求确定：1 .预埋螺栓必须用。
