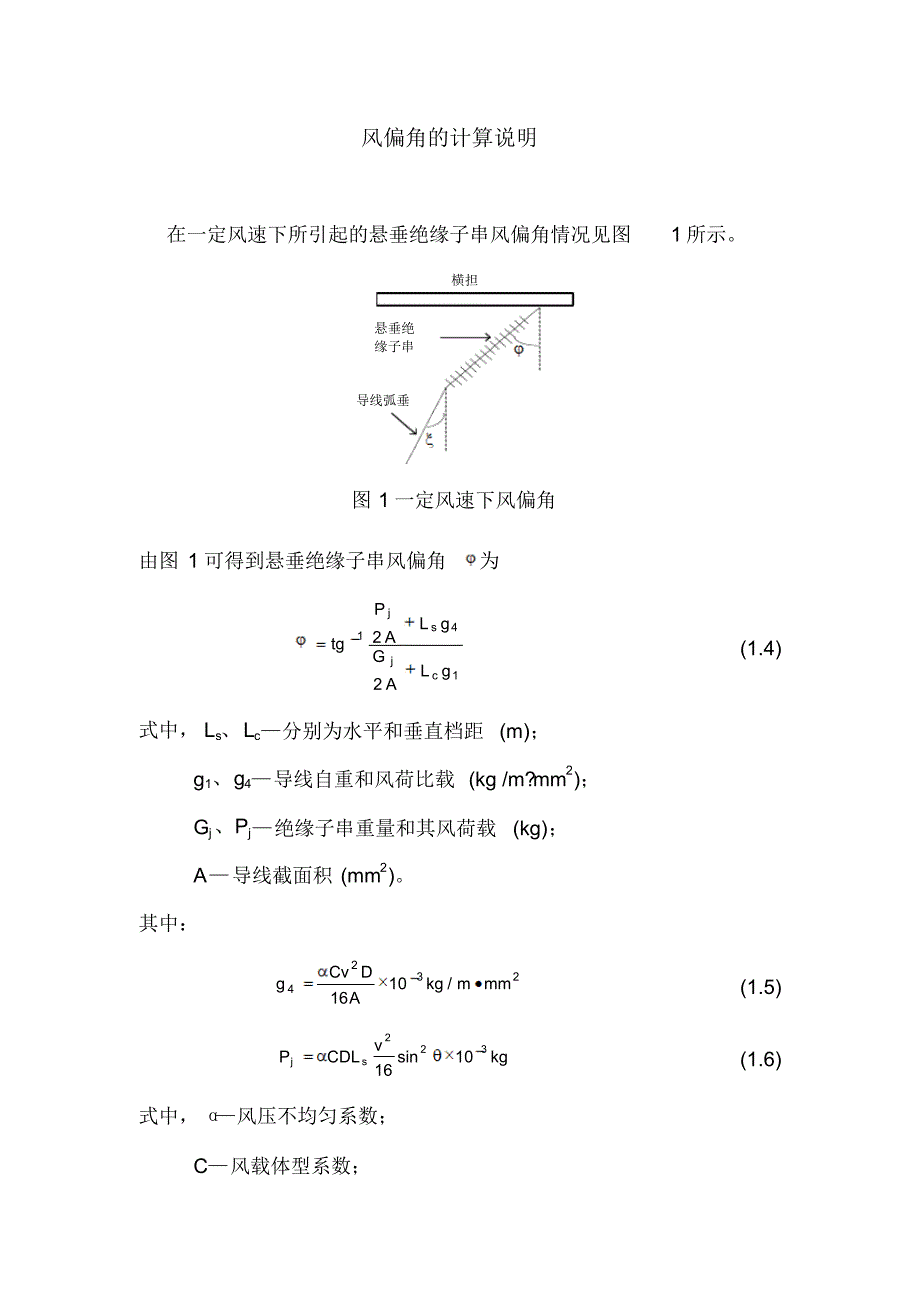

风偏角的计算说明 在一定风速下所引起的悬垂绝缘子串风偏角情况见图1 所示 悬垂绝 缘子串 横担 导线弧垂 图 1 一定风速下风偏角 由图 1 可得到悬垂绝缘子串风偏角为 1 4 1 2 2 gL A G gL A P tg c j s j (1.4) 式中， Ls、Lc—分别为水平和垂直档距 (m)； g1、g4—导线自重和风荷比载 (kg /m?mm 2)； Gj、Pj—绝缘子串重量和其风荷载(kg)； A—导线截面积 (mm2) 其中： 23 2 4 /10 16 mmmkg A DCv g (1.5) kg v CDLP sj 32 2 10sin 16 (1.6) 式中， α —风压不均匀系数； C—风载体型系数； D—导线的计算外径 (mm)； Ls—水平档距 (m)； V—风速(m/s)； θ —风向与线路方向的夹角 对于分裂导线风偏角应计入导线分裂间距的影响则按下式计算： 2 2 2 1 1 4 1d tg gL A G gL A P tg c j s j (1.7) 式中， λ— 为绝缘子串长度； d—为导线分裂间距 对于导线的风偏角如图1，可得： 1 41 g g tg (1.8) 式中， g1、g4—分别为导线的自重和风荷比载(kg /m?mm2)。
1) 几个系数的说明 ①风压不均匀系数 沿整个档距电线上所承受的风速， 不可能在各点上同时都是一样 大的，且风向也很少与电线各点的方向垂直，因此，在电线上的真正 合成风压会低于按全档距均匀所受到所取计算风速的情况算得的风 压，为使算得的风压值与整个档距中的电线受风情况相吻合，应该考 虑一个降低系数这个系数即称为风速不均匀系数 风压不均匀系数各国取值不同，有些国家定为0.8，也有的定为 0.5，日本在大风时 300 米档距内的实测结果为0.6，前苏联实测结果 约为 12.8/v，(v 代表风速 )，美国实测结果则约为20/v 根据我国电力行业标准《交流电气装置的过电压保护和绝缘配 合》 规定， 悬垂绝缘子串风偏角计算用风压不均匀系数α按下式计算： 737.0 )sin(543.5v(1.9) 式中： v—设计采用的 10min 平均风速， m/s； θ —风向与线路方向的夹角 表 1.1给出了 θ ＝90 o 时的几种风速下的风压不均匀系数 表 1.1 风压不均匀系数 设计风速 (m/s) ≤1015 20 ≥20 风压不均匀系数 α1 0.75 0.61 0.61 ②风载体型系数 C 及风向因素 sin 2θ 物体所受到的风压与物体的体型和气流方位有关，这种影响通常 以“ 风载体型系数 ” 的大小来表示 (也称空气动力系数 )，更通俗的讲： 即表示物体体型对风的阻力大小的系数，“ 流线” 型和表面光滑的物体 就是减小风载体型系数的典型，即同样受风面和风速下，“ 流线” 型所 受的风压要小， 对于电线，规程规定的风载体型系数是以水平风向与 电线轴线成 90o时的值。
其实应包括风向因素sinθ ，在计算垂直于电 线轴向的风压分量时， 也要乘以 sinθ 根据国、内外的风洞实验证明， 风压计算中用 sin2θ比以往用 sinθ 较接近于实际 风载体型系数，规程规定直径小于17 毫米(LGJ-150 以下)的导线为 1.2；直径等于或大于17 毫米(LGJ-150 及以上 )的导线为 1.1；对于导 线覆冰不论线径大小，均取1.2。
