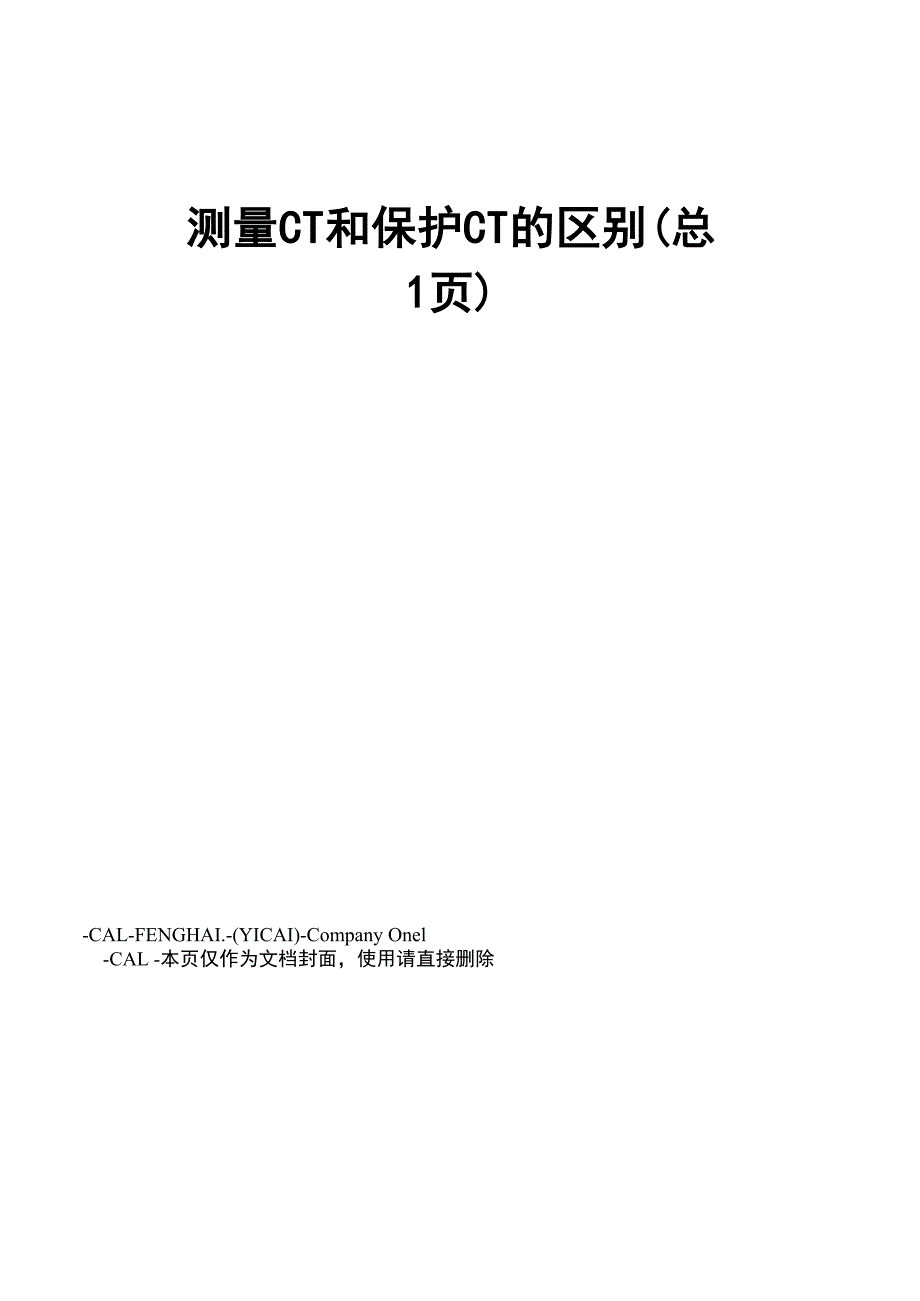

测量CT和保护CT的区别(总1页)-CAL-FENGHAI.-(YICAI)-Company Onel-CAL -本页仅作为文档封面，使用请直接删除测量CT和保护CT的区别一；电流互感器分为测量、计量与保护3种类型保护CT要求电流互感器在 一次电流很大时，铁心也不应该饱和，能较好的按比例反应一次电流值，保证 保护装置正确动作；而在正常电流下，不要求很高的准确度，准确度一般为P 级；如：5P、10P等而测量CT只要求在正常电流下保证较高的准确度，使 测量准确，尤其是计量的电流互感器，要求精度更高，因为它关系到电能计费 的问题，很小一点的误差反应到一次侧将导致很大的计量偏差，所以测量一般 用 0.5、 1.0 级，计量用 0.2级的电流互感器，在一次电流很大时，铁心应该饱 和，保护仪表不被破坏5P20的含义为：该保护CT 一次流过的电流在其额定电流的20倍以下时，此 CT 的误差应小于 5%0.2级和0.2S级均是针对测量用电流互感器，其最大的区别是在小负荷时，0.2 级和 0.2S 级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候 几乎空载的场合二；计量是电度表用的，测量是监控仪表用的，精度不同测量CT的精度在0. 5,计量的要求在0・2测量CT在一次设备正常工作情况下流过设备的电流，测的电 流是供继保装置和综自装置以及计量装置的计量回路使用。
它要求的是正常负 荷电流情况下的计量精度比较高；保护CT是当一次设备或线路发生短路等故 障时，一次设备流过很大的故障电流时，CT的二次侧输出的电流仍然能基本反 映出一次侧电流的大小它要求的是较大故障电流情况下CT仍然不饱和，即 当一次侧流过N倍的额定电流时二次侧输出的电流误差仍然很小，专业术语大 概叫安饱系数通常保护回路和测量回路所用的电流分别由保护CT和测量CT 提供，两者不能互用,且测量回路大都有精密元件为保护这些元件路发 生故障时的安全，通常都要求测量CT在一次侧流过较大短路电流时饱和测量 CT的精度通常以0.2级0.5级等表示；保护CT通常以5P10，10P10，10P20等 ^表^示。
