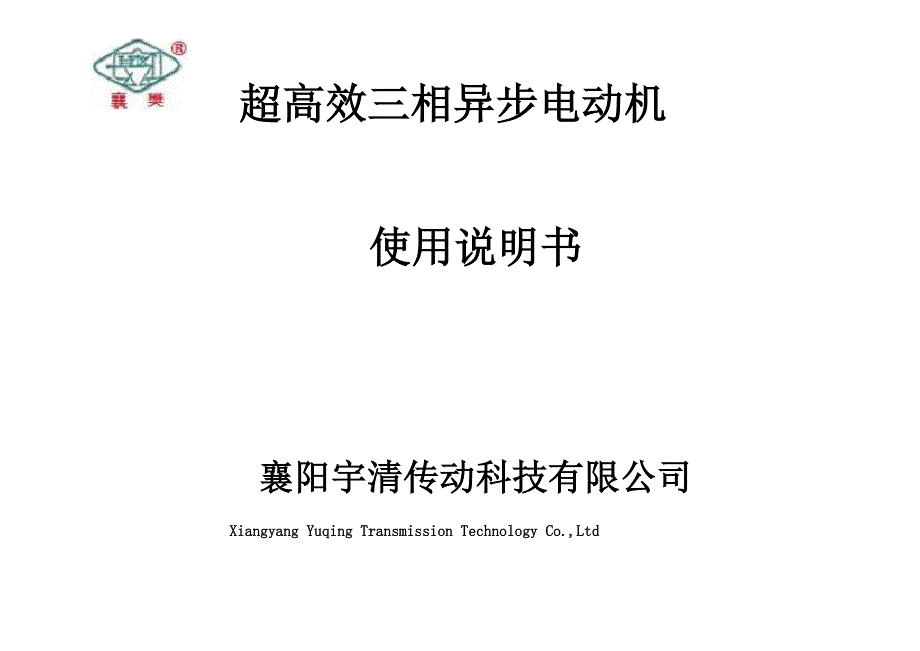

超高效三相异步电动机使用说明书襄阳宇清传动科技有限公司Xiangyang Yuqing Transmission Technology Co.,Ltd公司简介襄阳宇清传动科技有限公司是国家高新技术企业，位于襄阳（国家）高新技术开 发区，占地 215 亩，现有职工 550 人，专业技术人员 127 人经过多年的技术积累和 发展，拥有一大批高级专业技术人才和技能工人，拥有完善的管理制度，先进精细的 检测试验设备，与国内多家高校（华中科技大学、武汉理工大学、湖北工业大学等） 联合组成专家研发团队，先后承担国家、省、市科技攻关项目21 项（其中国家“863” 一项），目前拥有专利65项，科技成果11项公司先后通过ISO9OO1-2OO8及TS16949 质量管理体系认证主导产品有：电动汽车用集成式电驱动系统、电机及整车控制系 统、电动汽车用永磁同步系列、YE2系列、YE3系列、YCVF汽车变频调速系列、YVF2 变频调速电机、YD变极调速电机、TEJ电磁制动电机、YCY抽油机专用电机、YH高转 差率电机等系列交流异步电机公司始终遵循“业创于勤，精于专”的铭言，坚持“没有最好，只有更好”的研 发制造理念，坚持以用户需求为中心，追求“产品零缺陷，服务零距离”的境界，不 断提升公司综合运营能力和竞争力，全力打造“襄樊”电机品牌。
一、概述YE3、YE2系列为一般用途鼠笼式超高效三相异步电动机，外壳防护等级 为IP55，绝缘等级为F级，冷却方式为IC411YE3、YE2系列电动机在下列条件下使用：环境空气温度：随季节变化，但不超过40°C，不低于-15°C海 拔：不超过1000m频 率：50Hz电 压：380V接 法：3kW及以下Y接法，4kW及以上△接法工作方式：S1 （连续）定子绕组温升限值（电阻法）：不超过80K二、安装前的准备1. 电动机开箱前应检查包装是否完整无损，有无受潮迹象2. 电动机开箱后应小心清除电机上的尘土及防锈层3. 检查电动机的铭牌数据是否符合要求4. 仔细检查电动机在运输过程中有无变形或损坏，紧固件是否松动或脱落， 用手转动电动机是否灵活5. 用1000V兆欧表（或其他电阻测量仪器）测量绝缘电阻，其值不应低于5MQ否则应对定子绕组进行干燥处理，干燥处理的温度不允许超过120°C三、电动机的安装形式及安装要求电动机安装形式如下表：1. 电动机允许用联轴器、正齿轮及皮带2. 轮转动，但对4kW以上的2极电动机和30kW以上的4极电动机不宜采用皮 带轮传动，如选用小皮带轮，可扩大三角皮带的传动范围。
双轴伸电动机 的风扇端，仅允许用联轴器转动3. 采用皮带轮传动时，电动机的轴中心线与负载中心线平行且要求皮带轮中 心线与轴中心线垂直采用联轴器传动时，电动机的轴中心线与负载中心线重合4. 对立式安装的电动机，轴伸除皮带轮（或相当于普通皮带轮负荷）外不允 许再带其他任何轴向负荷装置5. 电动机的安装应保证其良好的通风冷却条件，不可用于热晒，雨淋的场所四、电动机的运转1. 电动机应妥善接地，接线盒内右下方有接地装置，必要时亦可利用电动机 的地脚或法兰盘紧固螺栓接地2. 电动机的接线板上有6 个接线柱、分别标有下列标志：相序ABC头U1VIW1尾U2V2W23. 按照铭牌上规定的接法接成△或Y请按照接线指示图正确接线当电源 相序 A、B、C 分别与接线柱标志 U1、V1、W1 相对应时，电动机的转向，从 主轴伸端视之为顺时针，更换电源相序，电动机的转向也就与原来相反4. 电动机允许全压启动或降压启动，但应注意：电动机全压启动时有5~9倍的启动电流，降压启动时启动转矩和电压的平方成正比当电网容量不足时可以 采用降压启动，但是电动机必须是在空载或者轻载情况下启动而当静止负载 较大时只能采用全压启动。
5. 在负载的情况下启动电动机，必须注意电动机如果没有很快启动或者平滑 运行，应该立即切断电源，并检查是否安装不良或接线不对6. 按照电动机的技术要求，应该限制电动机的启动次数，冷态时，连续启动不超过 3 次，电动机长期运行或者在热状态时，停机后再启动应该间隔一 段时间，并且不得连续启动二次，否则容易损坏电动机7. 几台电动机同时使用一台变压器而变压器的容量不大时，不能同时启动所有的电动机，应由大到小逐台启动8. 电动机一般应有热保护与短路保护装置，并应根据电动机的铭牌电流调整 保护装置的整定值9. 当电源的频率与铭牌上的数值偏差超过1%或电压偏差超过 5%时，电动机不 能保证连续输出额定功率连续工作的电动机，不允许过载10. 电动机空载或负载运行不应有断续的或异常的声响或振动，轴承温度 不应超过95°C五、电动机的维护、修理1. 使用环境应经常保持干燥,，电动机表面应保持清洁、进风口不应有尘土、 纤维等的阻碍2. 当电动机的热保护及短路保护连续发生动作时，应查明故障来自电动机还 是超负荷或保护装置整定值太低清除故障后，方可投入运行3. 应保证电动机在运行过程中良好的润滑一般的电动机运行 5000h 左右， 即应补充或更换润滑脂（封闭轴承在使用寿命期内不必更换润滑脂），运行 中发现轴承过热或润滑脂变质时，应及时更换润滑脂。
更换润滑脂时，应 清除旧的润滑脂，并用汽油洗净轴承及轴承盖的油槽，然后将 ZL-3 锂基润 滑脂填充轴承内外圈之间空腔的 1/2（对 2 极）或 2/3（对 4、6、8 极）4. 当轴承的寿命终了时，电动机运行时的振动及噪声将明显增大，检查轴承 的径向游隙达到下列数值时，即应更换轴承轴承内径（mm）20-3035-5055-8085-120极限磨损游隙（mm）0.100.150.200.305．拆卸电动机，从轴伸端或非轴伸端取出转子都可以如果没有必要卸下风 扇，还是从非轴伸端取出转子较为便利，从定子中抽出转子时，应防止损坏 定子绕组或绝缘6. 更换绕组时必须记下原绕组的形式，尺寸及匝数、线规等，当失落了这些 数据时，应向制造厂索取，随意更改原设计绕组，常常使电动机的某项或几 项性能恶化，甚至无法使用六、电动机的存储、运输1. 电动机存储中应保持干燥，避免周围环境温度的急剧变化2. 电机存储不宜堆积太高，以免损坏下层电机包装，且避免倾倒或倒置放置3. 如果电动机长期储存在潮湿的环境中，使用前必须确认电动机的绝缘电阻大于1 兆欧，如果低于 1 兆欧应该进行烘干处理，经过烘干处理后仍然达不到 1 兆 欧，电动机必须送修。
4. 电动机经过长期储存，应检查轴承是否生锈，如果生锈必须更换新品同时要 补充新的额定重量的润滑脂，储存一直未使用超过1 年半，需更换新油脂才能 使用产品合格证功率 编号检查员日期 襄阳宇清传动科技有限公司地址：湖北省襄阳市高新区汽车工业园新星路5号：0710-3333062 3332372 :。
