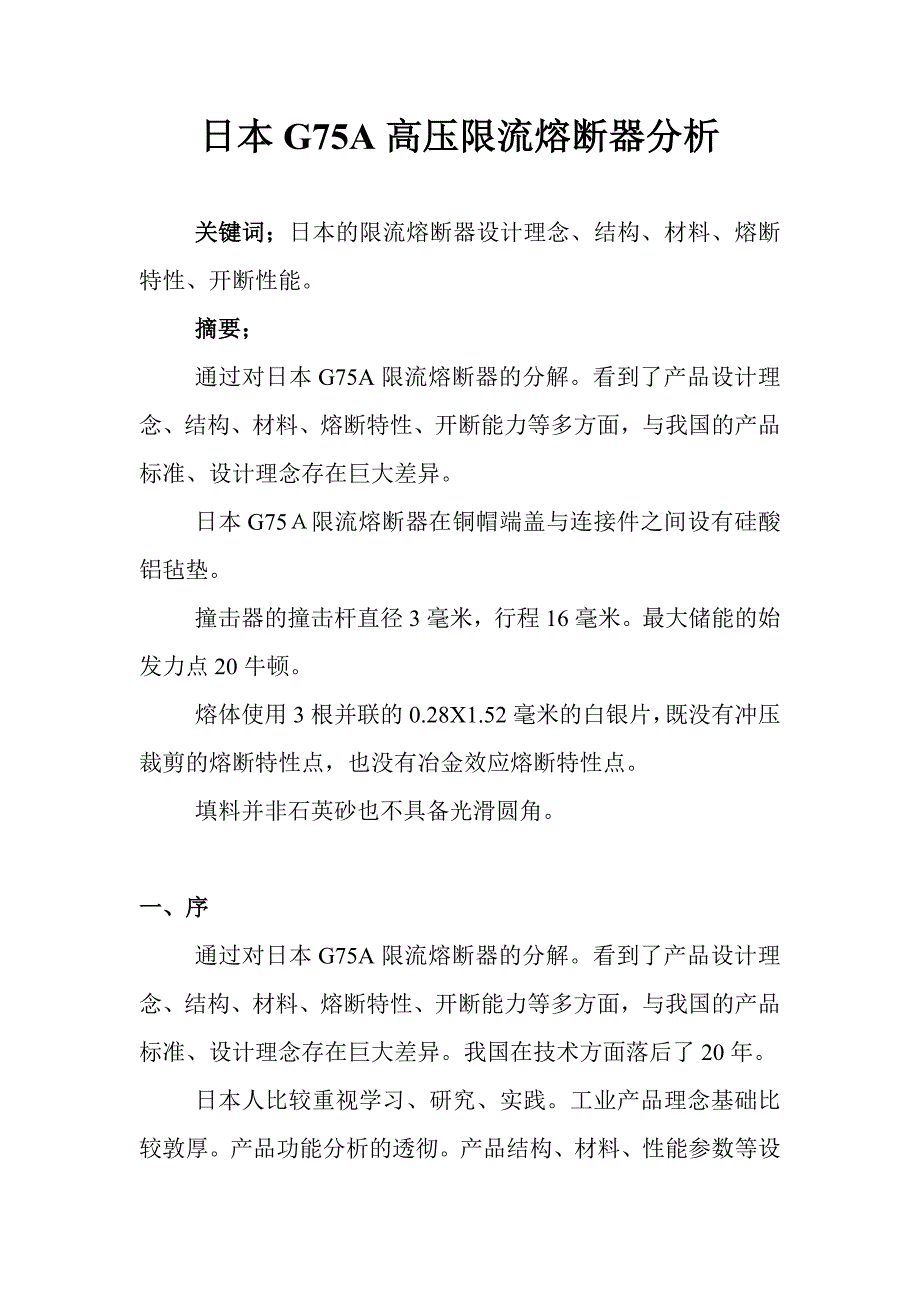

日本G75A高压限流熔断器分析关键词；日本的限流熔断器设计理念、结构、材料、熔断特性、开断性能摘要；通过对日本G75A限流熔断器的分解看到了产品设计理念、结构、材料、熔断特性、开断能力等多方面，与我国的产品标准、设计理念存在巨大差异日本G75Ａ限流熔断器在铜帽端盖与连接件之间设有硅酸铝毡垫撞击器的撞击杆直径3毫米，行程16毫米最大储能的始发力点20牛顿熔体使用3根并联的0.28X1.52毫米的白银片，既没有冲压裁剪的熔断特性点，也没有冶金效应熔断特性点填料并非石英砂也不具备光滑圆角一、序通过对日本G75A限流熔断器的分解看到了产品设计理念、结构、材料、熔断特性、开断能力等多方面，与我国的产品标准、设计理念存在巨大差异我国在技术方面落后了20年日本人比较重视学习、研究、实践工业产品理念基础比较敦厚产品功能分析的透彻产品结构、材料、性能参数等设计的非常精确由于地缘因素影响，为了节省材料，有些产品显得过于紧凑参数余度极小二、日本G75A限流熔断器1外形尺寸、结构及材料外轮廓尺寸直径40X245毫米，瓷管外径37.6毫米2个别零件的功能分析各国的限流熔断器结构多是大同小异都是由绕丝管、熔体、外壳、端帽、导电连接件组成。
本文仅对个别特殊零件的用途及性能进行分析日本G75Ａ限流熔断器在铜帽端盖与连接件之间设有硅酸铝毡垫这种设置是比较直白的主要适用于熔断器在极限短路时或小电流短路熔断时，高温烈焰对端盖、端帽的冲击同样高铝（95%）瓷外管也是用于抵御高温烈焰、高压冲击撞击器的撞击杆直径3毫米，行程16毫米最大储能的始发力点20牛顿（小于我们RN1型限流熔断器24牛顿的指示器）与负荷开关配合非常直接、灵敏、可靠熔体使用3根并联的0.28X1.52毫米的白银片，等同（或小于）各国的75A限流熔断器所用熔体最大截面冲压裁剪狭径节距8毫米特殊点是狭径宽度为0.82毫米该值大于各国熔体最小截面缺口圆弧半径0.6毫米既没有冲压裁剪的熔断特性点，也没有冶金效应熔断特性点这样该熔体不能在1.5倍额定电流下1小时内熔断与我国的限流熔断器标准比较具有不同概念绕丝管直径18毫米，外瓷管内径29毫米每边可容留石英砂气隙空间只有5.5毫米而且，填料并非石英砂也不具备光滑圆角虽然外瓷管采用95%高铝瓷，有良好的热电性和机械强度该限流熔断器在运行及开断时外表面温度极高也使该限流熔断器在开断时能力极为有限3标识参数、性能分析高压限流熔断器形式FPU-6Ｘ50定格电压3.6/7.2KV定格电流G75AT60AM40AC50A开断电流40KA株式会社 东芝 2002.6永久标牌；G75A从标识上看，我们认为表示参数如下；名称；高压限流熔断器型号；ＦＰＵ－６Ｘ５０额定电压；3.6/7.2KV额定电流；75A 用于变压器负载时额定电流60A、用于电动机负载时额定电流40A、用于电容器负载时额定电流50A。
额定开断电流；40KA 只有400MVA的开断容量熔断特性分析；我们接到东南亚标书要求限流熔断器最小熔化电流是限流熔断器额定电流的4.1倍这个产品熔断特性应该是这个值这是符合供电要求的科学的真实的性能三、中、日高压限流熔断器发展对比1936年成立抚顺电瓷株式会社，生产电瓷及高压电器含熔断器（令克）在1945年以前两国熔断器制造水平应该是一致的1955年沈阳高压开关厂引进苏联限流熔断器后，我国的限流熔断器制造水平高于日本1967年开始我国研制的电压互感器用大容量限流熔断器，性能上至今仍具有国际先进水平1970年后我国的RN3系列变截面熔体限流熔断器由于受国内经济条件、技术水平、工艺条件限制开始落后于国际水平日本吸收国际经验于1972年、1974年、1975年分别申请了能开断2.5倍额定电流、1.5倍额定电流、熔化电流的三个限流熔断器专利并在1984年极力向中国推介限流熔断器开断过载或熔化电流需要相应的结构或熔体但是，并非有了这种结构或熔体就能在所有情况下开断过载或熔化电流电路在供电电路正常运行中如果限流熔断器发生过载或熔化电流熔断，是电路保护时序的设计错误；发生限流熔断器过载或熔化电流的熔断时有90%是误动作。
结论；限流熔断器中硅酸铝毡垫、高铝瓷管、石英砂设置都具有抵御电弧高温烈焰及高压力的瞬态冲击撞击器的发讯力20牛顿是符合国际通用机械力转换电讯传递力的标准的限流熔断器的熔化电流倍数，4倍额定电流是符合当今世界科学潮流的也符合电工原理及供电原则日本G75型限流熔断器具有当今国际先进理念我国的限流熔断器标准、设计理念都落后于时代水平作者；王有杰性别；男年龄；56毕业学校；1978年毕业于抚顺市轻工职大“机械制造工艺及设备”专业1990年毕业于抚顺市职工大学“工厂电气自动化”专业自谋职业；抚顺市抚瓷电瓷电器有限公司 专业生产交流高压限流熔断器0413-7641851 13050173879自有发明专利；交流高压限流熔断器用熔体材料及其结构ZL200610134736.8开断熔化电流纳米合金）EMAIL；fwcyj@ fsfwcyz2424995@ zgfsfwc@家庭地址；抚顺市顺城区城东新区13方块32号楼3单603室。
