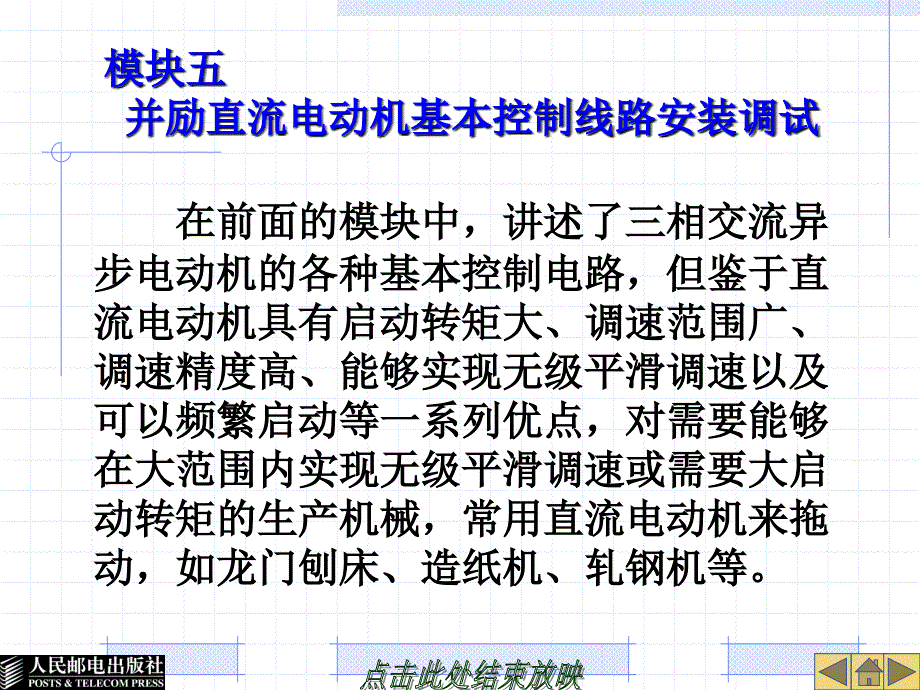

模块五 并励直流电动机基本控制线路安装调试在前面的模块中，讲述了三相交流异 步电动机的各种基本控制电路，但鉴于直 流电动机具有启动转矩大、调速范围广、 调速精度高、能够实现无级平滑调速以及 可以频繁启动等一系列优点，对需要能够 在大范围内实现无级平滑调速或需要大启 动转矩的生产机械，常用直流电动机来拖 动，如龙门刨床、造纸机、轧钢机等直流电动机按励磁方式分为他励、并励、 串励和复励4种并励直流电动机在实际生产中应用较为广 泛，且在运行性能和控制线路上与他励直 流电动机接近 课题一 并励直流电动机启动控制线路安装调试1．直流电动机的启动电流会达到额定电流 的10～20倍，因此，一般除了小型直流电 动机以外，不采用直接启动的方法直流电动机常用的启动方法有两种， 一是电枢回路串联电阻启动，二是降低电 源电压启动对并励直流电动机常采用的 是电枢回路串联电阻启动的方法2．并励直流电动机电枢回路串联电阻二级 启动电路图1.5.1为并励直流电动机电枢回 路串联电阻二级启动电路原理图 图1.5.1 并励直流电动机电枢回路串联电阻二级启动电路u操作步骤 安装调试并励直流电动机启动 电路 （1）按照图1.5.1的要求配齐电器元件，并 检查元件质量。
2）对图1.5.1所示电路进行线路编号，画 出接线图，在控制板上合理布置安装各电 器元件3）在控制板上按照图1.5.1合理布线，并 调节时间继电器的动作时间，时间继电器 KT2的控制时间要大于KT1的时间4）电路安装完成后要仔细检查电路，检 查无误后将电动机连接到接线端子上励 磁绕组的接线要牢靠，以防止因励磁绕组 开路出现弱磁状况，引起电动机转速过高 而产生“飞车”事故5）检查无误后通电试车 ① 启动操作合上电源开关QF，接通励磁 电源按下SB1按钮，接触器KM1吸合， 电动机串联电阻启动经过第一段延时时间后，时间继电器 KT1延时触点接通，KM2线圈得电动作， 电阻R1被短接经过第二段延时时间，时间继电器 KT2延时触点接通，KM3线圈得电动作， 电阻R2被短接，电动机以全速运行② 停止操作按下SB2，电枢绕组失电， 电动机停转，切断励磁电源课题二 并励直流电动机正反转控制线路安装调试1.图1.5.3为并励直流电动机正反转控制电 路欠电流继电器KA起弱磁保护作用 KM1、KM2分别起电枢正反转电源切 换作用本电路中采用电枢回路串电阻一级启 动，时间继电器KT控制启动时间，KM3得 电动作时短接启动电阻。
图1.5.3 并励直流电动机正反转控制电路2.并励直流电动机正反转电路安装调试u操作步骤 （1）按照图1.5.3的要求配齐电器元件，并 检查元件质量，调节欠电流继电器KA的整 定值2）对图1.5.3所示电路进行线路编号，画 出接线图，在控制板上合理布置安装各电 器元件3）在控制板上按照图1.5.3合理布线，完 成后仔细检查电路，检查无误后将电动机 连接到接线端子上 （4）检查无误后通电试车① 正转启动操作合上电源开关QF，接通 励磁电源按下SB1按钮，接触器KM1吸 合，电动机串联电阻启动经过一段延时时间，时间继电器KT的 延时触点接通，KM3线圈得电，其常开触 点接通，电阻R1被短接，电动机以全速正 向运行② 反转启动操作先按下SB3按钮，KM1 、KM3失电，切断电枢绕组正向电流，电 阻 R1串入电枢回路再按下SB2按钮，接触器KM2吸合， 接通电枢绕组反向电流，电动机串联电阻 启动经过一段延时时间，时间继电器延时 触点接通，KM3得电，电阻R1被短接，电 动机以全速反向运行③ 停止操作按下SB3，电枢绕组失电， 电动机停转，切断励磁电源。
