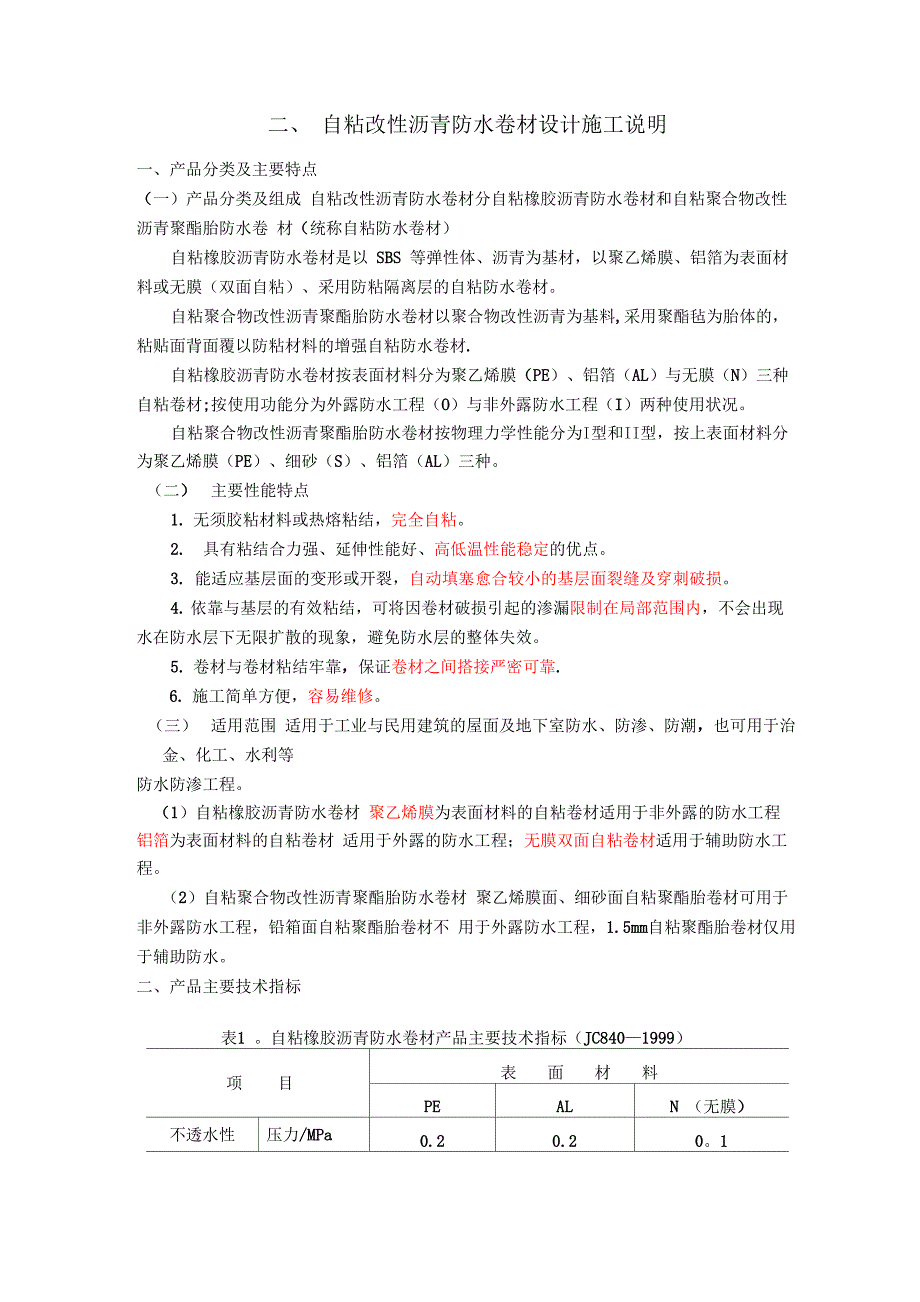

二、 自粘改性沥青防水卷材设计施工说明一、产品分类及主要特点（一）产品分类及组成 自粘改性沥青防水卷材分自粘橡胶沥青防水卷材和自粘聚合物改性沥青聚酯胎防水卷 材（统称自粘防水卷材）自粘橡胶沥青防水卷材是以 SBS 等弹性体、沥青为基材，以聚乙烯膜、铝箔为表面材 料或无膜（双面自粘）、采用防粘隔离层的自粘防水卷材自粘聚合物改性沥青聚酯胎防水卷材以聚合物改性沥青为基料,采用聚酯毡为胎体的， 粘贴面背面覆以防粘材料的增强自粘防水卷材.自粘橡胶沥青防水卷材按表面材料分为聚乙烯膜（PE）、铝箔（AL）与无膜（N）三种 自粘卷材;按使用功能分为外露防水工程（O）与非外露防水工程（I）两种使用状况自粘聚合物改性沥青聚酯胎防水卷材按物理力学性能分为I型和II型，按上表面材料分 为聚乙烯膜（PE）、细砂（S）、铝箔（AL）三种二） 主要性能特点1. 无须胶粘材料或热熔粘结，完全自粘2. 具有粘结合力强、延伸性能好、高低温性能稳定的优点3. 能适应基层面的变形或开裂，自动填塞愈合较小的基层面裂缝及穿刺破损4. 依靠与基层的有效粘结，可将因卷材破损引起的渗漏限制在局部范围内，不会出现 水在防水层下无限扩散的现象，避免防水层的整体失效。
5. 卷材与卷材粘结牢靠，保证卷材之间搭接严密可靠.6. 施工简单方便，容易维修三） 适用范围 适用于工业与民用建筑的屋面及地下室防水、防渗、防潮，也可用于治金、化工、水利等防水防渗工程1）自粘橡胶沥青防水卷材 聚乙烯膜为表面材料的自粘卷材适用于非外露的防水工程 铝箔为表面材料的自粘卷材 适用于外露的防水工程；无膜双面自粘卷材适用于辅助防水工程2）自粘聚合物改性沥青聚酯胎防水卷材 聚乙烯膜面、细砂面自粘聚酯胎卷材可用于非外露防水工程，铅箱面自粘聚酯胎卷材不 用于外露防水工程，1.5mm自粘聚酯胎卷材仅用于辅助防水二、产品主要技术指标表1 自粘橡胶沥青防水卷材产品主要技术指标（JC840—1999）项目表 面 材 料PEALN （无膜）不透水性压力/MPa0.20.201抗穿孔性不渗水外观无裂纹，无气泡人工候化 处理拉力保持率/% 三——80柔度——10C, 020mm,3S, 180无裂纹1.5或粘合面外断裂粘合面外断裂剥离性能/(N/mm)120,不透水耐热度——80°C，加热 2h, 无气泡，无滑动——拉力/ (N/5cm)130100——断裂伸长率/%450200450保持时间/min30,不透水柔度-20^, 02Omm,3S, 180。
无裂纹剪切性能/(N/mm)卷材与卷材卷材与铝板2.0或粘合面外断裂粘合面外断裂表2自粘聚合物改性沥青聚酯胎防水卷材产品主要技术指标(JC898-2002)型 号III厚度/mm1.52323可溶物含量/ (g/m2)8001300210013002100不透水 性压力/MPa0.20.3保持时间 /min三30耐热度 /CPE、S70无滑动、流淌、滴落AL80无滑动、流淌、滴落拉力 /(N/50mm)200350450最大拉力时伸长率/%30低温柔性/C-20—30剪切性 能/(N/mm) 三卷材与卷材2.0或粘合 面外断裂40或粘合面外断裂卷材与铝板剥离性能/(N/mm)1.5或粘合面外断裂撕裂强度/N三水蒸气透湿率①①/[g/（m2・s・Pa）]W人工气候加速老化②外观拉力保持率/%低温柔性/°C125200 2505.7X10—1级无滑动、流淌、滴落80—10 -20①水蒸气透湿率性能在用于地下工程时要求②聚乙烯膜面、细砂面卷材不要求人工加速气候老化性能三、屋面防水设计（一）屋面防水工程常用的基本构造形成表3屋面防水构造做法编号构造层次I级防水II级防水 III级防水1面层按 工 程 设 计2保护层配筋细石混凝土 刚性防水层细石混凝土、水泥砂 浆或块材保护层细石混凝土、水泥砂浆或块 材保护层3隔离层土工布或油毡隔 离层土工布或油毡隔离层土工布或油毡隔离层4柔性防水 层自粘卷材，1.5mm自粘卷材，1。
5mm自粘卷材，1.5mm5找平层水泥砂浆找平压 光水泥砂浆找平压光水泥砂浆找平压光6保温层按工程设计按工程设计按工程设计7隔气层（根据工 程需要确定）自粘卷材，1.5mm自粘卷材，1.5mm8找坡找平 层结构找坡或材料找坡，抹平压光9结构层钢筋混凝土屋面板表 4 屋面防水构层做法二：倒置式编号构造层次I级防水II级防水III级防水1面层按 工 程 设 计2保护层配筋细石混凝土刚 性防水层配筋细石混凝土刚 性防水层细石砼、水泥砂浆或 块材保护层3隔离层土工布或油毡隔离 层土工布或油毡隔离 层土工布或油毡隔离层4保温层按工程设计按工程设计按工程设计5柔性防水层自粘卷材,1.5mm6柔性防水层自粘卷材，1.5mm自粘卷材，15mm自粘卷材,15mm7找坡找平层结构找坡或材料找坡，抹平压光8结构层钢筋混凝土屋面板表5屋'面防水层构造做法三:防水层外露编号构造层次I级防水II级防水III级防水1面层涂料（按工程设计）2柔性防水层自粘卷材，砂面20mm3柔性防水层自粘卷材，15mm————4找平层水泥砂浆找平压光水泥砂浆找平压光水泥砂浆找平压光5隔离层土工布或油毡隔离 层土工布或油毡隔离 层土工布或油毡隔离层6保温层按工程设计按工程设计按工程设计7隔气层（根据 工程需要确定）自粘卷材，1.5mm自粘卷材，1。
5mm8找坡找平层结构找坡或材料找坡，抹平压光9结构层钢筋混凝土层面板注：1.面层按工程设计2. 女儿墙等立面处的保护层采用钢丝网加固防水砂浆保护层 做法二为倒置式屋面，保温层必须选择吸水率很小的材料，如聚苯乙烯（PS）、发泡 聚氨酯（PU）、泡沫玻璃等 表中做法仅供参考，任何符合规范的其他设计亦可采用 三、地下室防水设计（一）地下室防水工程常用的基本构造形式表6 地下室防水构造做法一：外墙防水编号构造层次做法一（I级防水）做法二（II级防水）1回填土回填素土夯实2防护层砖墙或聚苯板等3防水层自粘卷材，2.0mm自粘卷材，1.5mm4防水层自粘卷材,涂膜或渗透结晶型防 水材料等5找平层水泥砂浆找平压光（如做涂膜或渗透结晶型防水材料等可不做找 平层6结构层自防水钢筋混凝土外墙结构层，表面修整或水泥砂浆找平7内饰面按工程设计表7 地下室防水构造做法二：底板防水编号构造层次做法一（I级防水）做法二（II级防水）1地面按工程设计2结构层自防水钢筋混凝土底板结构层3保护层平面米用细石混凝土保护层泥砂浆基坑、承台、梁槽等立面采用水 艺保护层4防水层自粘卷材，20mm——5防水层自粘卷材，涂膜或渗透结晶型 防水材料等自粘卷材，1.5mm6垫层及找平 层素混凝土垫层原浆压光或水泥砂浆找平压光7素土夯实表8 地下室防水构造做法三：顶板防水编号构造层次做法一（I级防水）做法二（II级防水）1面层道路、停车场、球场、花池等其他构造2保护层平面米用40厚细石混凝土保护层。
主楼墙面等立面米用纤维砂 浆保护层3隔离层平面空铺土丄布或油毡隔离层4外防水层自粘卷材,20mm自粘卷材，1.5mm5找平层结构混凝土原浆压光或水泥砂浆找平压光6结构层、找坡 层自防水钢筋混凝土结构层，部分找坡五、施工工艺（一）原则要求1.设计或使用自粘防水卷材进行防水工程施工，为了保证防水工程质量，应按《屋面工程质量验收规范》GB50207-2002和《地下工程防水技术规范》GB50108-2001、《地下工程防 水质量验收规范》GB50208—2002执行.2 防水工程施工前，应对前项工程进行质量验收，合格后方可施工 大面积防水施工前应对穿屋面等特殊部位进行处理，见下图4. 涂刷基层处理剂贴铺防水层前将基层处理剂均匀涂刷在基层表面涂刷时，厚薄均 匀，不漏底、不堆积,凉放至指触不粘.5、 弹线、试辅在涂好基层处理剂的基层上按940mm的间距弹出粘贴控制线，严格按控 制线贴铺卷材，确保长边搭接宽度在60mm-70mm之间，自粘防水卷材应先试贴铺就位，按需 要形状正确剪裁后，方可开始实际贴铺.6、 防水层卷材贴铺（平面拉铺法）（1） 卷材展开对准基准线试铺2） 从一端将卷材（连同隔离纸）揭起,沿中线对折，用裁纸刀将隔离纸从中间裁开，注 意不要划伤卷材。
3） 将隔离纸从卷材背面撕开一段长约500mm,再将撕开隔离纸的这段卷材，对准基准线 贴铺定位4） 将该半幅卷材重新铺开就位，拉住已撕开的隔离纸纸头均匀用力向后拉，同时用压 辊从卷材中部向两侧滚压，直至将该半幅卷材的隔离纸全部撕开5）依上述方法同样贴铺另半幅卷材 在上述施工中应注意:（1）随时观察撕开的隔离纸的完整性,发现撕裂、断裂应立即停止贴铺，将撕裂的隔离纸 残余清理干净后,再继续贴铺2）卷材上表面搭接部位的隔离纸不要过早撕开，以免污染粘结层或误粘应在后续相 邻一幅卷材贴铺时同时撕开3）立墙贴铺可依照上述方法自上而下一次贴铺完成7、 卷材搭接大面积的卷材排气、压实后，再用小压辊对搭接部位进行碾压，从搭接 内边缘向外进行滚压，排出空气，贴铺牢固.搭接时应对准搭接控制线进行，通常要求搭接 宽度为长边65mm、短边80mm.8、 卷材搭接密封薄弱的部位，如卷材长短边搭接、卷材收头、管道包裹及异型部位 等，应采用密封材料密封.9、固定、封闭卷材四周末端收头伸入立墙凹槽内，用金属压条钉固定，再专用密封 材料密封.（五）注意事项1、卷材贴铺程序是：先点后面、先低后高、先远后近防水面积较大的工程，分阶段 施工时，中间过程中临时收头很多，应做好临时封闭。
施工区域应采取必要的、醒目的围护 措施2、防水层施工完后,注意保护，严禁上人行走3、自粘防水卷材贴铺后，应采取临时措施遮盖常用方法：（1）利用自粘防水卷材自带的隔离纸,反贴在防水层表面 （2）在防水层表面涂刷素水泥砂浆.（3）在防水层表面及时铺放土工布或保温隔热板等4）后续工作无法立刻跟上时,有条件的部位可采取蓄水保护法4、自粘防水卷材贴铺后，因受阳光暴晒,可能会出现轻微皱褶、鼓泡,这属正常现象,不 会影响其防水性能，一经隐蔽即会。
