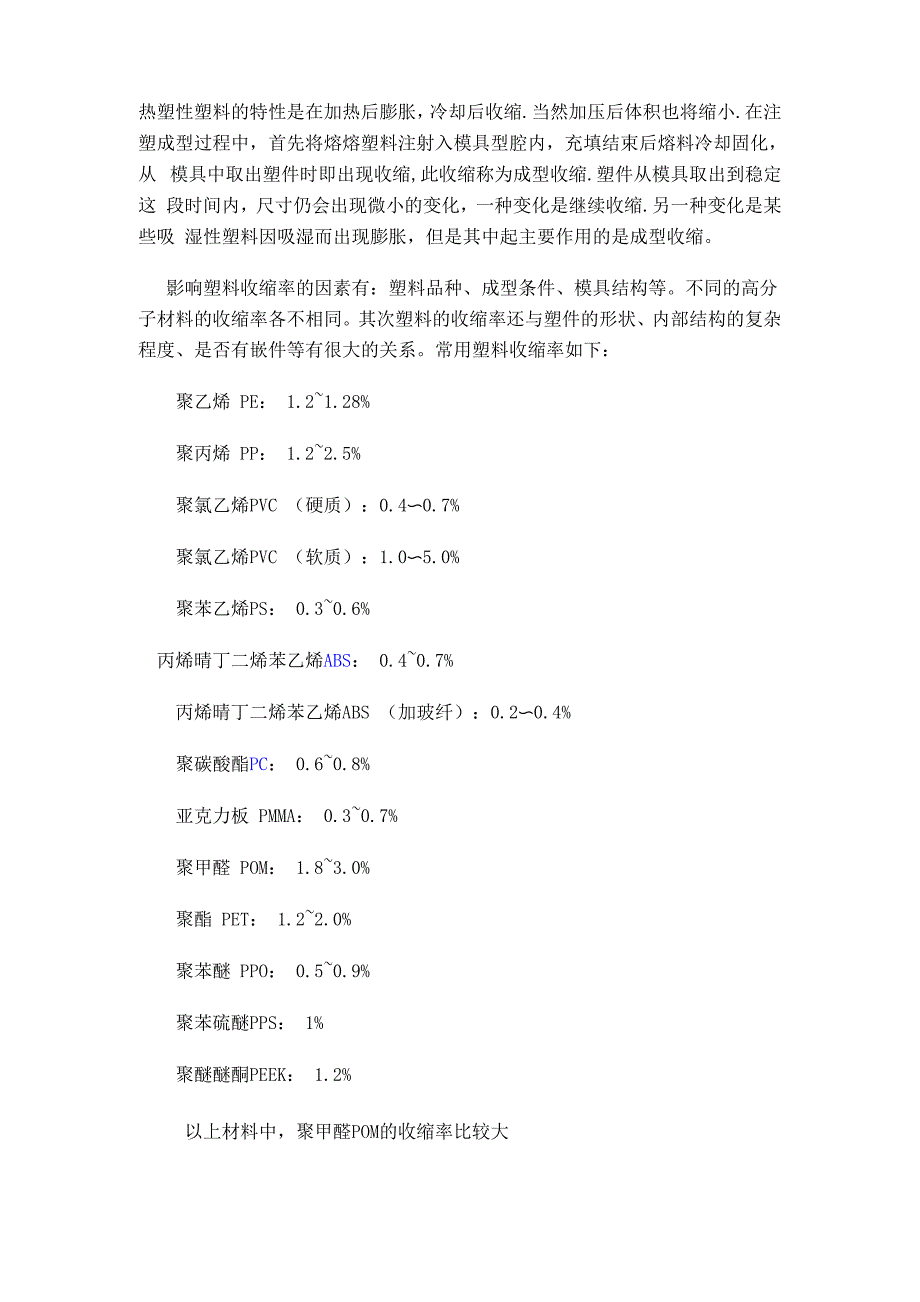

热塑性塑料的特性是在加热后膨胀，冷却后收缩.当然加压后体积也将缩小.在注 塑成型过程中，首先将熔熔塑料注射入模具型腔内，充填结束后熔料冷却固化，从 模具中取出塑件时即出现收缩,此收缩称为成型收缩.塑件从模具取出到稳定这 段时间内，尺寸仍会出现微小的变化，一种变化是继续收缩.另一种变化是某些吸 湿性塑料因吸湿而出现膨胀，但是其中起主要作用的是成型收缩影响塑料收缩率的因素有：塑料品种、成型条件、模具结构等不同的高分 子材料的收缩率各不相同其次塑料的收缩率还与塑件的形状、内部结构的复杂 程度、是否有嵌件等有很大的关系常用塑料收缩率如下：聚乙烯 PE： 1.2~1.28%聚丙烯 PP： 1.2~2.5%聚氯乙烯PVC （硬质）：0.4〜0.7%聚氯乙烯PVC （软质）：1.0〜5.0%聚苯乙烯PS： 0.3~0.6%丙烯晴丁二烯苯乙烯ABS： 0.4~0.7%丙烯晴丁二烯苯乙烯ABS （加玻纤）：0.2〜0.4%聚碳酸酯PC： 0.6~0.8%亚克力板 PMMA： 0.3~0.7%聚甲醛 POM： 1.8~3.0%聚酯 PET： 1.2~2.0%聚苯醚 PPO： 0.5~0.9%聚苯硫醚PPS： 1%聚醚醚酮PEEK： 1.2%以上材料中，聚甲醛POM的收缩率比较大。
