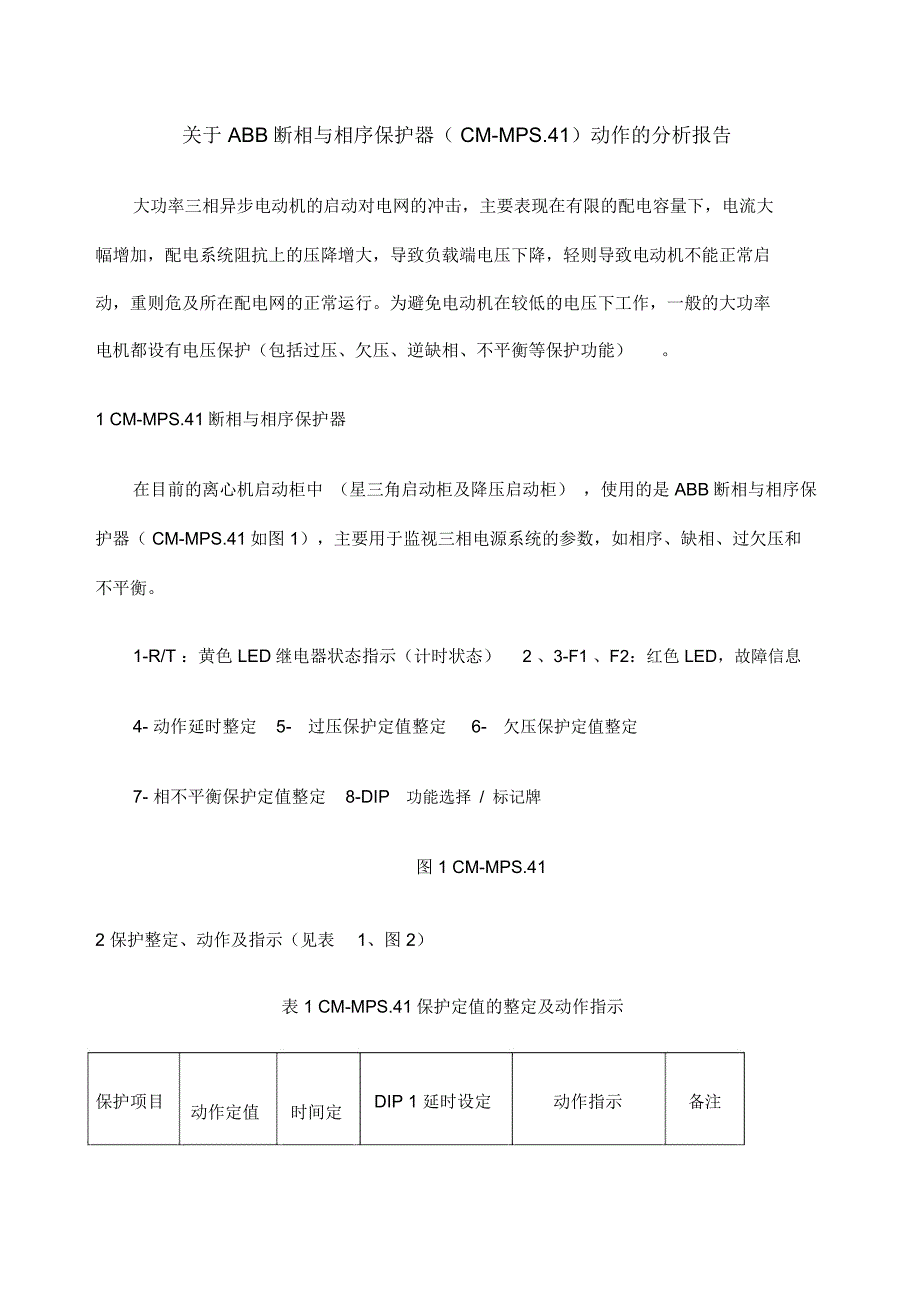

关于 ABB断相与相序保护器（ CM-MPS.41）动作的分析报告大功率三相异步电动机的启动对电网的冲击，主要表现在有限的配电容量下，电流大幅增加，配电系统阻抗上的压降增大，导致负载端电压下降，轻则导致电动机不能正常启动，重则危及所在配电网的正常运行为避免电动机在较低的电压下工作，一般的大功率电机都设有电压保护（包括过压、欠压、逆缺相、不平衡等保护功能） 1 CM-MPS.41断相与相序保护器在目前的离心机启动柜中 （星三角启动柜及降压启动柜） ，使用的是 ABB断相与相序保护器（ CM-MPS.41如图 1），主要用于监视三相电源系统的参数，如相序、缺相、过欠压和不平衡1-R/T ：黄色 LED继电器状态指示（计时状态） 2 、3-F1 、F2：红色 LED，故障信息4- 动作延时整定 5- 过压保护定值整定 6- 欠压保护定值整定7- 相不平衡保护定值整定 8-DIP 功能选择 / 标记牌图 1 CM-MPS.412 保护整定、动作及指示（见表1、图 2）表 1 CM-MPS.41保护定值的整定及动作指示保护项目动作定值时间定DIP 1 延时设定动作指示备注范围 值（ t v）动作延 复位延时 时过压保护 420-500V 0-30S ON OFF F1 常亮可 设 置响 应 延欠压保护 300-380V 0-30S ON OFF F2 常亮时 、 复位延时相不平衡 2%-25% 0-30S ON OFF F1 和 F2 常亮缺相保护----F1 常亮、F2 闪烁无 响 应延 时 、----F1 和 F2 交替闪复 位 延相序保护烁时定值设定 R/T、F1 和 F2 闪- - - -重叠 烁1-ON( 动作延时，复位瞬时 )2-OFF( 相序监测功能开启 )图 2 DIP 拨码开关的整定2.3 缺相及相序保护缺相及相序保护在保护动作条件满足时，将会瞬时动作，无延时功能。
若要取消相序保护功能，可将 DIP 拨码开关 2 至于 ON位置，即在无相序保护要求的场合（如三相加热器等）可取消相序保护；对于有转向规定的电动机，则需将 DIP 拨码开关 2 至于 OFF位置，开启相序保护功能3 启动及运行过程中 CM-MPS.41常见保护动作及处理方法故障指示 故障类型 处理方法（建议）检查过压整定值是否整定合理，如果整定得过低，则可能出现上电时报过压保护若保护定值整过压保护动F1 常亮 定无误且保护瞬时动作，可检查备注动作过程中可观察 R/T 指示灯是否作欠压保护动DIP 拨码开关 1 是否在 ON位置（动作延时），或延时时间是否整定太短检查过压整定值是否整定合理，如果整定得过高，则可能出现上电时报欠压保护若保护定值整闪烁，若动作时无闪烁，则未设定延时（或延时 t v=0s），反之有延时；或打开 DIP 功能选择盖板查看拨码开关 1F2 常亮作定无误且保护瞬时动作，可检查DIP 拨码开关 1 是否在 ON位置的位置动作延时），或延时时间是否整定太短根据安装处的配电质量来判定相不平衡定值是否整定得太低，检F1 和 F2 相不平衡保 查上级配电变压器是否由于三相常亮 护动作 负荷不平衡导致某一相或两相压降较大，并根据实际情况进行调整，但不能整定得太大。
检查启动柜三相电源进线电压是F1 常亮、 缺相保护动 否正常，检查 CM-MPS.41三相监F2 闪烁 作 视电压进线（ L1、L2、L3）电压是否正常，引线是否有脱落监视电源相序需检查电机转向是否正常，若转向将 DIP 拨码开关 2F1和 F2相序保护动正常则需将 CM-MPS.41三相监视至于 OFF位置，若交替闪烁作电压进线（ L1、L2、 L3）交换其中取消相序保护则两相即可将拨码开关 2 至于ON位置R/T、F1 定值设定重 检查各定值是否存在整定重叠，和 F2 闪 叠 如过压定值小于欠压定值等正烁 确设定保护定值。
