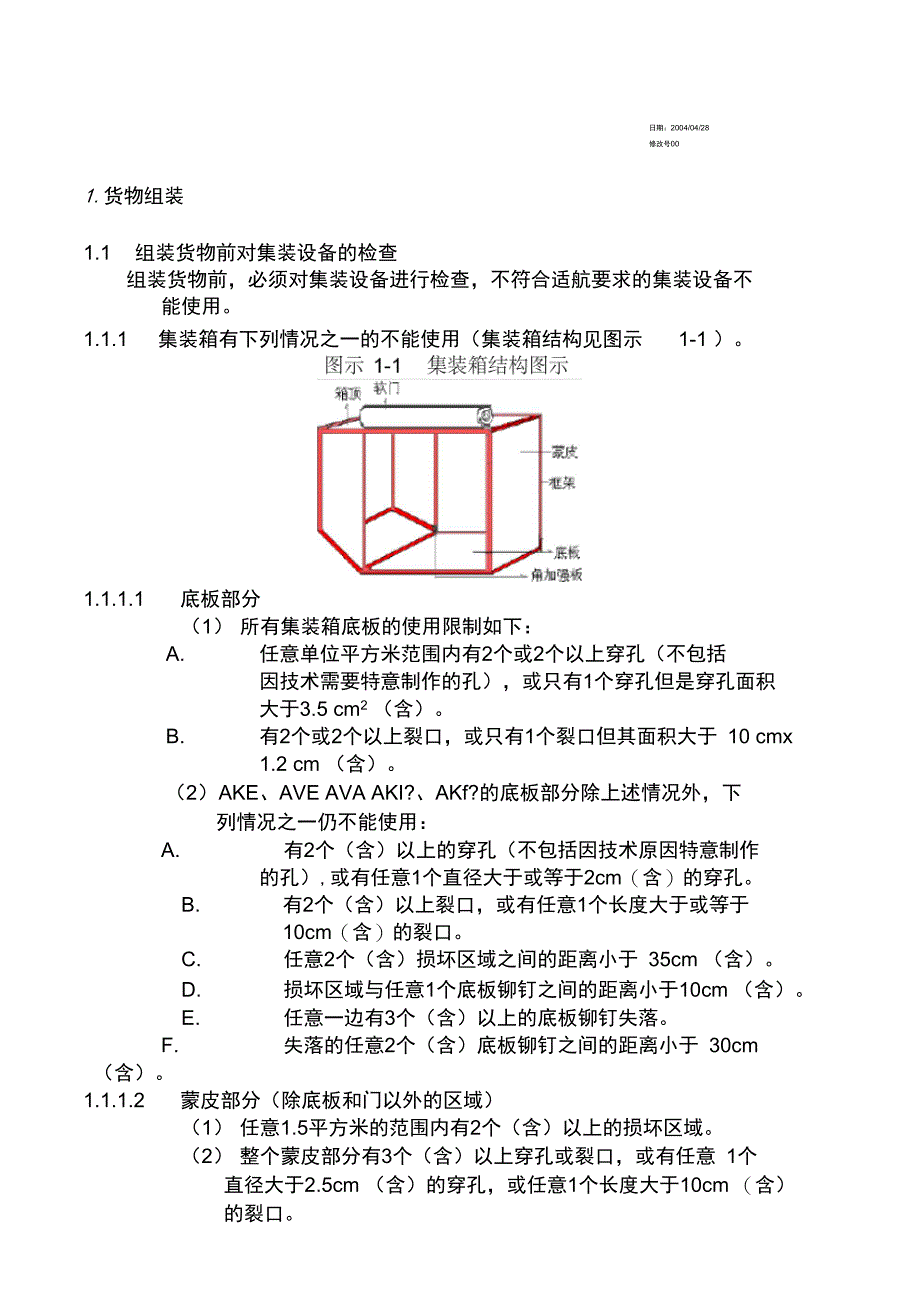

日期：2004/04/28修改号001.货物组装1.1 组装货物前对集装设备的检查组装货物前，必须对集装设备进行检查，不符合适航要求的集装设备不 能使用1.1.1 集装箱有下列情况之一的不能使用（集装箱结构见图示 1-1 ）1.1.1.1 底板部分（1） 所有集装箱底板的使用限制如下：A. 任意单位平方米范围内有2个或2个以上穿孔（不包括 因技术需要特意制作的孔），或只有1个穿孔但是穿孔面积 大于3.5 cm2 （含）B. 有2个或2个以上裂口，或只有1个裂口但其面积大于 10 cmx 1.2 cm （含）2） AKE、AVE AVA AKI?、AKf?的底板部分除上述情况外，下 列情况之一仍不能使用：A. 有2个（含）以上的穿孔（不包括因技术原因特意制作的孔）,或有任意1个直径大于或等于2cm（含）的穿孔B. 有2个（含）以上裂口，或有任意1个长度大于或等于 10cm（含）的裂口C. 任意2个（含）损坏区域之间的距离小于 35cm （含）D. 损坏区域与任意1个底板铆钉之间的距离小于10cm （含）E. 任意一边有3个（含）以上的底板铆钉失落F. 失落的任意2个（含）底板铆钉之间的距离小于 30cm（含）。
1.1.1.2 蒙皮部分（除底板和门以外的区域）（1） 任意1.5平方米的范围内有2个（含）以上的损坏区域2） 整个蒙皮部分有3个（含）以上穿孔或裂口，或有任意 1个 直径大于2.5cm （含）的穿孔，或任意1个长度大于10cm （含） 的裂口货物装载手册日期：2004/04/28修改号00（3） 同一平面上有2个（含）以上的穿孔，或任意2个穿孔之间 的距离小于30.5cm4） 8个（含）以上的铆钉脱落，或脱落的铆钉之间的距离小于 15cm （含），或相邻的2个铆钉均脱落5） 载有货物的集装箱箱体歪曲且其上沿超出正常箱体结构 7.6cm （含）1.1.1.3 箱顶部分顶部有1个（含）以上穿孔或裂口1.1.1.4 箱门部分（1） 硬门集装箱的箱门部分（见图示1-2）有下列损坏之一的:A. 门框架上有直径超过1.5cm （含）的歪斜变形或箱门扭曲、变形，不能正常承受载荷或不能正常开关B. 门闩、插销、铰链以及其它锁定装置损坏或缺少C.箱门有2个（含）以上损坏区域，或有任意1个大于2.5cm （含）的损坏区域图示1-2硬门集装箱图示（2） 软门集装箱的软门部分（见图示1-3）有下列损坏之一的:A. 有1个（含）以上门撑杆脱落或断裂。
B. 有1个（含）以上锁定装置损坏、缺少或断裂C. 有2个（含）以上裂口，或任意2个（含）裂口之间的 距离小于35cm （含），或裂口距软门边缘的距离小于 5cm（含）3） 集装箱门网有下列损坏之一的：A. 锁扣、门闩失落或变形B. 有3个（含）以上或相邻2个十字针脚撕裂C. 有1条（含）以上的网带断裂货物装载手册日期：2004/04/28修改号00图示1-3软门集装箱软nm1.1.1.5 框架部分有下列损坏之一的：（1） 有直径超过2cm（含）的穿孔2） 有长度超过8cm（含）的纵向裂口3） 有长度超过1.5cm（含）的横向裂口4） 有深度超过0.5cm（含）的开焊或变形5） 有长度超过5cm（含）的开焊或变形6） 有2个（含）以上的穿孔或裂口1.1.1.6 角加强板（角撑板）部分有下列损坏之一的：（1） 出现任何破损2） 螺钉或铆钉出现缺损或脱落1.1.1.7 加强板部分（有些型号的集装箱没有加强板）出现任何穿孔或断裂1.1.1.8 冷藏集装箱有下列损坏之一的：（1） 出现分层2） 叠层部分有剥离，且剥离的长度超过 1.5cm（含）3） 任意1.5平方米（含）范围内有2个（含）以上的损坏区域。
4） 箱门、干冰室门密封胶条或铰链脱落、断裂、老化5） 箱体保温层出现断裂、缺少或大面积凹陷1.1.1.9 对顶部、箱壁部分穿孔或裂口小于2cm（不含）的轻微破损的集装箱, 用金属胶带粘贴内外两侧或用塑料布罩住顶部后可以继续使用1.1.2 集装板有下列情况之一的不能使用（集装板结构见图示 1-4）:1.1.2.1 板芯部分有下列损坏之一的：（1） 任意单位平方米范围内有2个或2个以上穿孔（不包括因技术需要特意制作的孔），或只有1个穿孔但是穿孔面积大于3.5货物装载手册日期：2004/04/28修改号00cm2 （含）2） 有2个或2个以上裂口，或只有1个裂口但其面积大于10 cm x 1.2 cm （含）3） 对于集装板的弯曲程度进行以下两种状态检查，任何一种状态低于相应的检查标准，则此集装板不能使用A. 空集装板（见图示1-5-1 ）两侧边框测量面距底平面的垂直距离之和除以 2，所得数值超过5.0cm （含）B. 载货集装板（见图示1-5-2任意一边框测量面距底平面的垂直距离超过 3.2cm（含）图示1-5-1 图示1-5-21.1.2.2 边框部分有下列损坏情况之一的：（1） 任意一边不相邻的5个或5个以上的铆钉或整块集装板有21 个（含）以上的铆钉失落。
2） 任意一边相邻的3个或3个以上铆钉丢失3） 在网套锁扣连接点部位，完好无损的锁扣眼少于 3个（含）4） 有2个或2个以上裂口，或有1个长度大于2.5cm （含）的 裂口5） 任何部位出现深度超过2.5mm毫米）（含）的腐蚀6） 有1个（含）以上板角损坏或丢失1.1.2.3 集装板网套有下列情况之一不能使用（网套见图示 1-6）:（1） 网套锁扣损坏或丢失，宽面可使用的锁扣少于 5个（含），窄面少于4个（含）2） 单面撕坏的网眼超过2个（含）3） 单面撕坏的底边网眼超过1个（含）4） 损坏区域之间的间隔少于2个网眼（含）5） 网套绞绳失落或损坏6） 网套绳有被割断、严重磨损或老化、枯散等现象日期：2004/04/28修改号00图示1-6 集装板网套示意图1.1.2.4 使用有轻微破损的集装网套，必须在破损处加辅助网绳使用绞绳 弥补有破损的网套时，绞绳之间形成的网眼不能大于网套的网眼1.1.2.5 PGA、PRA集装板（加厚板）（或集装箱的底板）有下列情况之一的 不能使用（见图示1-7）：（1） 有任何穿孔或裂口2） 集装板出现分层的面积大于集装板面积的 25% （含）3） 边框部分有铆钉丢失或缺损。
4） 集装板表皮损坏处与最近边框外沿之间的距离小于 20cm（含）5） 集装板中间层的破损或表面翘起部分的长度大于 20cm （见图 示 1-8）6） 限动边槽损坏图示1-7 PGA/PRA集装板结构图示—卡嘶图示1-8中间层1.1.2.6 轻微破损的集装板经如下处理后可以使用日期：2004/04/28修改号00（1） 集装板穿孔或裂口最大长度小于15cm （含），用金属胶带将大于破损长度5cm的圆形胶合板（0.5cm厚）粘贴在集装板内 侧，粘贴在集装板金属部分的胶带长度不少于 5cm且胶带与胶带之间的重叠宽度不少于1cm2） 集装板底部破损部位应处理平整，不得影响装卸飞机经上述处理的集装板可载货退回北京国货航集控中心1.1.3 集装器拖车（包括集装板拖车，以下称“大拖盘”；集装箱拖车，以 下称“小拖盘”，拖车基本样式见图示-9,详见本手册第4章）、散装拖斗车 （以下称“拖斗”）有下列情况之一的不能使用：1.1.3.1 任何1个车轮转动失灵1.1.3.2 任何一个轮胎表面出现不均匀磨损或轮胎表皮缺损1.1.3.3 大拖盘、小拖盘的拖把、限位装置、后挂钩出现缺损、断裂或操作 失灵1.1.3.4 固定挡板或限动块（活动）缺少、丢失或损坏。
1.1.3.5 滚轴连续短少2个以上（含2个）1.1.3.6 拖把部分出现断痕或弯曲图示1-9拖盘各部分示意图1.2 货物组装的一般规定1.2.1 集装箱或集装板要放置在托盘或其它带有滚轴装置的平台设备上 集装板上或集装箱内的杂物及积雪、积水等应清除干净，保持集装板、集装箱 干净、整洁1.2.2 检查所有待装货物，根据货物的卸机站、重量、体积、包装材料以及货物运输要求设计货物组装方案（见图示 1-10 ）图示1-101.2.3 一般情况下，大货、重货装在集装板上，体积较小，重量较轻的货物 装在集装箱内1.2.4 组装时，体积或重量较大的货物放在最下层，并尽量向集装器中央集货物装载手册日期：2004/04/28修改号00中码放，小件和轻货放在中间（见图示 1-11）,轻泡货物、精密易碎货物装在最上层（见图示1-12 ）图示1-11图示1-121.2.5 危险物品或形状特异可能危害飞机安全的货物，应将其固定，可以使 用填充物将集装器塞满或使用绳、带捆绑，以防损坏设备、飞机，造成事故1.2.6 合理码放货物， 做到大不压小、重不压轻、木箱或铁箱不压纸箱1.2.7 同一卸机站的货物应装在同一集装器上。
1.2.8 一票货物应尽可能集中装在一个集装器上，避免分散装在多个集装器 上1.2.9 联程中转运输的货物应集中装在一个集装器上1.2.10 严禁由托运人或销售代理人组装危险物品危险物品只能由国货航 或其地面代理人负责装载1.2.11 货物组装完毕后，根据计重的有关数据填写《货物计重单》和集装 器挂牌1.2.12 按规定拴挂集装器挂牌，各类集装器挂牌的内容及使用方法见《国 货航货物国内运输业务手册》1.2.13 特种货物的组装要求见国货航《危险物品运输运输手册》、《鲜活易 腐货物运输手册》1.2.14 其他装载注意事项1.2.14.1 装载飞机散货舱或组装集装器时， 单件重量超过50kg的货物要平放，不能以边角作为货物的支撑点（如图示 1 — 13）1.2.14.2 禁止将较重货物的边角向下坠落在飞机货舱地板或集装器底板 上，以免损坏飞机货舱地板结构或集装器（如图示 1-13）日期：2004/04/28修改号00图示1 — 131.2.14.3 需要使用撬杠时，撬杠的下面应使用木制垫板进行衬垫，防止损坏飞机或设备（如图示1 — 14）图示1 — 141.3 集装箱的组装1.3.1 装在集装箱内的货物应码放紧凑，间隙越小越好（见图示 1-15）,装在软门集装箱内的货物应注意避免货物挤压损坏箱门或使集装箱变形。
图示1-151.3.2 如果集装箱内没有装满货物，即所装货物的体积不超过集装箱容积的 三分之二，且单件货物重量超过150kg时，应按规定对货物进行捆绑固定 捆绑要求见本手册第二章1.3.3 集装箱门的关闭1.3.3.1 集装箱门是集装箱不可缺少的一部分因此，集装箱组装完毕后必 须将箱门关好软门集装箱关门后必须保证箱内的货物不能凸出门帘或网套 的垂直面1.3.3.2 装有贵重物品的集装箱或挂衣箱组装完毕后， 要按规定用铅封将箱门封好1.3.4 马匹的装载要求1.3.4.1 装载马匹时，应特别注意马厩装机后马匹在飞机上的站位方向，一货物装载手册日期：2004/04/28修改号。
