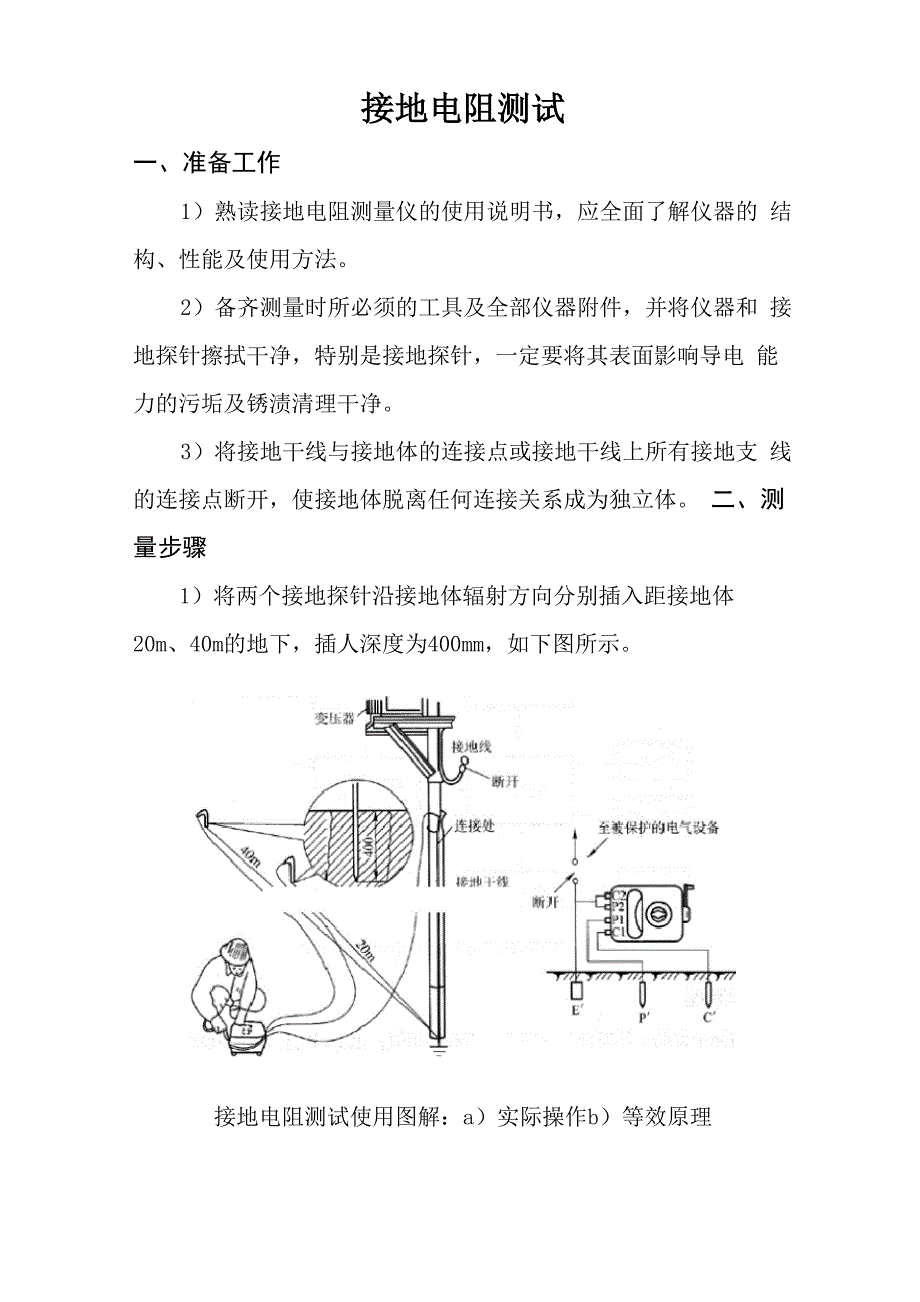

接地电阻测试一、准备工作1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的 结构、性能及使用方法2）备齐测量时所必须的工具及全部仪器附件，并将仪器和 接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电 能力的污垢及锈渍清理干净3）将接地干线与接地体的连接点或接地干线上所有接地支 线的连接点断开，使接地体脱离任何连接关系成为独立体 二、测量步骤1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如下图所示接地电阻测试使用图解：a）实际操作b）等效原理2）将接地电阻测量仪平放于接地体附近，并进行接线，接 线方法如下：① 用最短的专用导线将接地体与接地测量仪的接线端“ E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连② 用最长的专用导线将距接地体 40m 的测量探针（电流探针）与测量仪的接线钮“C1 ”相连③ 用余下的长度居中的专用导线将距接地体20・m的测量探针 （电位探针）与测量仪的接线端“P1 ”相连3） 将测量仪水平放置后，检查检流计的指针是否指向中心 线，否则调节“零位调整器”使测量仪指针指向中心线4） 将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢 地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。
5） 当检流计的指针接近于平衡时（指针近于中心线）加快 摇动转柄，使其转速达到120r / min以上，同时调整“测量标度 盘”，使指针指向中心线6） 若“测量标度盘”的读数过小（小于1）不易读准确时， 说明倍率标度倍数过大此时应将“倍率标度”置于较小的倍数， 重新调整“测量标度盘”使指针指向中心线上并读出准确读数7） 计算测量结果，即R地=“倍率标度”渎数X “测量标 度盘”读数。
