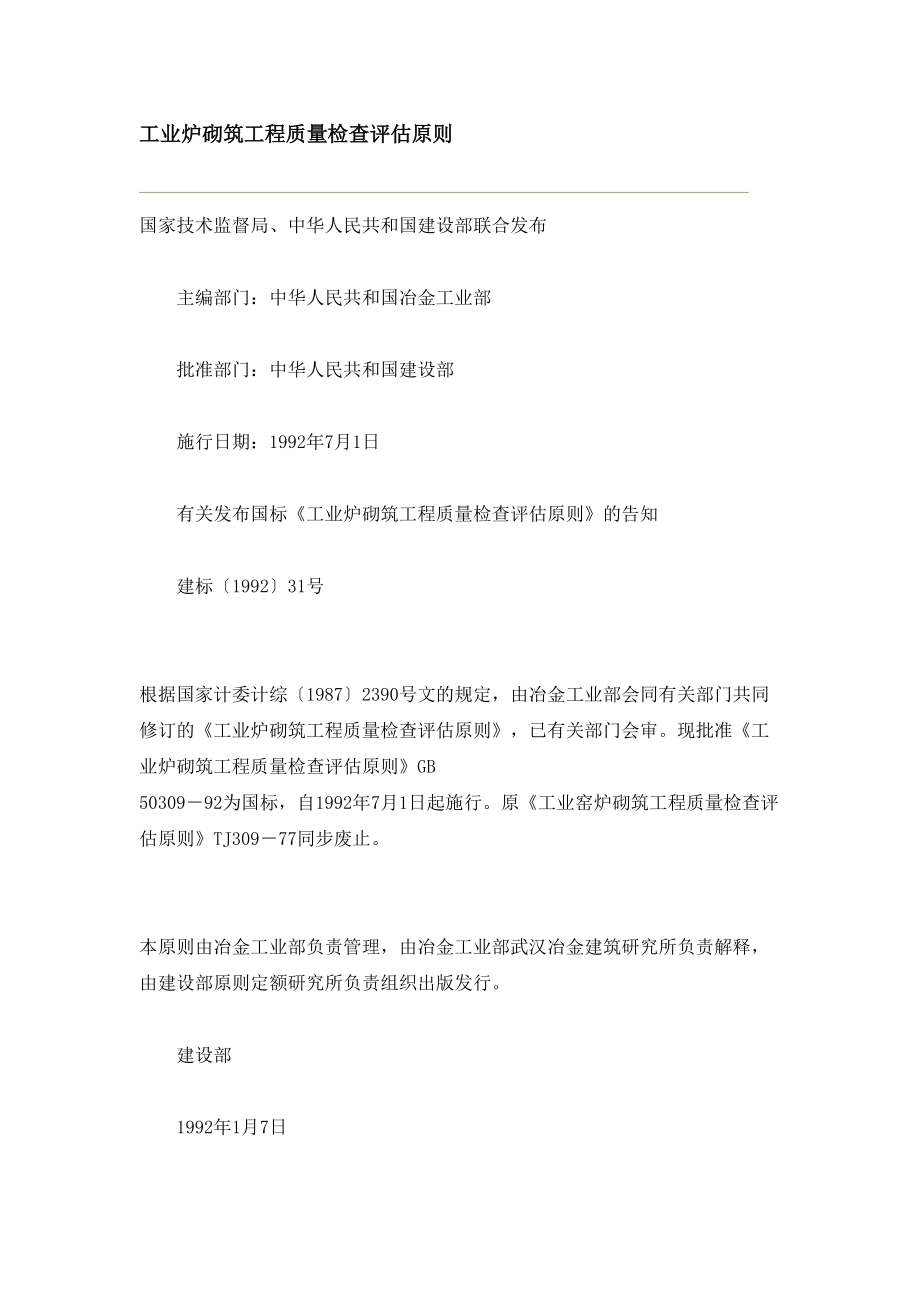

工业炉砌筑工程质量检查评估原则国家技术监督局、中华人民共和国建设部联合发布 主编部门：中华人民共和国冶金工业部 批准部门：中华人民共和国建设部 施行日期：1992年7月1日 有关发布国标《工业炉砌筑工程质量检查评估原则》的告知 建标〔1992〕31号 根据国家计委计综〔1987〕2390号文的规定，由冶金工业部会同有关部门共同修订的《工业炉砌筑工程质量检查评估原则》，已有关部门会审现批准《工业炉砌筑工程质量检查评估原则》GB 50309－92为国标，自1992年7月1日起施行原《工业窑炉砌筑工程质量检查评估原则》TJ309－77同步废止 本原则由冶金工业部负责管理，由冶金工业部武汉冶金建筑研究所负责解释，由建设部原则定额研究所负责组织出版发行 建设部 1992年1月7日 修订阐明 本原则是根据国家计委计综〔1987〕2390号文的规定，由我部负责主编，具体由武汉冶金建筑研究所会同化学工业部、中国有色金属工业总公司和我部所属的有关单位，成立了修订组，对原《建筑安装工程质量检查评估原则工业窑炉砌筑工程》TJ309－77进行修订而成 在修订过程中，修订组进行了广泛的调查研究，认真总结了10近年来工业炉砌筑工程质量检查评估的经验，并广泛征求了全国有关单位的意见，通过反复修改，最后由我部会同有关部门审查定稿。
本原则共分十六章，其中第一、二、三、四章系通用部分，涉及多种工业炉砌筑工程质量检查评估的共同规定；其他各章为所列专业炉砌筑工程质量检查评估的特殊规定本原则未列入专门章节的各工业部门的一般工业炉的砌筑工程，可按本原则的通用部分进行质量检查和评估 在本原则施行过程中，希各单位认真总结经验如发既有需要修改补充之处，请将意见和有关资料寄交我部武汉冶金建筑研究所《工业炉砌筑工程质量检查评估原则》管理组（武汉市青山区和平大道938号，邮政编码：430081），以供此后修订时参照 冶金工业部 1991年4月第一章 总则 第1.0.1条为了统一工业炉砌筑工程质量检查评估措施，增进公司加强管理，保证工程质量，特制定本原则 第1.0.2条本原则合用于多种工业炉砌筑工程的质量检查和评估 第1.0.3条本原则的保证项目，当没有注明检查数量时，均应按全数检查 第1.0.4条本原则的重要指标和规定是根据《工业炉砌筑工程施工及验收规范》GBJ211－87和国家发布的有关技术原则编制的 第二章 质量检查评估的划分、级别、程序及组织 第一节 质量检查评估的划分 第2.1.1条工业炉砌筑工程的质量，应按分项、分部和单位工程划分进行检查和评估。
第2.1.2条工业炉砌筑工程分项、分部和单位工程的划分，应符合下列规定： 一、分项工程应按工业炉的构造或区段划分分项工程当工业炉的砌体工程量不不小于100立方米时，可将一座（台）炉作为一种分项工程，也可将两个或两个以上的部位或区段合并为一种分项工程 二、分部工程应按工业炉的座（台）划分分部工程当一种分部工程中仅有一种分项工程时，则该分项工程即为分部工程 三、单位工程应按一种独立生产系统的工业炉砌筑工程划分 当一种单位工程中仅有一种分部工程时，则该分部工程即为单位工程 注：在一种独立生产系统中，当工业炉砌体工程量不不小于500立方米时，工业炉砌筑工程可作为一种分部工程与其她建筑安装工程一并作为一种单位工程 第二节 质量检查评估的级别 第2.2.1条本原则的分项、分部、单位工程质量，均应分为“合格”与“优良”两个级别 第2.2.2条分项工程的质量级别应符合下列规定： 一、合格： 1、保证项目必须符合本原则的规定； 2、基本项目每项抽检的处均应符合原则的合格规定； 3、容许误差项目抽检的点数中，有80%及其以上的实测值在本原则的容许误差范畴内（其中核心项的实测值必须所有在本原则的容许误差范畴内），其他的实测值也应基本达到本原则容许误差的规定。
二、优良： 1、保证项目必须符合本原则的规定； 2、基本项目每项抽检的处均应符合本原则的合格规定，其中有60%及其以上的处符合优良规定，该项即为优良，优良项数应占检查项数60%及其以上； 3、容许误差项目抽检的点数中，有90%及其以上的实测值在本原则的容许误差范畴内（其中核心项的实测值必须所有在本原则的容许误差范畴内），其他的实潮值也应基本达到本原则容许误差的规定 第2.2.3条分部工程的质是级别应符合下列规定： 一、合格：所含分项工程的质量所有合格； 二、优良：所含分项工程的质量所有合格，其中有60%及其以上达到优良（必须含指定的重要分项工程） 第2.2.4条单位工程的质量级别应符合下列规定： 一、合格： 1、所含分部工程的质量所有合格； 2、质量保证资料基本齐全； 3、观感质量的评估得分率达到70%及其以上 二、优良： 1、所含分部工程的质量所有合格，其中有60%及其以上优良（必须含指定的重要分部工程）； 2、质量保证资料基本齐全； 3、观感质量的评估得分率达到85%及其以上第2.2.5条分项工程的质量不符合本原则合格的规定期，必须及时解决，并按下列规定拟定其质量级别： 一、返工重做的可重新评估质量级别； 二、经检查鉴定达不到原设计规定，但经设计单位确认尚能满足生产安全使用规定，虽具有永久性缺陷，其质量可评为合格，但其所在分部工程不应评为优良。
第三节 质量检查评估程序及组织 第2.3.1条分项工程质量应在班组自检的基本上，由工程负责人组织有关人员进行评估，质量检查员核定分项工程质量检查评估表应采用附录一的格式 第2.3.2条分部工程质量应由相称于施工队一级的技术负责人组织评估，公司技术和质量部门组织核定分部工程质量检查评估表应采用附录二的格式 第2.3.3条单位工程质量应由公司技术负责人组织公司有关部门进行检查评估，并将有关评估资斜提交工程质量监督部门或主管部门核定 质量保证资料核查表应采用附录三的格式 单位工程观感质量评估表应采用附录四的格式 单位工程质量综合评估表应采用附录五的格式 第三章 工业炉砌筑工程质量检查和评估的共同规定 第一节 一般规定 第3.1.1条本章系多种工业炉砌筑工程质量检查和评估的共同规定 第3.1.2条本原则中列入各专门章节的工业炉砌筑工程，应按本章有关规定和各专门章节的特殊规定进行质量检查和评估 本原则中未列入各专门章节的一般工业炉砌筑工程，其质量检查和评估可按本章规定执行 第二节 底和墙 （Ⅰ）保证项目 第3.2.1条耐火材料和制品的品种、牌号，必须符合现行国标的规定和设计规定。
检查措施：观测检查，检查质量证明书或实验报告 第3.2.2条泥浆的品种、牌号、配合比，必须符合设计规定泥浆的稠度及其合用的砌体类别，必须符合《工业炉砌筑工程施工及验收规范》GBJ211—87的规定 检查措施：观测检查，检查质量证明书或实验报告，检查泥浆试配记录 第3.2.3条耐火砌体砖缝的泥浆饱满度，必须不小于90%；对气密性有较严格规定以及有熔融金属或渣侵蚀的底和墙，泥浆满度则必须不小于95% 红砖内衬砖缝的砂（泥）浆饱满度，必须不小于85% 外部红砖砌体砖缝的砂浆饱满度，必须不小于80% 检查数量：每层炉底抽查2～4处；炉墙每1.25m高检查1次，每次抽查2～4处 检查措施：用百格网检查砖面与泥浆粘结面积，每处掀３块砖取其平均值 注：①、耐火砌体干砌时，缝内必须以干耐火粉填满，或填以规定的材料检查数量应符合本条规定，检查措施应为观测检查 ②、当耐火砖的体积、重量很大，无法按上述措施检查泥浆饱满度时，可在施工时观测检查 （Ⅱ）基本项目 第3.2.4条一般工业炉炉底、炉墙砌体砖缝的容许厚度，应符合表3.2.4的规定，其检查数量和检查措施应符合下列规定一般工业炉炉底、炉墙砌体砖缝的容许厚度 表3.2.4项 次项 目砖缝容许厚度（mm）1底和墙32高温或有炉渣作用的底、墙23隔热耐火砖（粘土质、高铝质和硅质） （1）工作层2 （2）非工作层34烧嘴砖25硅藻土砖56红砖内衬57外部红砖8～10 注：设计对炉底、炉墙的砖缝有特殊规定期，其砖缝的容许厚度应符合设计规定。
检查数量：炉底表面抽查2～4处；炉墙每1.25m高检查1次，每次抽查2～4处 对有熔融金属或渣侵蚀的炉底为逐级检查，每层抽查2～4处 检查措施：在每处砌体的5平方米表面上用塞尺检查10点，比规定砖缝厚度大50%以内的砖缝，不超过如下点数： 合格：Ⅱ类砌体4点 Ⅲ、Ⅳ类砌体5点 优良：Ⅱ类砌体2点 Ⅲ、Ⅳ类砌体3点 第3.2.5条炉底砌体应符合下列规定： 合格：砌体错缝砌筑；表面平整误差不超过5mm；最上层炉底的标高及构造形式符合设计规定，砖的长边方向符合《工业炉砌筑工程施工及验收规范》GBJ211—87的规定 优良：砌体错缝砌筑；表面平整误差不超过5mm，其中60%及其以上检查点不超过3mm；最上层炉底的标高及构造形式符合设计规定，砖的长边方向符合《工业炉砌筑工程施工及验收规范》GBJ211—87的规定 检查数量：炉底表面按5平方米面积抽查1处，但不少于3处 检查措施：观测检查，2m靠尺检查，拉线或水准仪检查，检查施工记录 第3.2.6条炉墙错缝应符合下列规定： 合格：砌体错缝对的；圆形炉墙无三层或三环重缝，合门砖均匀分布 优良：砌体错缝对的，墙面垂直缝无明显游移；圆形炉墙无三层或三环重缝，重缝位置不集中在同一地点，合门砖均匀分布。
检查数量：每4m高检查1次，局限性4m按4m计每次抽查2～4处，每处3延长米合门砖全数检查 检查措施：观测检查，尺量检查，检查施工记录 注：①圆形炉墙上下两层砖或同层同环砖的错缝距离不不小于12mm即觉得重缝 ②单环同径圆形炉墙上下两层砖不应有重缝 第3.2.7条砌体中的多种烧嘴、孔洞、通道、膨胀缝及隔热层的构造，应符合下列规定： 合格：烧嘴砖砌体中心线的标高符合设计规定；孔洞、通道的砌筑对的；隔热层的构造符合设计规定；烧嘴砖砌体、孔洞砖砌体与其周边砌体的结合处无明显错牙；膨胀缝留设均匀、平直，位置对的，缝内清洁，并按规定填充材料 优良：烧嘴砖砌体中心线的标高符合设计规定；孔洞、通道的砌筑对的；隔热层的构造符合规定；烧嘴砖砌体、孔洞砖砌体与其周边砌体的结合良好；膨胀缝留设均匀、平直，位置对的，缝内清洁，并按规定填充材料，外表美观 检查数量：烧嘴、膨胀缝均按全数检查，其她项目按砌体部位抽查2～4处 检查措施：观测检查，尺量检查，检查施工记录 第3.2.8条炉墙工作面应符合下列规。
