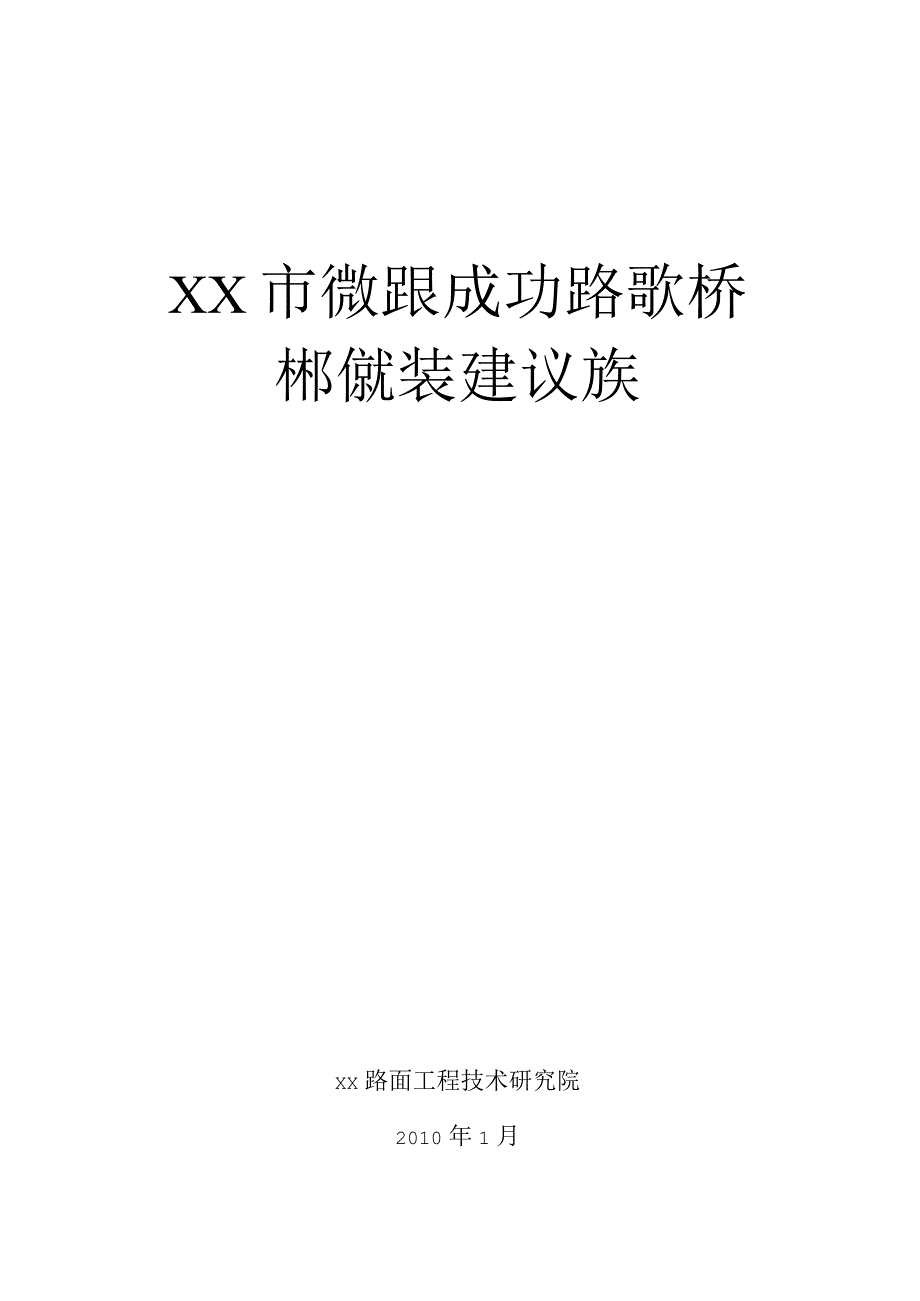

XX市微跟成功路歌桥郴僦装建议族XX路面工程技术研究院2010年1月一、简介通过相关单位检测，XX市成功路、解放路高架桥桥面铺装要紧病害表现为:1、桥面铺装损坏严峻，普遍显现网裂、龟裂、坑槽、破碎或碎裂和桥面贯通横缝和纵形裂痕，局部水泥混凝土显现断裂现象；2、桥面排水不顺畅，致使桥面渗水严峻；3、部份盖梁因预应力不足产生盖梁负弯矩区显现裂痕；4、部份箱梁梁端侧面及底面显现混凝土破碎、剥落、钢筋外露现象缘故分析为：1、桥面铺装层厚度普遍偏薄，均未达到设计要求的厚度（要求13cm）,承载能力较低；2、该桥已运营连年，目前的车辆的数量和核载已超过原设计标准，现有水泥混凝土强度已不能知足现有荷载要求：3、原铺装层防水不良或防水功能失效，致使水对铺装层和结构层造成损坏二、建议铺装结构一、铺装设计思路（1）全数挖除原有水泥混凝土铺装层，假设桥面板有损坏，需考虑对桥面板进行修复；（2）挖除原有水泥混凝土后，必需恢复水泥混凝土调平层至少8cm；（3）需考虑调平层水泥混凝土的强度知足现有交通荷载的要求（设计C40水泥混凝土建议验算强度）；（4）水泥混凝土调平层必需设置钢筋网，以保证调平层有效散布荷载，同时重点增强桥面负弯矩区调平层钢筋的配置或采纳其他方法（采纳粘贴碳纤维布）以幸免调平层受拉开裂；（5）铺装层尽可能采纳薄层铺装，以减轻桥面恒载；（6）重点考虑桥面防水粘结层的设置，以增强铺装层的耐久性，同时爱惜桥梁结构以幸免受到水损坏；(7)考虑铺装层结构的耐久性与防水性能，故建议采纳高弹改性沥青SMA10结构。
二、结构建议建议结构建议铺装结构如下:表1铺装结构铺装层温拌高弹改性沥青SMA10(25〜30mm)应力吸收层改性沥青玛蹄脂(3〜5mm厚，以刚好盖过其下的碎石为宜)防水粘结层AMP-100二阶反应型防水粘结层，用量〜0.4Kg/nf撒布〜小碎石，用量〜反应性树脂封闭层，用量〜后表面处治喷砂吸尘处治，形成干燥、洁净、粗糙的界面，构造深度调平层8cmC40钢纤维水泥混凝土原桥而全部挖除原有水泥混凝土板，并清理洁净总厚度105-110mm铺装材料技术要求一、选用优质玄武岩石料作为桥面铺装沥青混合料用碎石集料，填料采纳石灰石矿粉粗集料、细集料及矿粉应知足我国现行《公路沥青路面施工技术标准》(JTGF40-2004)的相关技术要求二、反映性树脂封锁层所用的撒布碎石除知足《公路沥青路面施工技术标准》(JTGF40-2004)相关要求外，还应知足表2的要求表2反映性树脂封锁上层撒布碎石性能要求技术指标单位要求试验方法石料压碎值%W26JTGE42-2005T0316吸水率%WJTGE42-2005T0307含水率%WJTGE42-2005TO3O5可淘洗掉的成分＜%WJTGE42-2005T0310偏平状颗粒%W10JTGE42-2005T0312冲击破碎值%WJTGE42-2005T0322通过率1.18mm%W10JTGE42-2005TO3O22.36mm%.-9()3、反映性树脂封锁层反映性树脂封锁层技术指标如表3所示。
表3反映性树脂封锁层材料技术要求性能要求粘接强度（25℃）2剪切强度70℃225℃2拉伸伸长率（25C）220%低温弯曲性能（-20C）中20圆棒弯曲90°无裂纹4、AMP-100二阶反映型防水粘结层AMP-100二阶反映型防水粘结材料性能指标见表4表4AMPJ00二阶反映型防水粘结材料技术要求项目指标试验方法外观黑色粘稠液体JC/T975-2005延伸性26mmGB/T16777-1997断裂延伸率力80%GB/T16777-1997低温柔韧性，-25℃±2C无断裂纹GB/T16777-1997粘结强度，25℃2参照JC"975-2005,拉拔力试验仪，拉伸速度S剪切强度，25℃2参照JC/T975-2005,夹角45℃,温度25℃干燥性（25C）表」W4hGB/T16777-1997实干W12hGB/T16777-1997耐热性160±2℃,无流淌和滑动JC/T975-2005抗冻性，-20℃20次不开裂JC408—1991五、沥青结合料SMA所用结合料为6%以上的SBS改性沥青，需知足表5所列指标表5SMA改性沥青技术要求试验项目技术指标针入度(25100g,5s),0.1mm240延度(5℃,5cm/min),cm>25软化点，℃265闪点，℃力240弹性恢复（25℃）,%275旋转薄膜烘箱试验（163^X75min）质量损失，%W针入度比，%265延度(5℃,5cmzmin),cm220改性沥青玛蹄脂所用的改性沥青与上述SMA改性沥青相同。
六、矿物纤维SMA需采纳矿物纤维，以增加SMA混合料的抗疲劳性能，矿物纤维的添加量为混合料重量的5%矿物纤维的性能指标见表8o表8矿物纤维性能技术要求试验项目要求试验方法直径，卬】1W25JT/T533-2004抗拉强度（断裂强度），MPa三500JT"533-2004断裂伸长率，%23JT"533-2004熔点，℃2250JT"533-20047、混合料性能铺装面层SMA10设计混合料性能需知足表9中的技术要求表9改性沥青SMA10混合料性能要求试验项目要求试验方法击实次数双而75次空隙率，%JTJ052-2000TO7O5矿料间隙率，%2马歇尔稳定度，kN2JTJ052-2000T0709冻融劈裂强度比，%280JTJ052-2000T0729粗集料骨架间隙率VCAmix,%
同时为了确保SMA的压实度，需在混合料拌和进程中添加占沥青质量2〜3%的中温化改性剂Sasobit,可降低施工碾压温度，以幸免因薄层沥青混凝土快速散热而阻碍施工压实度八、改性沥青玛蹄脂改性沥青玛蹄脂是由特制的改性沥青与集料依照必然的油石比(15〜18%)热拌而成，其中集料能够由石屑和矿粉组成，也能够只有矿粉，石屑和矿粉指标应知足《公路沥青路面施工技术标准》(JTGF40-2004)中相应的技术要求为增加砂胶的施工和易性拌和进程中添加占沥青质量2〜3%的中温化改性剂Sasobit,改性沥青玛蹄脂需知足表10中的技术要求表10改性沥青玛蹄脂性能要求指标.整重试验方法软化点，七2120JTJO52-2OOO流动性，SW3日本《铺装试验法便览》剪切强度(60℃),MPa2压剪试验空隙率，％W1JTJO52-2OOO渗水率，ml/minW1JTJO52-2OOO-10℃弯曲极限应变，mm/mm26X10-3JTJO52-2OOO要紧施工及检测设备完成该项目所需要的要紧施工和检测设备如表11所示表11要紧施工机械及检测设备一览表设备名称数量(台)用途及要求自动打砂机2~4用于喷砂吸尘沥青混合料拌和楼1拌和能力不低于150t/h改性沥青生产设备1一个带搅拌的30C储罐具有自动调平功能摊铺机1〜2沥青混凝土摊铺载重大于lot的自卸车6-10混合料运输浇注式沥青混凝土专用升温搅拌运输车(Cooker)2〜4改性沥青玛蹄脂生产与运输自重lot以上的双钢轮压路机4〜5其中水平振荡乐路机2〜3台拉拔力测试仪1检测粘结力渗水仪1小型施工机具滚筒、人工手持式夯锤等其他相关设备装载机、灌缝机等施工技术要求1、基面处置（1）混凝土桥面板的预处置可采纳以下方式进行：①打扫，要紧清洁较大粒径的污染物，如泥土，碎石等。
②真空清洁方式，要紧清洁混凝土表面的一些细小尘埃、砂等杂物③紧缩空气法，大体可清除混凝土板上的所有可移动的杂物④蒸汽清洁，要紧清洁混凝土板上的油污等杂物施工时，依照桥面实际情形选择最适宜的处置方式，使桥面板形成干燥、清洁、粗糙的表面2）混凝土桥面板的喷砂处置①混凝土桥面板板采纳喷砂方式进行处置②桥面打砂选择全自动喷砂机进行处置，采纳全钢丸的喷砂方式喷砂速度为100〜300cm/min,喷砂宽度为40〜80cm③喷砂后应清除混凝土表面全数浮浆，经处置的表面应具有粗糙有构造深度的外观3）桥面喷砂处治后、反映性树脂封锁层施工前，必需保证清除所有尘埃、浮浆、油污等杂物，并确保混凝土板干净、干燥二、反映性树脂封锁层施工（1）环境要求①遇下雨、下雪、结露等天气条件时，严禁涂布作业②反映性树脂的固化速度和粘度受温度阻碍专门大，施工温度宜操纵在15〜40C,或依照材料供给商的要求执行③涂布前，混凝土表面应清理完全，无任何污染物2）施工①能够采纳机械喷涂和人工滚涂方式进行施工②反映性树脂封锁层由多组分混合而成，采纳人工施涂方式时，需依照材料供给商的要求对各组分准确的称量混合同时需专用手持机械对其搅拌，使其混合均匀。
③施工分两步进行第一，将混合后的反映性树脂均匀施工在已处置的桥面板上，用量操纵采纳必然面积涂布必然量的平均用量法操纵，用量为〜kg/肝，施工中需注意不得显现漏涂、堆积、流淌等现象；反映性树脂封锁底层涂布后，在其未固化前，撒布〜小碎石，要求小碎石撒布均匀，用量为〜kg/nf,要求小碎石沉入到反映性树脂内部；反映性树脂固化后，将其表面未粘牢的小碎石扫去或用高压空气吹去；并进行打扫处置3、AMP-100二阶反映型防水粘结层施工界面清洁干净，并完全干燥后，即可进行AMP-100二阶反映型防水粘结层的施工可采纳人工涂布和喷洒两种方式进行1）人工涂布施工前，将其倒入适当大小的容器中，轻微搅拌3-5min,由操作人员用滚筒将其均匀地涂布于水泥混凝土或其它处置基面上一样推荐采纳该方式注意应尽可能滚涂均匀2）喷洒施工面积不大时，可人工手持喷枪施工，由操作人员手持喷枪，均匀地涂布面积较大时，也可采纳沥青洒布车进行洒布，但需严格操纵洒布量，洒布需均匀注意，采纳喷洒施工时，洒布完后要及时清洗管道，以避免堵塞管道，同时注意利用大桶时必需搅拌均匀，以避免空气侵入图1防水粘结层人工滚涂方式图2防水粘结层喷洒方式注：为达到好的施工成效，AMP-100二阶反映型防水粘结层需采纳两次分次实施，常温下第一次和第二次实施之间的时刻距离应在4〜8小时，AMP-100二阶反映型防水粘结层。
