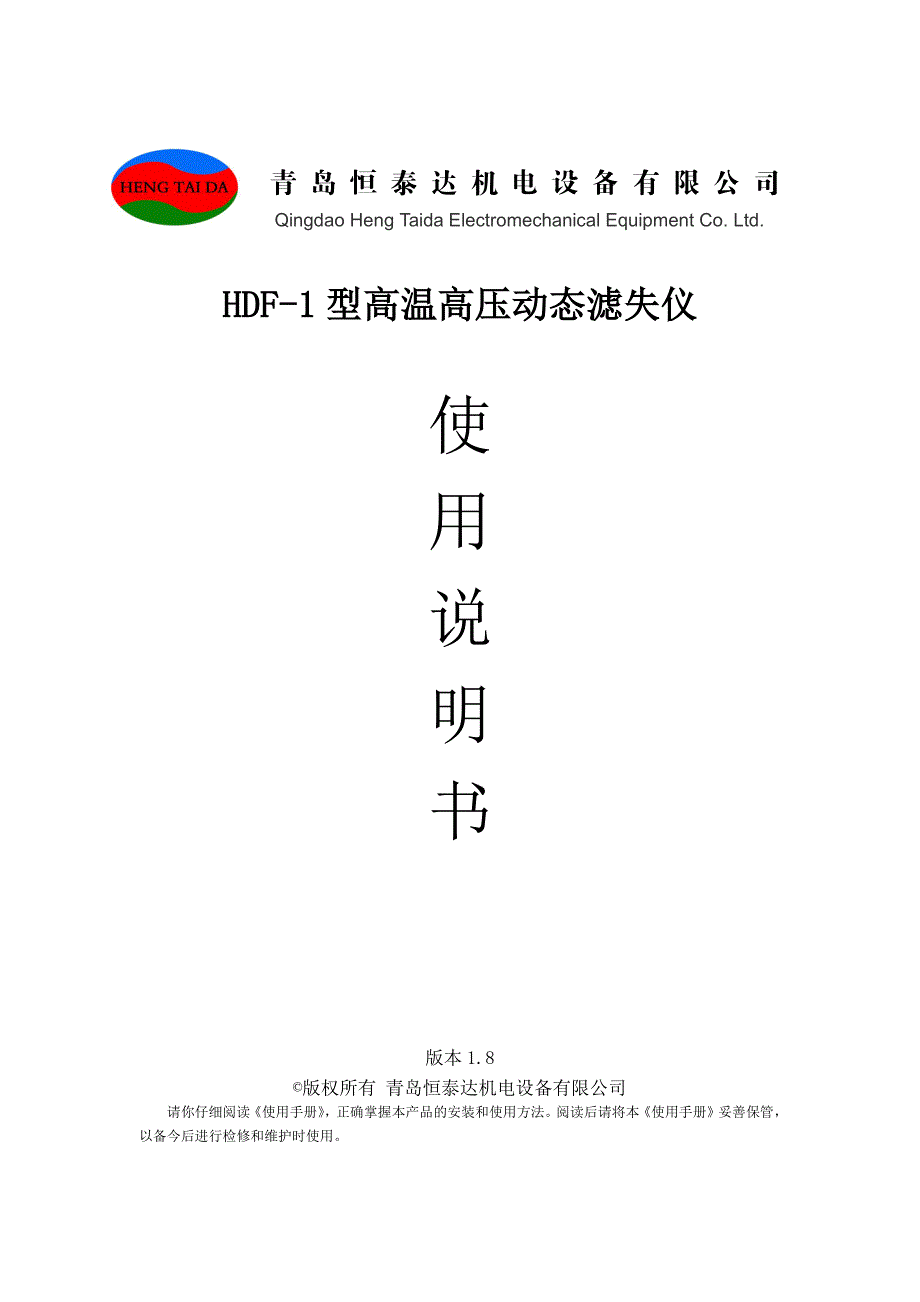

青 岛 恒 泰 达 机 电 设 备 有 限 公 司Qingdao Heng Taida Electromechanical Equipment Co. Ltd.HDF-1型高温高压动态滤失仪使用说明书版本1.8©版权所有青岛恒泰达机电设备有限公司请你仔细阅读《使用手册》，正确掌握本产品的安装和使用方法阅读后请将本《使用手册》妥善保管，以备今后进行检修和维护时使用目录一、概述.............................................................................................................................................1二、型号及规格.................................................................................................................................1三、仪器的主要技术参数.................................................................................................................1四、仪器的结构与工作原理.............................................................................................................2五、仪器的操作：.....................................................................................................................10六、仪器的维护与保养...................................................................................................................15七、仪器的运输与储存...................................................................................................................15八、故障的判定与排除...................................................................................................................16九、随机配件、工具、主要零部件及技术文件一览表..............................................................17-1-一、概述在钻井和完井工作中,会出现两种类型的滤失,一种是钻井液停止循环后的静态滤失,滤饼逐渐变厚, 滤失随时间减少。
另一种类型是循环的钻井液冲刷滤饼时产生的动态滤失，因各种钻井液静态和动态滤失不一定成比例关系，因此对于钻井液在动态状况下的滤失量的测量尤为重要hdf-1型高温高压动态滤失仪，克服目前国内常用的各种静态滤失仪的不足，使测试结果逼近井下实际情况，该仪器可准确而安全的测量钻井液、水泥浆在静态和动态状况下的滤失性能，为实现科学、快速优质、安全钻井提供可靠数据用途：hdf-1型高温高压动态滤失仪是一种模拟深井（高温高压）下钻井和水钻井液滤失量的测试仪器，它适用于：1、静态滤失及滤饼制取试验：常温至232℃内任何温度，钻井液杯最大工作压力小于7.1MPa,滤失压差3.5MPa,滤失面积22.6cm22、动态滤失及滤饼制取试验：常温至150℃内任何温度，钻井液杯最大工作压力小于7.1MPa,滤失压差3.5MPa,滤失面积22.6cm23、有双重漏网，可满足水泥浆的测量二、型号及规格hdf-1型三、仪器的主要技术参数 主要技术参数序号 名 称 技 术 参 数1 电源 220V±5%，50Hz，2 功率 1.2KW3 调速范围 ~800r/min （无级调速）；4 静态滤失测验工作温度 ≤232℃5 动态滤失测验工作温度 ≤150℃6 过滤面积 22.6cm27 钻井液杯安全工作压力 8MPa8 回压器安全工作压力 4MPa9 钻井液杯容量 500ml10 回压接收器容量 95ml11 加热速度 电源接通后30分钟，加热器温升为200℃以上12 加热精度 恒温后加热器温度变化＜±3℃，钻井液室＜±2℃13 气源 不含油、水等杂质的氮气，二氧化碳气体。
严禁使用氧气-2-四、仪器的结构与工作原理该仪器由以下部分组成：（一）动力传动组件：由电机、皮带轮、横梁、锁紧手柄、皮带罩等组成是仪器的动力传动系统二）调压管汇组件：由阀座、阀芯、气源接头、调压手柄、高压胶管、压力表等组成，是一个高压减压装置，高压经减压稳压，以提供实验所需压力试验完毕后放出系统中的气体见（图一）（图一）管汇结构图（表一）管汇结构明细表序号 编 号 名称及规格 数量1 QG80 高压胶管 12 QG80 保险阀 23 QG80 减压阀组件（左） 14 GB308-77 Y-60压力表16MPa 15 QG80-3-3 四通管接 16 GB308-77 Y-60压力表25MPa 17 GB308-77 Y-60压力表16MPa 18 QG80 减压阀组件（右） 19 QG80 高压胶管 110 QG80-20 气瓶接帽 111 QG80-21 气瓶接管 180.8 101.6MPa0 2.5 01.20.4 氮气表 5 122.5MPa 25 MPa0 162.520氮气表15 4 氮气表-3-（三）钻井液杯组件：有动密封、钻井液杯、杯盖、耐油密封圈、滤网、紧定螺钉等组成。
能承受8MPa压力、容量为350ml、耐腐蚀的不锈钢容器见（图二）（图二）钻井液杯结构图（表二）钻井液杯组件结构明细表序号 编 号 名称及规格 数量1 GB78-85 锥端紧定螺钉M8×10 12 GB3452.1-82 “O”型密封圈（φ63×3.1） 23 GGS42·01-07 杯盖 14 988 高压滤纸 15 HDF-03-01 钻井液杯 16 HDF-03-02 转轴主体 17 HDF-03-03 输气接头 18 垫圈 19 GB3452.1-82 “O”型圈Φ63×3.1 1-4-（四）滤液接收器组件：由接收器、接收器端盖、三通阀、放气阀杆等组成是用来接收滤液，调节接收器内压力用见（图三）（图三）滤液接收器组件结构图（表三）滤液接收器组件结构明细表（五）三通组件：由三通、放气阀、气源接头、固定销组成是用来连接输气管和连通阀杆，实验完后放掉管汇系统内余气见（图四）序号 图 号 名称及规格 数量1 GGS42·01-03-01 放气阀体 12 GB3452.1-82 “O”型圈Φ8×1.9 13 GGS42·01-03-03 密封垫 14 GGS42·01-03-04 压帽 15 GGS42·01-03-02 放气阀杆 16 GGS71-03-01 接收器端盖 17 GB3452.1-82 “O”型圈Φ36.8×2.4 18 GGS71-03-02 回压失水接收器 19 GGS71-04-03 输出接头 110 垫圈 111 GGS42·01-13-01 固定销 1序号 图号及型号 名称及规格 数量1 GGS42·01-14-1 固定销 12 GGS42·01-14-2 三通 13 QG80-23 输出接头 14 GGS42·01-14-3 放气阀杆 1（图四）三通组件结构图 （表四）三通组件结构明细表-5-（六）电器控制箱组件：由转速表、电子温控仪、电源开关、电源、接触器等组成。
用来控制动力部分的转动和加热保温箱的加温和恒温见（图五）（图五）电器控制箱操作图说明：1电源指示灯：接通电源指示灯亮2转速表：显示电机转速3转速调节钮：调节电机转速4电机开关：控制电机的开和关5温控表：控制加热保温箱的加热，显示保温箱和钻井液杯的温度6泥浆杯温度显示7总电源开关8电源线（七）加热保温箱：由加热套、加热棒、保温层、罩盒等组成是实验时用来对钻井液杯组件进行加温和恒温6-（八）仪器使用结构图：（图六）仪器使用结构图（表五）仪器使用结构明细表序号 图号及型号 名称及规格 序号 图号及型号 名称及规格1 HDF-1-01-00 底座 28 皮带罩2 QG80 管汇 29 传动组件3 GGS71-03-00 滤液接收器组件件 30 移动手柄4 GGS42·01-05 连通阀杆 31 锁紧手柄5 HDF-1-02-00 加热保温箱 32 皮带涨紧轮6 HDF-03-00 钻井液杯组件 33 固定盘7 GGS42·01-14 三通组件 34 电器控制箱组件8 HDF-06-08 定位块 35 调压手柄19 HDF-06-13 定位轴 36 调压手柄2r/minMIN OFFONOFF ON测量MAX 8氮气表4 MPa2.50 氮气表MPa2.55 1012 016 40201525 8氮气表 12MPa2.5 16-7-（九）转轴主体组件结构图：（图七）转轴主体组件结构图（表六）转轴主体组件结构明细表序号 图 号 名称及规格 数量1 HDF-03-02-01 叶片 12 HDF-03-02-02 叶片轴 13 HDF-03-02-03 搅拌轴 14 GB3452.1-82 “O”型圈Φ16×2.4 15 HDF-03-02-04 油杯 16 GB3452.1-82 “O”型圈Φ37×3.5 17 HDF-03-02-05 密封座 18 GB9877.1-88 油封B25×12×10 19 HDF-03-02-06 油封头 110 HDF-03-02-07 密封挡圈 111 GB276-82 轴承101 112 HDF-03-02-08 钻井液杯上盖13 GB119-86 紧定螺钉14 HDF-03-02-09 拨柱15 GB3452.1-82 “O”型圈Φ16×2.416 GB3452.1-82 “O”型圈Φ65×3.1-8-（十）转轴主体组件拆分示意图：1、拆卸顺序图（图八）转轴主体拆卸顺序图-9-2、圆柱销拆卸图（图八）转轴主体拆卸顺序图（十一）附表一对不同实验温度推荐的滤筒始压和回压温 度 始 压（钻井液室压力） 回 压（接收室压力）℃ ℉ MPa Kg•fcm2 磅/吋2 MPa Kg•f/cm2 磅/吋2＜94 ＜200 3.15 35.15 500 0 0 094～149 200～300 4.14 42.18 600 0.67 7.0 100149.～177 301～350 4.48 45.70 650 1.03 10.5 150177.2～190.5 351～375 4.82 49.20 700 1.37 14.0 200191～204.5 376～400 5.17 52.73 750 1.73 17.6 250205～218 401～425 5.86 59.75 850 2.40 24.6 350218.9～232 426～450 6.55 66.80 950 3.10 31.6 450232.8～246 451～475 7.24 73.80 1050 3.80 38.7 550246.7～260 476～500 8.27 84.36 1200 4.82 49.2 700（十二）工作原理该仪器是在模拟井下作业的实际状况而确定的参数进行工作的，它是将钻井液通。
