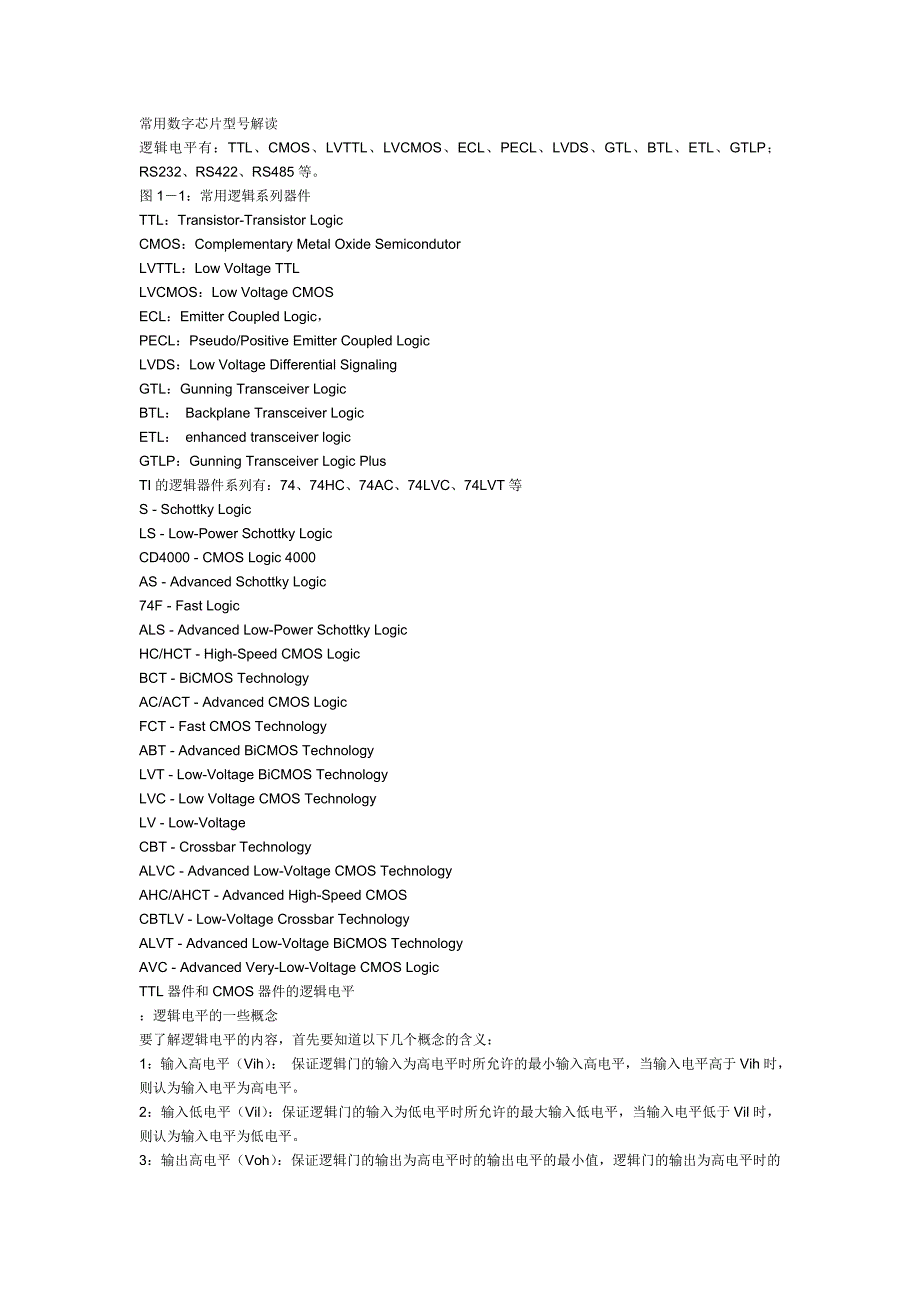

常用数字芯片型号解读逻辑电平有：TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVDS、GTL、BTL、ETL、GTLP ；RS232、RS422、RS485 等图 1－1 ：常用逻辑系列器件TTL：Transistor-Transistor LogicCMOS：Complementary Metal Oxide SemicondutorLVTTL： Low Voltage TTLLVCMOS：Low Voltage CMOSECL：Emitter Coupled Logic，PECL：Pseudo/Positive Emitter Coupled LogicLVDS：Low Voltage Differential SignalingGTL：Gunning Transceiver LogicBTL： Backplane Transceiver LogicETL： enhanced transceiver logicGTLP：Gunning Transceiver Logic PlusTI 的逻辑器件系列有：74、74HC、74AC、74LVC、74LVT 等S - Schottky LogicLS - Low-Power Schottky LogicCD4000 - CMOS Logic 4000AS - Advanced Schottky Logic74F - Fast LogicALS - Advanced Low-Power Schottky LogicHC/HCT - High-Speed CMOS LogicBCT - BiCMOS TechnologyAC/ACT - Advanced CMOS LogicFCT - Fast CMOS TechnologyABT - Advanced BiCMOS TechnologyLVT - Low-Voltage BiCMOS TechnologyLVC - Low Voltage CMOS TechnologyLV - Low-VoltageCBT - Crossbar TechnologyALVC - Advanced Low-Voltage CMOS TechnologyAHC/AHCT - Advanced High-Speed CMOSCBTLV - Low-Voltage Crossbar TechnologyALVT - Advanced Low-Voltage BiCMOS TechnologyAVC - Advanced Very-Low-Voltage CMOS LogicTTL 器件和 CMOS 器件的逻辑电平：逻辑电平的一些概念要了解逻辑电平的内容，首先要知道以下几个概念的含义：1：输入高电平（Vih）： 保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于 Vih时，则认为输入电平为高电平。
2：输入低电平（Vil ）：保证逻辑门的输入为低电平时所允许的最大输入低电平，当输入电平低于 Vil 时，则认为输入电平为低电平3：输出高电平（Voh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此 Voh4：输出低电平（Vol）：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此 Vol5：阀值电平(Vt)： 数字电路芯片都存在一个阈值电平，就是电路刚刚勉强能翻转动作时的电平它是一个界于 Vil、Vih 之间的电压值，对于 CMOS 电路的阈值电平，基本上是二分之一的电源电压值，但要保证稳定的输出，则必须要求输入高电平> Vih，输入低电平 Vih > Vt > Vil > Vol6：Ioh ：逻辑门输出为高电平时的负载电流（为拉电流） 7：Iol：逻辑门输出为低电平时的负载电流（为灌电流） 8：Iih：逻辑门输入为高电平时的电流（为灌电流） 9：Iil ：逻辑门输入为低电平时的电流（为拉电流） 门电路输出极在集成单元内不接负载电阻而直接引出作为输出端，这种形式的门称为开路门开路的TTL、CMOS、ECL 门分别称为集电极开路（OC） 、漏极开路（OD） 、发射极开路（OE） ，使用时应审查是否接上拉电阻（OC、OD 门）或下拉电阻（OE 门） ，以及电阻阻值是否合适。
对于集电极开路（OC）门，其上拉电阻阻值 RL 应满足下面条件：（1）： RL （VCC－Vol）/（Iol＋m*Iil）其中 n：线与的开路门数；m：被驱动的输入端数常用的逻辑电平·逻辑电平：有 TTL、CMOS、LVTTL、ECL 、PECL 、GTL；RS232、RS422、LVDS 等·其中 TTL 和 CMOS 的逻辑电平按典型电压可分为四类： 5V 系列（5V TTL 和 5V CMOS） 、3.3V 系列，2.5V 系列和 1.8V 系列·5V TTL 和 5V CMOS 逻辑电平是通用的逻辑电平·3.3V 及以下的逻辑电平被称为低电压逻辑电平，常用的为 LVTTL 电平·低电压的逻辑电平还有 2.5V 和 1.8V 两种·ECL/PECL 和 LVDS 是差分输入输出·RS-422/485 和 RS-232 是串口的接口标准，RS-422/485 是差分输入输出，RS-232 是单端输入输出TTL 和 CMOS 的逻辑电平关系图 2－1 ： TTL 和 CMOS 的逻辑电平图上图为 5V TTL 逻辑电平、 5V CMOS 逻辑电平、LVTTL 逻辑电平和 LVCMOS 逻辑电平的示意图。
5V TTL 逻辑电平和 5V CMOS 逻辑电平是很通用的逻辑电平，注意他们的输入输出电平差别较大，在互连时要特别注意另外 5V CMOS 器件的逻辑电平参数与供电电压有一定关系，一般情况下，Voh≥Vcc-0.2V，Vih≥0.7Vcc；Vol≤0.1V，Vil≤0.3Vcc；噪声容限较 TTL 电平高JEDEC 组织在定义 3.3V 的逻辑电平标准时，定义了 LVTTL 和 LVCMOS 逻辑电平标准LVTTL 逻辑电平标准的输入输出电平与 5V TTL 逻辑电平标准的输入输出电平很接近，从而给它们之间的互连带来了方便 LVTTL 逻辑电平定义的工作电压范围是 3.0－3.6VLVCMOS 逻辑电平标准是从 5V CMOS 逻辑电平关注移植过来的，所以它的 Vih、Vil 和 Voh、Vol 与工作电压有关，其值如上图所示LVCMOS 逻辑电平定义的工作电压范围是 2.7－3.6V 5V 的 CMOS 逻辑器件工作于 3.3V 时，其输入输出逻辑电平即为 LVCMOS 逻辑电平，它的 Vih 大约为0.7×VCC＝2.31V 左右，由于此电平与 LVTTL 的 Voh（2.4V ）之间的电压差太小，使逻辑器件工作不稳定性增加，所以一般不推荐使用 5V CMOS 器件工作于 3.3V 电压的工作方式。
由于相同的原因，使用LVCMOS 输入电平参数的 3.3V 逻辑器件也很少JEDEC 组织为了加强在 3.3V 上各种逻辑器件的互连和 3.3V 与 5V 逻辑器件的互连，在参考 LVCMOS和 LVTTL 逻辑电平标准的基础上，又定义了一种标准，其名称即为 3.3V 逻辑电平标准，其参数如下：图 2－2 ：低电压逻辑电平标准从上图可以看出，3.3V 逻辑电平标准的参数其实和 LVTTL 逻辑电平标准的参数差别不大，只是它定义的Vol 可以很低（0.2V） ，另外，它还定义了其 Voh 最高可以到 VCC-0.2V，所以 3.3V 逻辑电平标准可以包容 LVCMOS 的输出电平在实际使用当中，对 LVTTL 标准和 3.3V 逻辑电平标准并不太区分，某些地方用 LVTTL 电平标准来替代 3.3V 逻辑电平标准，一般是可以的JEDEC 组织还定义了 2.5V 逻辑电平标准，如上图所示另外，还有一种 2.5V CMOS 逻辑电平标准，它与上图的 2.5V 逻辑电平标准差别不大，可兼容低电压的逻辑电平还有 1.8V、1.5V、1.2V 的逻辑电平TTL 和 CMOS 逻辑器件逻辑器件的分类方法有很多，下面以逻辑器件的功能、工艺特点和逻辑电平等方法来进行简单描述。
TTL 和 CMOS 器件的功能分类按功能进行划分，逻辑器件可以大概分为以下几类： 门电路和反相器、选择器、译码器、计数器、寄存器、触发器、锁存器、缓冲驱动器、收发器、总线开关、背板驱动器等1：门电路和反相器逻辑门主要有与门 74X08、与非门 74X00、或门 74X32、或非门 74X02、异或门 74X86、反相器 74X04等2：选择器选择器主要有 2-1、4-1 、8-1 选择器 74X157、74X153、74X151 等3： 编/译码器编/译码器主要有 2/4、3/8 和 4/16 译码器 74X139、74X138、74X154 等4：计数器计数器主要有同步计数器 74X161 和异步计数器 74X393 等5：寄存器寄存器主要有串-并移位寄存器 74X164 和并- 串寄存器 74X165 等6：触发器触发器主要有 J-K 触发器、带三态的 D 触发器 74X374、不带三态的 D 触发器 74X74、施密特触发器等7：锁存器锁存器主要有 D 型锁存器 74X373、寻址锁存器 74X259 等8：缓冲驱动器缓冲驱动器主要有带反向的缓冲驱动器 74X240 和不带反向的缓冲驱动器 74X244 等。
9：收发器收发器主要有寄存器收发器 74X543、通用收发器 74X245、总线收发器等10：总线开关总线开关主要包括总线交换和通用总线器件等11：背板驱动器背板驱动器主要包括 TTL 或 LVTTL 电平与 GTL/GTL+（GTLP）或 BTL 之间的电平转换器件TTL 和 CMOS 逻辑器件的工艺分类特点按工艺特点进行划分，逻辑器件可以分为 Bipolar、CMOS、BiCMOS 等工艺，其中包括器件系列有：Bipolar（双极）工艺的器件有： TTL、S、LS、AS、F、ALSCMOS 工艺的器件有： HC、HCT 、CD40000、ACL、FCT、LVC 、LV、CBT、ALVC、AHC 、AHCT、CBTLV 、AVC 、GTLPBiCMOS 工艺的器件有： BCT、ABT、LVT、ALVTTTL 和 CMOS 逻辑器件的电平分类特点TTL 和 CMOS 的电平主要有以下几种：5VTTL、5VCMOS（Vih≥0.7*Vcc，Vil≤0.3*Vcc） 、3.3V 电平、2.5V 电平等5V 的逻辑器件5V 器件包含 TTL、S、LS 、ALS、AS、HCT 、HC、BCT、74F、 ACT、AC 、AHCT、AHC、ABT 等系列器件3.3V 及以下的逻辑器件包含 LV 的和 V 系列及 AHC 和 AC 系列，主要有 LV、AHC、AC、ALB、LVC、ALVC 、LVT 等系列器件。
具体情况可以参考下图：图 3－1 ： TI 公司的逻辑器件示例图：包含特殊功能的逻辑器件A．总线保持功能（Bus hold）由内部反馈电路保持输入端最后的确定状态，防止因输入端浮空的不确定而导致器件振荡自激损坏；输入端无需外接上拉或下拉电阻，节省 PCB 空间，降低了器件成本开销和功耗，见图6－3ABT、LVT、ALVC、ALVCH、ALVTH 、LVC、GTL 系列器件有此功能 命名特征为附加了“H” 如：74ABTH16244图 3－2 ：总线保持功能图 图 3－3：串行阻尼电阻图B．串联阻尼电阻（series damping resistors）输出端加入串联阻尼电阻可以限流，有助于降低信号上冲/下冲噪声，消除线路振铃，改善信号质量如图 6－4 所示具有此特征的 ABT、LVC、LVT、ALVC 系列器件在命名中加入了“2”或“R” 以示区别，如A。
