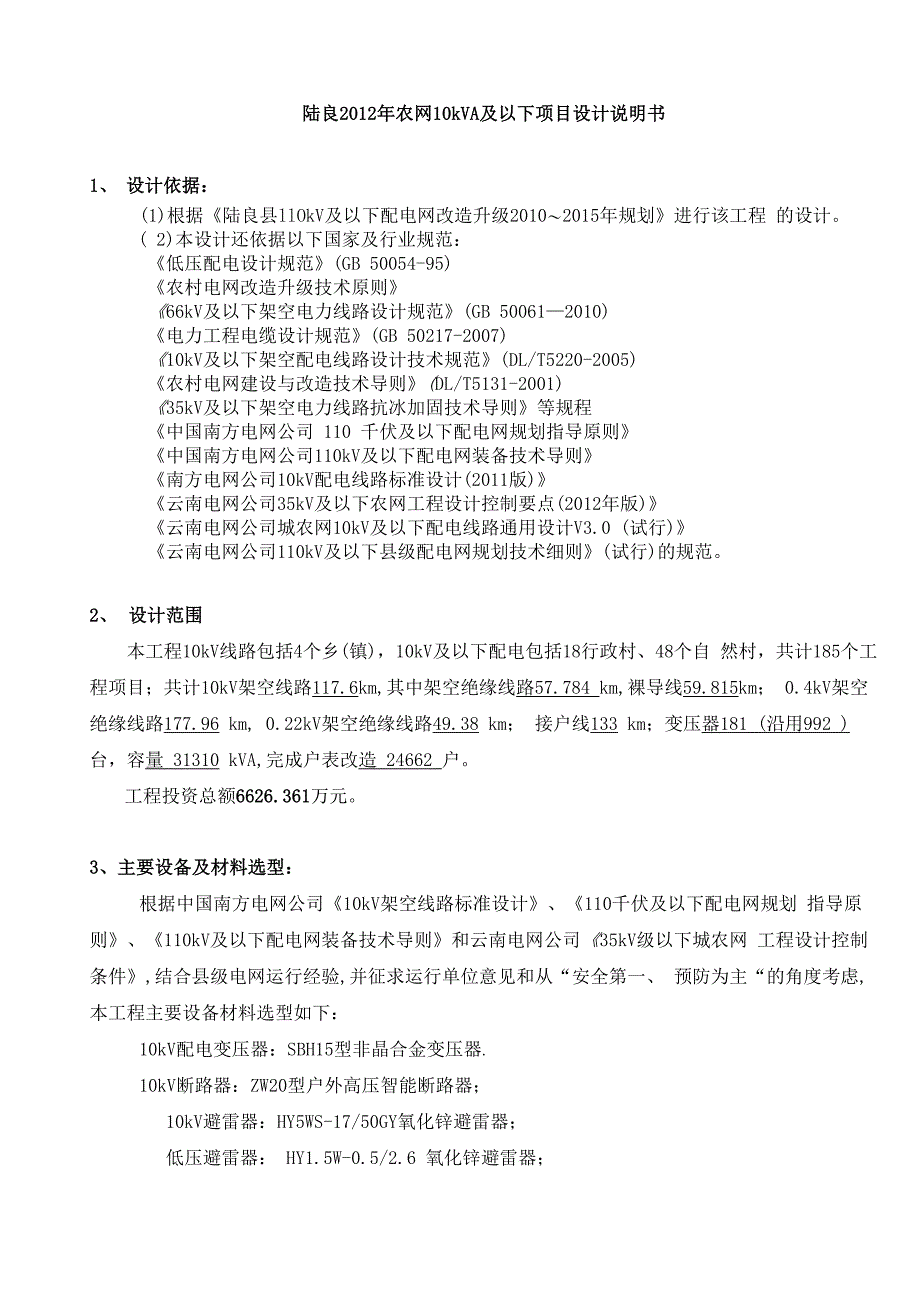

陆良2012年农网10kVA及以下项目设计说明书1、 设计依据：(1)根据《陆良县llOkV及以下配电网改造升级2010〜2015年规划》进行该工程 的设计 2)本设计还依据以下国家及行业规范：《低压配电设计规范》(GB 50054-95)《农村电网改造升级技术原则》《66kV及以下架空电力线路设计规范》(GB 50061—2010)《电力工程电缆设计规范》(GB 50217-2007)《10kV及以下架空配电线路设计技术规范》(DL/T5220-2005)《农村电网建设与改造技术导则》(DL/T5131-2001)《35kV及以下架空电力线路抗冰加固技术导则》等规程《中国南方电网公司 110 千伏及以下配电网规划指导原则》《中国南方电网公司110kV及以下配电网装备技术导则》《南方电网公司10kV配电线路标准设计(2011版)》《云南电网公司35kV及以下农网工程设计控制要点(2012年版)》《云南电网公司城农网10kV及以下配电线路通用设计V3.0 (试行)》《云南电网公司110kV及以下县级配电网规划技术细则》(试行)的规范2、 设计范围本工程10kV线路包括4个乡(镇)，10kV及以下配电包括18行政村、48个自 然村，共计185个工程项目；共计10kV架空线路117.6km,其中架空绝缘线路57.784 km,裸导线59.815km； 0.4kV架空绝缘线路177.96 km, 0.22kV架空绝缘线路49.38 km； 接户线133 km；变压器181 (沿用992 )台，容量 31310 kVA,完成户表改造 24662 户。
工程投资总额6626.361万元3、主要设备及材料选型：根据中国南方电网公司《10kV架空线路标准设计》、《110千伏及以下配电网规划 指导原则》、《110kV及以下配电网装备技术导则》和云南电网公司《35kV级以下城农网 工程设计控制条件》,结合县级电网运行经验,并征求运行单位意见和从“安全第一、 预防为主“的角度考虑,本工程主要设备材料选型如下：10kV配电变压器：SBH15型非晶合金变压器.10kV断路器：ZW20型户外高压智能断路器；10kV避雷器：HY5WS-17/50GY氧化锌避雷器；低压避雷器： HY1.5W-0.5/2.6 氧化锌避雷器；10kV 跌落式熔断器：RW7 （11） -10/100；10kV电缆：YJV22聚乙烯护套钢带铠装电力电缆；0.4kV电缆：YJV聚乙烯护套电力电缆；杆上配电变压器低压侧采用智能JP柜出线（100kVA及以下一回、125kVA及以上 两回）；10kV架空导线一般选用LGJ钢芯铝绞线及JKLYJ-10绝缘导线；10kV 横担:绝缘导线采用 HD-16/63（75、80、90）-230；裸导线采用 HD-18/ 75 （80、 90）-230；10kV悬式绝缘子选用XP-70，针式绝缘子选用P-20T（20M）；0.4/0.22kV 架空导线选 JKLYJ-1 绝缘导线；0.4/0.22kV 绝缘子用 XP-40C、ED-1, 下线横担绝缘子用ED-2，架子绝缘子用ED-3；另外根据南方电网公司规定和运行单位要求,低压线（四线、二线）中的零线所 采用的绝缘子需用棕色区分，故订货和施工时应特别注意。
一户一表”所用电能表选用DDSI （5〜40A）载波电度表；漏电开关选用工作电 压220V,工作电流232A，对地漏电动作电流W30mA；下户线、接户线选用聚氯乙烯绝 缘，铝芯导线截面选用不低于 10mm24、改造的必要性：10kV035#杨家坝主干线、10kV0315#大咀子主干线、10kV01125#农排主干线、10kV075#沙戈村主干线所区域主要是乡村供电区域，根据陆良县供电局的规划，原主干 线路年代已久老化，导线截面积过小，达不到改造的要求；该主线的10kV分支线改造 也不完善，导线截面积过小，电杆高度不够，年代已久老化；其次这4条线路的供电范 围内的部分配变容量和台区低压线路尚未实施改造；主要表现为供电范围内还存在较多 的未改造的坡股线路、导线截面小、电杆高度不够、线路老化、跨房较多，存在严重的 安全隐患，严重的影响了当地居民用户的生命和财产安全，另一方面是台区分布和低压 网络结构不合理，以至于影响该区域内的供电可靠性，从而限制了该区域的用电负荷发 展，同时对当地的经济发展产生严重制约原低压台区容量太小，供电半径过大，随着 人口的增长，居民生活水平提高，农副加工、农业排灌、商业用电、小型加工厂，原变 压器不能满足现居民用电。
原0.4kV、0.22kV出线采用裸导线，导线截面小、线路老化、 跨房较多，存在严重的安全隐患，严重的影响了当地居民用户的生命和财产安全现增 大变压器容量，0.4kV、0.22kV出线采用绝缘导线，减少安全隐患，提高供电质量5、 绝缘线的选用：本次10kV线路选用LGJ钢芯铝绞线及JKLYJ-1O绝缘导线，空旷地带采用LGJ 钢芯铝绞线10kV进村跨房和跨林地带采用JKLYJ-10绝缘导线，减少安全隐患，提高 供电质量6、 真空断路器的选用：由于10kV035#杨家坝主干线、10kV0315#大咀子主干线、10kV01125#农排主干线、 10kV075#沙戈村主干线过长，采用“两开关、三分段”，为了检修安全，提高供电可靠 性在10kV分支线与低压台区T接点负荷过重的地方，分别安装了真空断路器，提高 了供电安全性、可靠性7、 主要工程量（1）主要工程量汇总：项目线路长度（km）杆塔（基）设备（台）改造 户数 （户）裸 导 线绝 缘 线电 缆电杆铁塔沿用 杆真空开关隔离开关JP 柜配变台数容量kVA低压 电缆 （km）10 kV 线 路59.81557.78017262674323配电变压器5.43181181 （沿 用92 台）313104.589低压线路227.340229732826户表133246622）工程预算汇总：序号数量单位数量投资（万元）单位造 价造价单 位110kV长度（km）117.61276.3410.85万元/km2400V长度（km）177.961687.759.48万元/km3220V长度（km）49.381099.4522.27万元/km4配变容量(kVA)309501087.500.04万元/kVA5户表户数246621475.510.06万元/户合计总投资户均6626.360.305万元/户3）施工设计技术资料①、陆良县乡（镇）10kV主次干线路施工设计技术资料如份，详见下表:编 号料称 资名资料 份数路称 线名图 号备注135kV大咀子变电站 10kV035#杨家坝主干 线1035#杨家 坝主干线 8号杆LL—ZG—DZZ—035YJB01235kV大咀子变电站 10kV0315大咀子主 干线10315大咀 子主干线36号杆LL—ZG—DZZ—0315DZZ013110kV大西变电站 10kV01125#农排主干 线101125#农排主干线LL—ZG—DX—01125NP01435kV石槽河变电站10kV075#沙戈村主干 线1075#沙戈 村主干线LL—ZG—SCH—075SGC01②、陆良县乡（镇）村委会户表施工设计技术资料共」d份，详见下表:编号资料袋名称资料份数村（居）委会及线路名称配变台区备注1郭豕村村委会 改造工程1郭家村加工房1社变11郭家村常家村东头02号变11郭家村公路边变03号11郭家村西头（村委会院内）04号 变11郭家村中村05号变11郭豕村村委会东头06号变11郭家村办事处四堡村13社07变11郭家村村委会四堡村13社08变11郭家村村委会常家村西头09变11郭家村村委会常家村一社10号变11郭家村四堡路口 11号变11郭家村东头12社12号变11郭家村郭顺昌13号变11郭家村黑土地14号变11郭豕村村委会张国坟15号变11郭家村常家村东头16号变11郭家村常家村东头17号变11郭家村四堡13社18号变12黄官营村委会 改造工程1黄官营村委会赵官坝12社01号 变11黄官营村委会赵官坝大寨02号变11黄官营村委会赵官坝大寨03号变11黄官营村委会赵官坝沙沟04号变11黄官营村委会胜大寨05号变11黄官营村委会胜大寨06号变11黄官营村委会5社07号变11黄官营村委会3社08号变11黄官营村委会1社09号变11黄官营村委会1社10号变11黄官营村委会吴胜小寨11号变11黄官营村委会吴胜路口 12号变11汤官箐上台子01号变13汤吕菁村委会 改造工程1汤官箐上台子02号变11汤官箐下台子03号变11汤官箐青菜地04号变14薛官堡村委会 改造工程1薛官堡办事处舒乐园01号变11薛官堡办事处舒乐园02号变11薛官堡热水龙潭03号变11薛官堡孙家院子04号变11薛官堡庄科上05号变11薛官堡庄科上06号变11薛官堡沙坝沟07号变11薛官堡路东08号变11薛官堡路东09号变11薛官堡村委会门前槽子10号变11薛官堡村委会门前槽子11号变11薛官堡村委会门前槽子12号变11薛官堡烟站13号变11朱家堡三教寺8社01号变111朱家堡三教寺8社02号变1朱家堡北片2社03号变111朱家堡北片2社04号变11朱家堡新桥处1社05号变11朱家堡村委会东3社06号变1朱家堡村委会东3社07号变1朱家堡村委会 改造工程海界村委会改 造工程1朱家堡14社08号变11海界曹旗村中01号变11海界曹旗村中02号变11。
