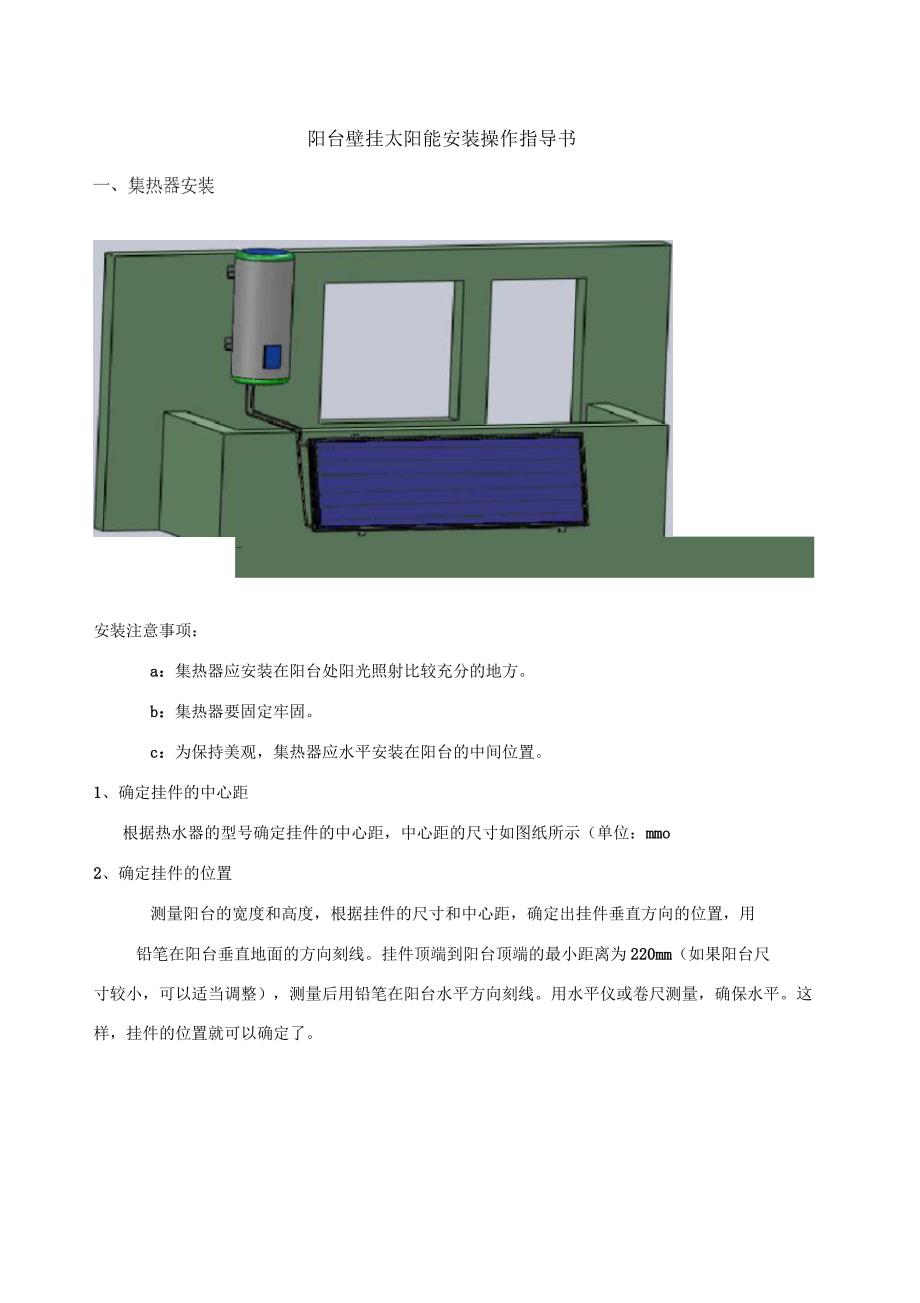

阳台壁挂太阳能安装操作指导书_安装注意事项：a：集热器应安装在阳台处阳光照射比较充分的地方b：集热器要固定牢固c：为保持美观，集热器应水平安装在阳台的中间位置1、确定挂件的中心距根据热水器的型号确定挂件的中心距，中心距的尺寸如图纸所示（单位：mmo2、确定挂件的位置测量阳台的宽度和高度，根据挂件的尺寸和中心距，确定出挂件垂直方向的位置，用铅笔在阳台垂直地面的方向刻线挂件顶端到阳台顶端的最小距离为220mm（如果阳台尺寸较小，可以适当调整），测量后用铅笔在阳台水平方向刻线用水平仪或卷尺测量，确保水平这样，挂件的位置就可以确定了3、确定打孔的位置把挂件放置于所画的中心线的位置，用铅笔在墙上画出孔的位置4、打孔注：根据阳台的具体形式，也可采用其他固定方式固定需要用M8的膨胀螺栓，需要打直径12mm勺孔在挂彳^上预留了6个孔，挂件的各个左右各有3个孔打孔的时候左右各打一个，要对角打打孔时身体从窗口中探出去，把冲击钻或者电锤用绳子捆绑一下，预防打孔的时候掉落5、安装膨胀螺栓打完孔以后安装膨胀螺栓安装膨胀螺栓的时候为保证螺栓螺纹的完整，使螺母能够自由的进出，先安装两个螺母以保护螺纹的完整性，不可以直接砸螺栓的头部。
6、固定挂件在固定挂件之前先把挂钩用螺栓固定在挂件的底部然后将固定有挂钩的挂件用螺母固定在膨胀螺栓上，然后用扳手拧紧在螺栓还没有完全拧紧的时候，要用掉线测量，保证挂件和地面垂直7、固定集热器用足够强度的绳子或者专用的吊装工具，将绳子的一头捆绑集热器上边框边框的左右两端，保证捆绑的结不能移动吊装的时候注意左右两端用力平衡，在拉到能够抓到边框的时候把集热器提起，然后把集热器的下边框放到安装好的挂钩上最后使用螺栓把集热器的上边框固定在挂件上，螺栓的两端都要安装垫片二、水箱安装选择水箱安装的位置1、选择地面结实而平坦的地方2、要留有足够安装维护的空间三、管路连接管路连接包括循环管路的连接，用水管路的连接和循环泵的安装,连接时注意以下事项：两管路间距》50mm,E墙面50mm为节省材料，保证效率，管路要横平竖直，尽量短；管路铺设要横平竖直，一般铺设原则为：热水管路在上，冷水管路在下；循环管路全部采用铜管连接，根据实际要求测量各管路尺寸，依据尺寸裁好铜管长度;管路用内锡焊管件或铜焊焊接；水箱的循环入口、循环出口、循环泵的进出口都采用活结形式1、循环管路连接(1)打穿墙孔根据集热器的位置，和室内管路的布置，确定打孔的位置，然后在墙上打如图所示的长条孔。
2)室内循环管路连接管路较长时，要用固定架将管路在墙上固定3)部件密封锁紧在管路连接完毕，固定牢固后，将卡套连接部位密封锁紧锁紧后一一进行试漏：先将循环管中充入洁净的水，并大入的压力，检查管路是否重要检查点有渗漏，当确认无渗漏后，用气将水吹出2、用水管路连接用水管路依据客户的要求可使用PPRt或铝塑管等用水管路在用水管路连接中，自来水进口处需要安装止回阀，并在止回阀的前面安装一个截止阀，以便于维修3、管路保温确认系统运行正常后对管路进行保温，保温材料采用小19X15橡塑保温管，在东北地区可适当加厚，管路没有节点处可在管路连接时直接进行保温在节点处或焊接处，截取适当的保温管长度后，用剪刀将保温管剪开，然后套于管路，再用保温管专用胶涂于截面处，当胶不粘手时，再将保温管粘贴到一起保温管二二四、温控仪表安装注：(1)本产品严禁摔落，磕碰2)传感器一定要安装牢固，无渗水漏水现象3)若温控仪表显示E1,说明传感器信号线没有接上或出现短路现象4)安装到水箱上时，安装位置距水箱上盖22cm温控仪表可以安装到水箱上，也可以安装到墙壁上，安装步骤：A拧动温控仪表外壳底部侧面的螺丝，将底壳打开；B按照温控仪表底壳后面板上的固定孔先在墙上或水箱上做好标记，然后根据标记打①6的孑L;C把塑料膨胀管塞入孔内，注意塑料膨胀管不能突出墙面，用螺丝将后盖固定在墙上;D从水箱下侧引出传感器信号线和电源线，将其接到温控仪表的接线端子上;第一步：拆下温控仪表后盖第三步：固定温控仪表后盖。
