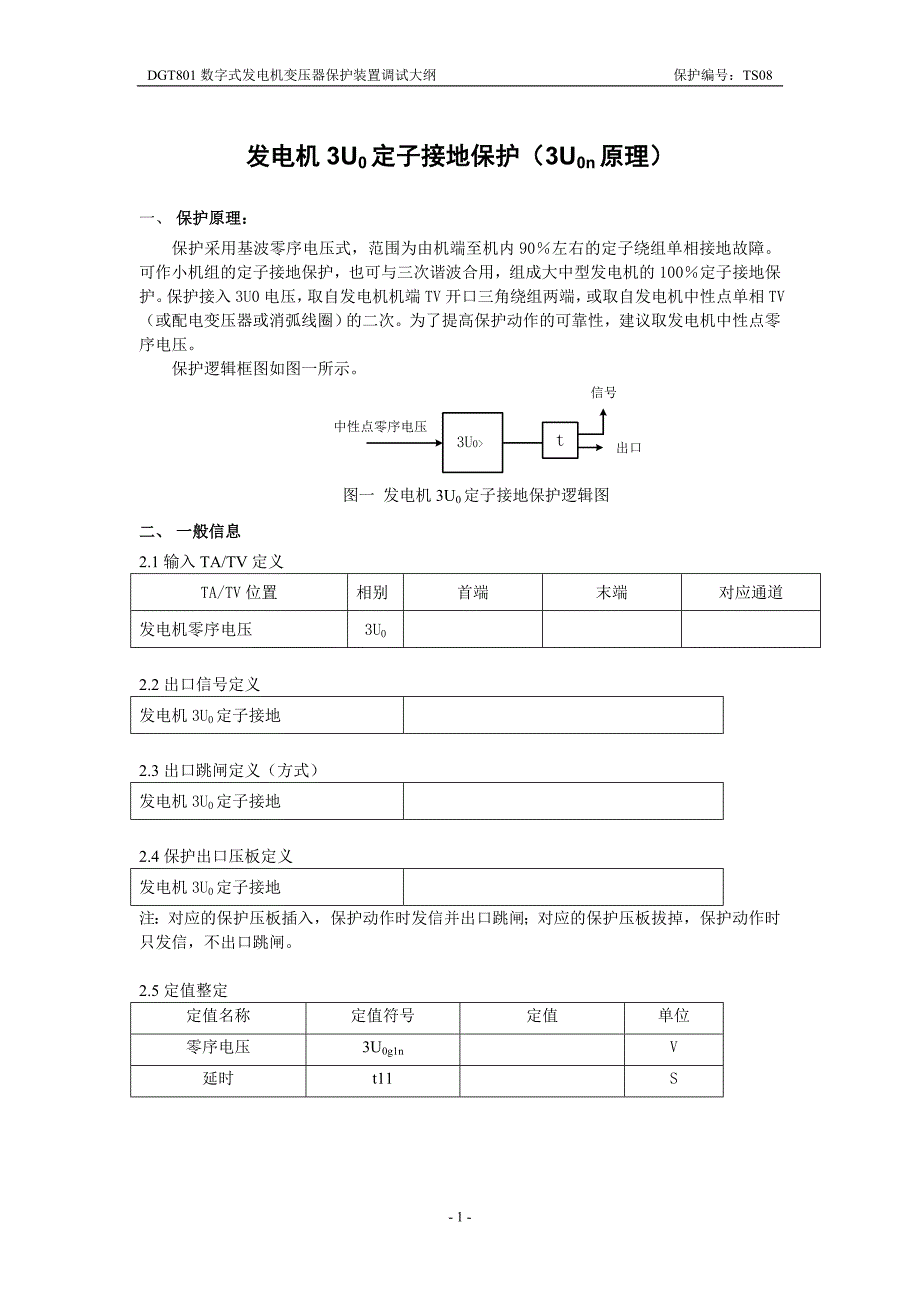

DGT801 数字式发电机变压器保护装置调试大纲 保护编号：TS08- 1 -发电机发电机 3U0定子接地保护（定子接地保护（3U0n原理）原理）一、 保护原理：保护原理：保护采用基波零序电压式，范围为由机端至机内 90％左右的定子绕组单相接地故障 可作小机组的定子接地保护，也可与三次谐波合用，组成大中型发电机的 100％定子接地 保护保护接入 3U0 电压，取自发电机机端 TV 开口三角绕组两端，或取自发电机中性点单 相 TV（或配电变压器或消弧线圈）的二次为了提高保护动作的可靠性，建议取发电机中 性点零序电压 保护逻辑框图如图一所示3U0>中性点零序电压t信号出口图一 发电机 3U0定子接地保护逻辑图二、二、 一般信息一般信息2.1 输入 TA/TV 定义TA/TV 位置相别首端末端对应通道发电机零序电压3U02.2 出口信号定义发电机 3U0定子接地2.3 出口跳闸定义（方式）发电机 3U0定子接地2.4 保护出口压板定义发电机 3U0定子接地注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作 时只发信，不出口跳闸。
2.5 定值整定定值名称定值符号定值单位零序电压3U0g1nV延时t11SDGT801 数字式发电机变压器保护装置调试大纲 保护编号：TS08- 2 -2.6 投入保护 开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入 （注：该保护 投入时其运行指示灯是亮的 ）如果该保护的运行指示灯是暗的，在“投退保护”的子画面 点击投入该保护2.7 参数监视点击进入发电机 3U0定子接地保护监视界面，可监视保护的整定值，零序电压等信息三、保护动作整定值测试三、保护动作整定值测试3.1 电压定值测试电压定值测试 在发电机 3U0端子侧加入基波电压，缓慢升高电压，直至保护动作出口，记录下数据保护整定值(V)3U0g动作值(V)3.2 动作时间定值测试动作时间定值测试 在发电机 3U0端子侧突然加 1.5 倍 3U0g定值电压，记录动作时间保护整定值(S)动作时间 ts（S）保护逻辑是否正确（打“√”表示）： 正确 □ 错误 □出口方式是否正确（打“√”表示）：正确 □ 错误 □信号指示是否正确（打“√”表示）：正确 □ 错误 □。
