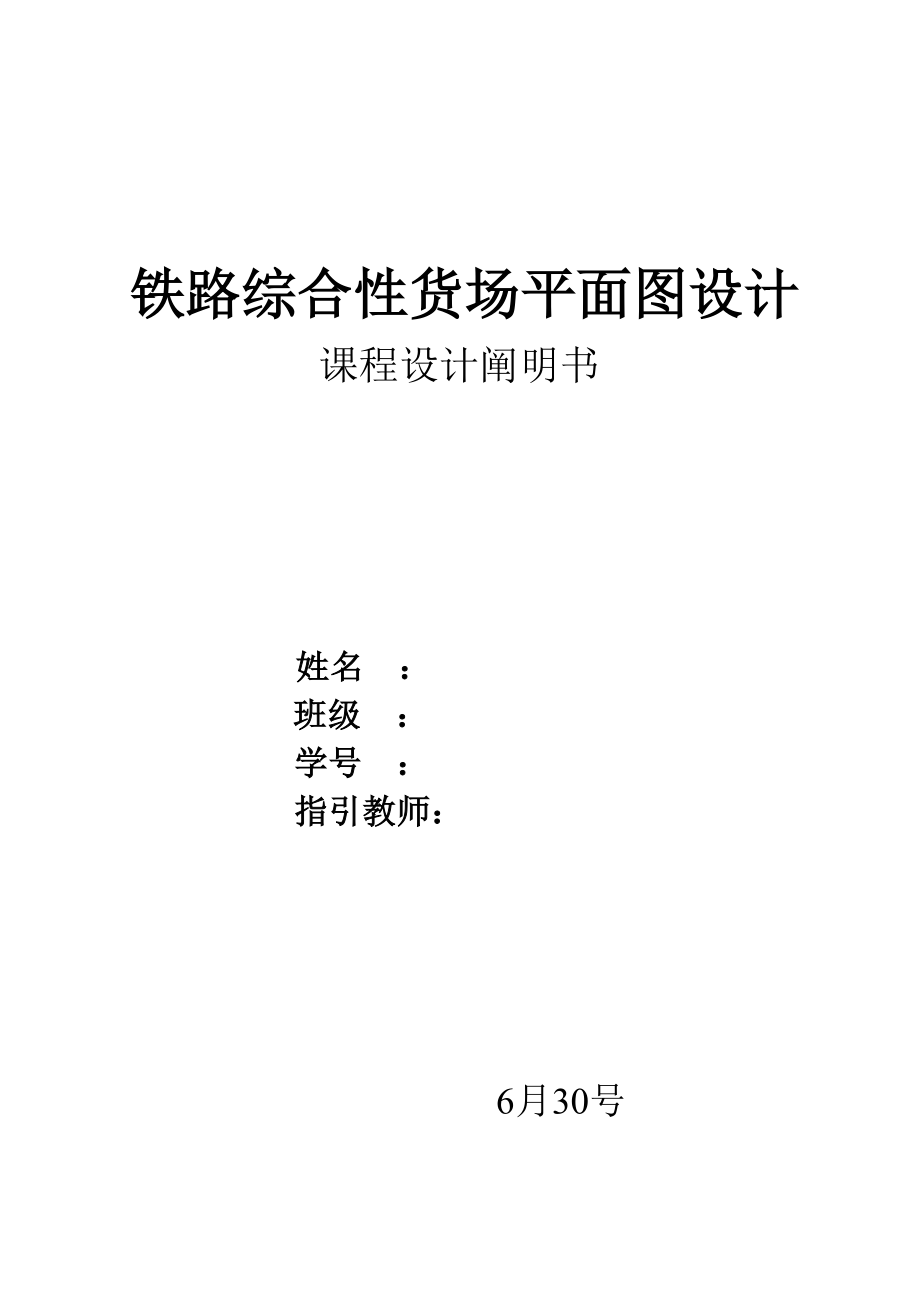

铁路综合性货场平面图设计课程设计阐明书姓名 ： 班级 ： 学号 ：指引教师： 6月30号目录一、课程设计任务书 2二、课程设计的分析与计算 62.1计算场库设备需要面积 62.2 拟定装卸机械类型并拟定d 102.3计算货品线的装卸有效长度 122.4 C站场库面积及装卸线长计算表如下： 222.5货场各装卸线的用途及长度 232.6 货场各货区的货位布置 242.7货场日均运量及使用车种车数计算表 272.8 装卸机械需要数量的拟定 282.9 装卸机械选用状况表 353.0 在图纸上绘制所设计的货场平面图和横断面图（详见附录1） 35三·课程设计总结 35四·参照文献 36五·附录 37一、课程设计任务书1、设计规定1.本课程设计应按照《铁路货运组织》、《铁路装卸机械化》和《铁路站场设计规范》的基本规定，以对的的设计思想，完毕指定的课程设计任务；2.对设计核心部分进行细致分析，提出合理的方案，并做必要的理论探讨；3.设计应有阐明书和必要的计算及图表；4. 用1号图纸绘制设计出的货场平面图；5. 用CAD绘制设计出的货场平面图 2、设计背景铁路货场办理的货品种类繁多、作业性质复杂，一项作业也许需要多种部门来完毕。
如何在市场经济条件和货场物流化发展的趋势下，合理布置货场，强化货场内各项作业的原则，保证货场内各项设备的数量与质量，提高货场作业能力，完善货场货运作业秩序，保证经济效益，是目前需要探讨的一种重要课题3、设计的原始资料1.车站及其邻接区段路网示意图（附件一）；2. 车站按货品品类别、年度到发量、货车静载重和不均衡系数（附件二）；3. 车站重要货品品类别的流量与流向表（附件三）；4.其她有关资料4、设计内容4.1问题的提出以某货运站货场为背景，本着新建的思想，简要分析该货运站货场目前的实际状况重要涉及：（1）该站的地理位置；（2）在枢纽内的布局；（3）重要办理的货品种类；（4）年到发量；（5）货场的装卸设备；（6）场库设备等状况4.2货运有关规章及背景站的有关资料重要数据源涉及：（1）货品品类；（2）货运量（达到量、发送量）；以上述有关数据为根据，在全面掌握货场内各项作业程序的基本上，从宏观上提出一种能保证货场作业质量和效率的场库设备布置、装卸设备布置、配线的布置等方案，尽量提高货场的作业能力具体内容有：（1）铁路货场作业的性质及特点；（2）根据目前铁路货场中散堆装货品、成件包装货品、长大笨重货品、集装箱货品装卸作业的实际状况，用表格的形式列举出上述各类货品的装卸机械的使用范畴、优缺陷及其注意事项；（3）根据本人的学习体会，简要阐明加强货场管理、提高货场作业能力的措施及实行装卸作业机械化的必要性。
4.3货场重要设备、装卸线数量和类型的计算与拟定以货品品类、货品到发量以及铁路货场内常用的装卸机械等有关资料为根据，通过一定的分析与计算，拟定出有关设备与装卸线的数量与类型（要有具体的计算过程和文字阐明）具体环节为：第一步：计算场库设备需要面积在具体分析铁路货场的作业特点的基本上，将该站所办理的货品品类按货区进行划分，然后根据货区和货运量分别计算场库设备需要面积第二步：计算装卸线的有效长度根据货运量、货品品类、装卸机械类型和平均一次取送车的最大车数计算各条装卸线的长度第三步：计算拟定装卸机械类型和数量根据该货场办理货品的种类、性质与货运量，分析拟定装卸机械的类型根据所选装卸机械的工作性质，计算拟定每一种装卸机械的数量和型号第四步：货场平面的合理布置根据该站所处的位置、货场平面图布置的原则、办理货品的性质与种类，计算拟定装卸线长度与数量、装卸线的作用与功能、所选装卸机械类型以及其他有关设施的配备，合理布置该货运站货场的平面图第五步：在图纸上绘制所设计的货场平面图和横断面图；（1）采用1：1000的比例绘制该站货场平面图；（2）在图纸的下面采用1：500的比例绘制出该站货场横断面图五、设计总结根据本次设计实际状况对货运站货场设计进行有关的总结，具体内容：1.通过本次货运组织课程设计，对铁路货品运送组织整个作业过程和货场平面设计的掌握状况；2．简朴总结本次课程设计的体会，具体涉及：（1）如何拟定多种参数；（2）多种参数的取值对本次课程设计的影响；3.本次课程设计中存在的问题与局限性以及有待改善的地方。
六、附件（第三组集装箱）附件一：C站及其邻接区段路网示意图JFAEDCBNH附件二：C车站年度到、发量，货车静载重和不均衡系数表货品品名数量（万吨/年）静载重（吨/车）不均衡系数发送工业机械9351.2农业机械5401.2成 药8361.2百 货14351.3文化用品6301.3危险货品6351.2罐头食品2301.2日用工业品2421.3水 果6351.2木 材5301.420 ft箱2013/箱1.340ft箱1521/箱1.3到达煤20461.3钢材18601.2型砂14601.3水泥12501.2药材5351.4棉花10301.4粮食9451.4盐4451.2水果4351.2矿石16601.4木材4401.420 ft箱2013/箱1.340ft箱1421/箱1.3附件三： C货运站年度到、发量表（单位：万吨）顺序发到货品品类到站或去向ABCDEFJNH1发送工业机械111111122农业机械413成 药111111114百 货342111115文化用品1111116化工产品1111117罐头食品0.50.50.60.48日用工业品0.50.50.50.59水果11111110木材111111120 ft箱3.53.53.53.5331240ft箱2222221.51.513到达煤2014钢材81015型砂244416水泥26417药材1111118棉花323219粮食2122220盐2221水果111122矿石8823木材222420 ft箱4.54.55.55.52540ft箱3.53.53.53.5二、课程设计的分析与计算2.1计算场库设备需要面积 在具体分析铁路货场的作业特点的基本上，将该站所办理的货品品类按货区进行划分，然后根据货区和货运量分别计算场库设备需要面积。
堆货场、货品站台、仓库和货棚等货场场库设备的面积涉及有效面积和辅助面积两部分有效面积是指直接用来堆放货品的面积，辅助面积是指用以搬运、装卸和检查货品的走行通道、货位间隔及设立衡器等所占用的面积1） 成件包装货品、长大笨重货品、散堆装货品的场库面积场库设备需要面积（F）应根据货运量、货品保管期限及单位面积堆货量等因素拟定按下式计算（具体的数据见附件）：F= (㎡)Q ── 堆货场、货品站台、仓库和货棚的年度货运量，t； α── 货品到发的不均衡系数； t ── 货品占用货位时间，d； p ── 堆货场、货品站台、仓库和货棚的单位面积堆货量1.1）计算过程如下（达到t=2d,发送 t=1.5d）发送货品： F工业机械 = = =443.8(㎡)F农业机械 = = = 246.6(㎡)F成药 = = =789.0(㎡)F百货 = = =1495.9(㎡)F文化用品= = =641.1(㎡)F危险货品 = = =591.8(㎡)F罐头食品 = = =197.3(㎡)F日用工业品 = = =213.7(㎡)F水果 = = =591.8(㎡)F木材 = = =287.7(㎡)达到货品：F煤 = ==1424.7(㎡)F钢材 = ==1183.6(㎡)F型砂 = ==997.3(㎡)F水泥 = ==1578.1(㎡)F药材 = ==767.1(㎡)F棉花 = ==1534.2(㎡)F粮食 = ==1380.8(㎡)F盐 = ==526.0(㎡)F水果= ==526.0(㎡)F矿石 = ==1227.4(㎡)F木材 = ==306.8(㎡)（2） 集装箱货品的场库面积E 箱位数 =（1+β）（0.75N发t发+N到t到+0.5N空t空+0.5N待t待+0.5N备） N空 =︳N发—N到 ︳；N待 = N发×0.47％；N备 = N发×10％N发（到）=(箱数)Q ── 堆货场、货品站台、仓库和货棚的年度货运量，t； α── 货品到发的不均衡系数； q ── 每箱的吨数，t。
1.1）计算过程如下：（t发=2d,t到=3d，t空=1.5d，t待=2d，β=0.2）N发20ft===54.8=55（箱位）N发40ft===25.4=26（箱位）N到20ft===55（箱位）N到40ft===23.7=24（箱位）20ft集装箱： N空20ft =︳N发20ft—N到20ft ︳=︳55—55 ︳=0（箱位）N待20ft = N发20ft×0.47％=55×0.47％=0.26=1（箱位）N备20ft = N发20ft×10％= 55×10％=5.5=6（箱位）E20ft箱位数 =（1+β）（0.75N发20ft t发+N到20ft t到+0.5N空20ft t空+0.5N待20ft t待+0.5N备20ft） =（1+。
