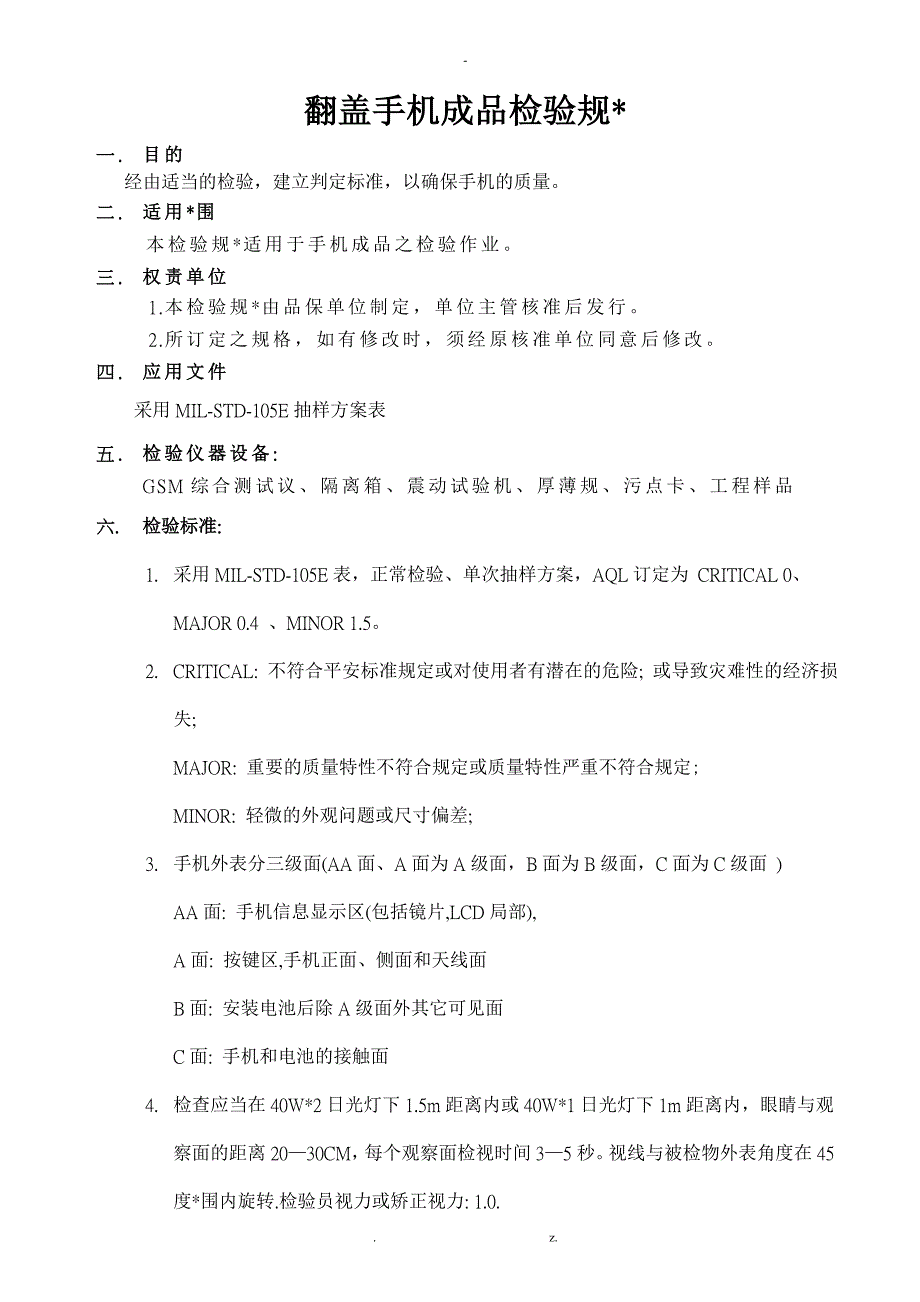

翻盖成品检验规*一. 目的经由适当的检验，建立判定标准，以确保的质量二. 适用*围本检验规*适用于成品之检验作业三. 权责单位1.本检验规*由品保单位制定，单位主管核准后发行2.所订定之规格，如有修改时，须经原核准单位同意后修改四. 应用文件采用MIL-STD-105E抽样方案表五. 检验仪器设备:GSM综合测试议、隔离箱、震动试验机、厚薄规、污点卡、工程样品六. 检验标准:1. 采用MIL-STD-105E表，正常检验、单次抽样方案，AQL订定为 CRITICAL 0、 MAJOR 0.4 、MINOR 1.52. CRITICAL: 不符合平安标准规定或对使用者有潜在的危险; 或导致灾难性的经济损失; MAJOR: 重要的质量特性不符合规定或质量特性严重不符合规定; MINOR: 轻微的外观问题或尺寸偏差;3. 外表分三级面(AA面、A面为A级面，B面为B级面，C面为C级面 )AA面: 信息显示区(包括镜片,LCD局部),A面: 按键区,正面、侧面和天线面B面: 安装电池后除A级面外其它可见面C面: 和电池的接触面4. 检查应当在40W*2日光灯下1.5m距离内或40W*1日光灯下1m距离内，眼睛与观察面的距离20—30CM，每个观察面检视时间3—5秒。
视线与被检物外表角度在45度*围内旋转.检验员视力或矫正视力: 1.0.5. 有关抽样标准或判定标准，可视客户要求做修正功能局部检验工程1.ANT及耳机功能测试:装上测试卡和电池,GSM测试仪的RF in/out LED亮时,按下Start键,幕显示Pass后,对耳机MIC吹气,SP可听到吹气声. 再按下Start键,BS-Call、Talk、RF-Test、BS-Release各项测试均要PASS.2.IMEI Check开机后按**06* 进入IMEI画面，屏幕显示要与上Label一样3.软件版本Check进入TEST模式画面，核对软件版本4.VIBRATOR TEST进入TEST模式画面，振动马达测试应能动作，马达在振动过程中不可无动作或者振动时有时无5KEYPAD TEST进入TEST模式画面，各功能键及数字键按压中心点，应会发出按键声、屏幕出现的数字要与所按按键相符6.LCD & LED TEST开机后，检查LCD及按键的LED应全部会发亮背光的on/off、颜色、强度、明暗比照应可被控制7.MELODY TEST进入melody选项，应能选择不同铃声，使用SIDE KEY或左、右键时应能调整铃声大小。
8.RS232 TEST进入RS232选项，插上治具后，会显示PASS拔掉治具后则出现FAIL9.Echo TEST进入ECHO选项后，对着MIC孔吹气，earpiece应有声音10.Folder TEST进入选项后，主屏会秀出〞OPEN〞，阖盖后副屏会秀出〞CLOSE〞11.Earpiece TEST进入Earpiece选项后，Earpiece会有声音发出12.Camera TEST进入Carema选项，显示屏能出现清晰的图像13.Call TEST插入SIM卡后，进展Call Test拨通后,Earpiece会有声音发出对着MIC孔吹气，earpiece应有声音发出14.Record TEST进入Record选项，可以Record.功能测试中不良现象的判定见下表：NO工程不良现象判定CRMAMI1手拍检验或轻敲检验台检验金属类摇晃时会有异声(导电物质)●其它类不会导电物质，摇晃时会有异声●组件松脱●2开、开机功能无法开机、关机或者不持续开机●开机后会死机或重启●开机画面不正确●开机画面颜色不正确(轻微)●3通话功能EAR失效●MIC失效●背景噪音(轻微)●回音(轻微)●通话失真(严重)●无法透过耳机通话或与耳机接触不良●4电池电量指示电池电量(格数)显示不正常●主、副屏电池电量(格数)显示不不一致●5充电测试充电时接触不良●无法进展充电或充电时LED灯不亮●充电时或电池炸幵或冒烟●充电充满后没有显示信息或无法充满电●6IMEI错误或未贴条形码●模糊不清(无法识别)●倾斜局部与水平夹角大于5°的拒收●缺角、毛边不大于两个●条形码邹折(可以识别)●7软件版本版本不符●8振动功能无法振动或振动时有时无●振动时有杂音(有非正弦声)●振动声异常(参照限度样品检验)●9按键卡键(上、下、左、右和正中按压按键20次)●上下活动困难(上、下、左、右和正中按压按键20次)●按键功能无作用●按键手感不佳(无按键上下活动音)●印刷不良、刮伤、污点(轻微)●LED灯不亮●LED灯显示暗或显示亮度不均(参照限度样品检验)●应该透出LED光的局部没有透光或不该透出LED光的局部透光●应该透出LED光的局部透光亮度缺乏或不对称(参照限度样品检验)●LCD显示亮点(轻微)●LCD显示断线或缺画●LCD显示色泽不均(参照限度样品检验)●LCD显示比照度太高、太低(可调整)●无声●破音、异音(轻微)●天线帽脱落或松动●天线过松或过紧(参照限度样品检验)●SIM卡接触不良，晃动造成重新check SIM●SIM卡插入、取出不良(参照限度样品检验)●无法照相或显示相片●照相LCD显示脏点和条纹●在45w的日光灯下(距离1m)拍照时, LCD显示条纹●Keypad平行朝下，掀开上掀盖并与下掀盖成90°时停顿1~2秒后，放开上掀盖，上掀盖不能自动弹开至定位●掀盖铃声异常〔可调整〕●掀盖后，无法自动到定位●掀盖时，会卡住●掀盖无作用●掀盖灵敏度不正常(参照工程样品检验)●不能录音●录音回放，声音不清晰(轻微)●外观局部检验工程：AA面:信息显示区:缺点工程缺点表达备注判定CRMAMI点状缺点(同色点)直径＜0.25mm(点不可成片状)---------0.25≦直径≦0.4mm1收2退；假设两点距离＞20mm,2收3退●直径>0.4mm不充许●点状缺点(异色点)直径＜0.15mm(点不可成片状)---------0.15≦直径≦0.3mm假设两点距离＞20mm ,2收3退●直径>0.3mm不充许●线壮缺点(异色线、划痕)长度＜1mm(点不可成片状)宽度≦0.1mm---------1mm≦长度≦2mm1收2退；假设两条距离>20mm,2收3退; 宽度≦0.1mm且深度≦0.05mm●长度≧2mm以上不充许●显示屏垫圈被看到(30度*围)不充许●镜片上印刷字体不符或断线；镜片拱起不充许●看得见显示屏管脚或显示屏翘起不充许●镜片变黄、烧焦、变形、缩水、填充缺乏或彩虹现象不充许●溅镀、蚀刻、印刷和烫金局部有剥离现象不充许●信息显示区内有脏污、雾面、颗粒、油污、指纹、流痕或银条不充许●镜片透明度不够(参照工程样品检验)不充许●镜片非透光区透光不充许●印刷重影、文字错误、残缺、断线、色差明显不充许●印刷局部或LCD显示区左右、上下偏移大于0.2mm或倾斜大于1°不充许●LCD裂纹不充许●A面、B面、C面检查工程缺点描述备注判定CRMAMI点状缺点(同色点)直径＜0.3mm(点不可成片状)---------0.3≦直径≦0.5mm1收2退；假设两点距离＞10mm,2收3退●直径>0.5mm不充许●点状缺点(异色点)直径＜0.2mm(点不可成片状)---------0.2≦直径≦0.4mm假设两点距离＞10mm ,2收3退●直径>0.4mm不充许●线状缺点(异色线、划痕长度＜1.5mm(点不可成片状)宽度≦0.2mm---------1.5≦长度≦2.5mm1收2退；假设两条距离>10mm,2收3退; 宽度≦0.2mm且深度≦0.05mm●长度≧2.5mm以上不充许●色差3秒看不出来在标准光源(D6510)下,参照工程样品检验---------3秒内看得出来●断差断差＞0.2mm(部件间)不充许●缝隙(不含美工线)缝隙＞0.2mm(饰板、镜片与A件)不充许●缝隙＞0.2mm〔A、B件〕不充许●缝隙＞0.2mm〔C、D件〕不充许●缝隙＞0.3mm〔电池与D件〕不充许●缝隙＞0.5mm (翻合后)不充许●缝隙＞0.1mm〔天线〕不充许●边缘锐利、刮手不充许●印刷重影、文字错误、残缺、断线、色差明显不充许●按键印刷字体断线或掉漆不充许●按键不在同一平面上不充许●外表有桔纹不充许●天线固定不良、松动、松脱、打滑不充许●天线有弯曲、溶接痕、螺纹或凹痕不充许●饰板上文字断线或饰板拱起不充许●SIM卡槽处有断裂或裂痕不充许●条形码和卷标不符、印刷断线、倾斜、模糊不清、脏污、贴错位置、卷边翘起或与边框不平衡不充许●螺丝生锈、打花、滑牙或漆痕脱落不充许●电池接触片或其它金属局部生锈、氧化、划伤和变形.不充许●电池或其它配件插入或拔出困难或与接触不良不充许●各种扣位功能不正常不充许●配件、包装工程检验项目*围缺点分类判定MAMI1纸箱内部点检：是否完整、混料、缺件等数量不符，部件短装、漏装●混料〔不同规格〕●内箱包装方。
