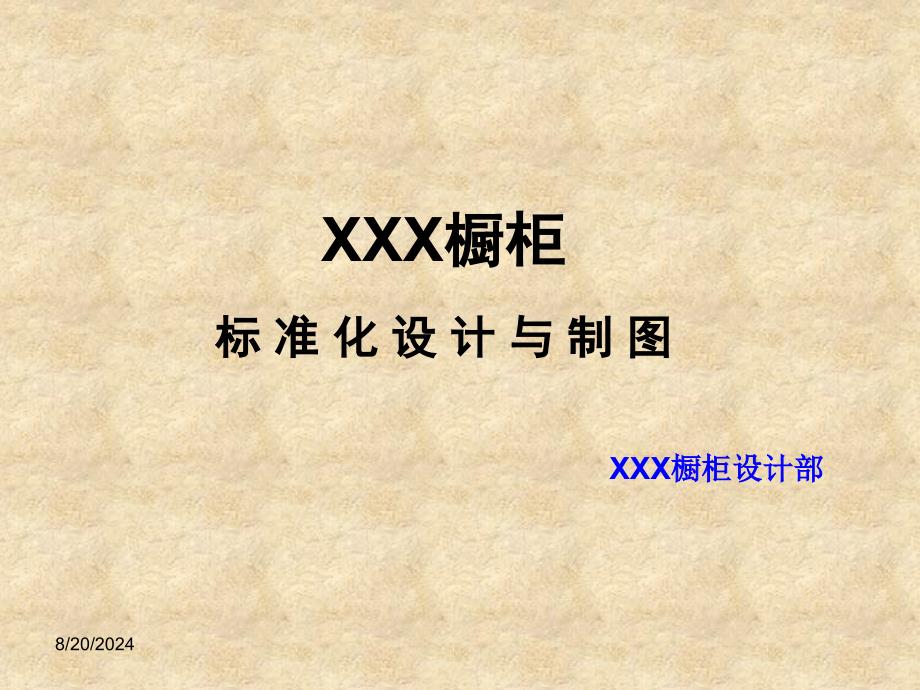

XXX橱柜橱柜标标 准准 化化 设设 计计 与与 制制 图图XXX橱柜设计部橱柜设计部8/20/2024 前前 言言•整体橱柜的设计是否能够严格、准确地做整体橱柜的设计是否能够严格、准确地做到标准化设计与制图，关系到工厂能否准到标准化设计与制图，关系到工厂能否准确地按照设计师的意图来生产和生产成本确地按照设计师的意图来生产和生产成本的控制，从而影响到产品质量和市场的竞的控制，从而影响到产品质量和市场的竞争力，各地加盟店设计师的图纸务必严格争力，各地加盟店设计师的图纸务必严格按照公司所出的标准化的设计和制图规范按照公司所出的标准化的设计和制图规范来完成设计订单任务来完成设计订单任务8/20/2024 目目 的的 •为了加强公司分拆下单与各地加盟店设计师之间的工作更加有效的沟通，减少各环节的差错机率，共同维护和提升公司的整体形象，结合公司现有的实际情况与本行业的做法，公司销售部特制订本“整体橱柜标准化设计与制图规范”教材8/20/2024 整体橱柜的标准化制图整体橱柜的标准化制图 •橱柜的制图是参照建筑制图、建筑装饰制图和家具制图而来•图纸一般由地柜平面图、吊柜平面图、各方位的立面图、台面平面图组成，若橱柜中含有异型柜体，则需附上异型柜体的加工图8/20/2024 •1.完整的墙体结构（为地脚线布置提供参考）•2.建立合理的方向坐标和必须的文字说明（地柜平面图、（地柜平面图、吊柜平面图）吊柜平面图）•3.每套厨柜是由若干个柜子组成的，柜子与柜子之间, 画单实线分开，并标明柜体编号，顺序一般是从左到右，从下到上进行编号（如柜内有功能配件放不下编号时，则把柜子编号放在柜子有门板的方向）•4.柜体尺寸标注（宽、深） 柜体深度尺寸需加上门板厚度，同一向的柜体需标出总尺寸•5.星盆柜、炉台柜等柜体需用文字或图示标明•6.特殊地方需要用文字加以说明地、吊柜平面图的作图规范地、吊柜平面图的作图规范8/20/2024 •1. 方位与柜体编号方向一致•2. 特殊柜体的深度标注•3. 见光板的标注与文字说明•4. 吊柜平面图中画对角线来标示柜体•5. 为了安装方便与避免测量尺寸的误差，注意尺寸的预留或调节封板设置•6. 吊柜平面图、地柜平面图需分开并分别标明•7. 吊柜加竖隔板要在吊柜平面图上用虚线表示注意点：注意点：8/20/2024 •1.必须的文字说明（A、B┅立面图）•2.横纵向的尺寸标注（柜体尺寸---宽、高度） •3.见光板的文字说明（尺寸/文字说明---落地/不落地）•4.辅助文字说明•如：（抽屉的配置、排列类型、拉篮类的配置说明、星盆柜、煤气瓶柜、铝框门的型号、玻璃的型号、不同于整套橱柜的拉手、假门、假抽等，电器类可用图示说明。
）•5.消毒柜封板、顶封板尺寸标注和文字说明•6.开门方向，层板的表示（虚线表示）•7.柜体编号立面图的作图规范立面图的作图规范8/20/2024 •⒈ 立面标注尺寸与平面标注尺寸一致•⒉ 立面柜体编号与平面一致•⒊ 开门方向的正确性，层板配置的正确表示•⒋ 转角柜的横向标注，门板、门板封板外露尺寸标注清楚注意点：注意点：8/20/2024 •1．标注台面的的生产尺寸（外形尺寸、厚度）•2．台面的角度尺寸（直接标示角度或用勾股定理标示尺寸）•3．台面的接驳口位、注明星盆、炉头开孔及其开孔中心位及其方向定位•4．用图示表示台面见光（ ）、前裙（ ）、后挡水（ ），防水线（ ）•5．台面图的标题栏上必须有台面的材料明细表；此明细表包括台面的材料、工艺、星盆的制作方式（台下盆、平台盆、台上盆）等台面图的作图规范台面图的作图规范8/20/2024 图纸的比例规范 •图纸的标准比例与纸张页面： 图纸的比例是否规范统一，直接关系到工厂分拆下单能否准确了解设计师意图的统一性之一设计图纸一般采用A4进行，比例一般采用1：40来完成，分地柜平面图、吊柜平面图、台面平面图(角度平面图)、地柜、吊柜各立面图；地柜、吊柜平面图要求在第一页纸上来完成；地柜、吊柜立面图要求在第二页纸上来完成；台面平面图(角度平面图)要求在第三页纸上来完成；当厨房较小时，可把地柜、吊柜的平面、立面图放在一页图纸上来完成；特殊的柜子，必须附有详细的立体三维图。
图纸版面要求整洁、简单扼要8/20/2024 图纸的标准画法 •单开门柜子的立面图标准画法右开单门柜右开单门柜 左开单门柜左开单门柜 8/20/2024 对开门柜子的立面图标准画法 对开门柜对开门柜(也称双也称双门柜门柜)8/20/2024 上翻门柜子的立面图标准画法 上翻门上翻门8/20/2024 转角柜(又称:深入柜)的立面图标准画法 左开单门深左开单门深入地柜入地柜 图中深入部分图中深入部分(570)的对角用的对角用斜实线连结起斜实线连结起来表示来表示,450为为开门尺寸开门尺寸 8/20/2024 图中30为转角封板，工厂在分拆下单生产时，按做100的尺寸来完成，其它深入部分做成柜身颜色；当此尺寸在50以上时，工厂在分拆下单生产，按做100或者150以上的尺寸来完成，其它深入部分做成柜身颜色，以此类推门板的开门方向为虚线注意注意8/20/2024 木框玻璃门柜子的立面图标准画法木框玻璃门柜子的立面图标准画法 图中在门板的内部加画一个内框，并在内框需装玻璃部分加一组二短一长的斜实线来表示 •注意：注意：• 1、此类玻璃门工厂在生产时，四边一律留边70mm；• 2、烤漆、吸塑类门板装玻璃门的四边外侧面，可以做成同色门板材料；• 3、三聚氢氨板类门板装玻璃门的四边外侧面，不能做成同色门板材料，只能封PVC来处理。
8/20/2024 木框玻璃门木框玻璃门（左开）（左开） 需注明玻璃型需注明玻璃型号和是否用玻号和是否用玻璃层板璃层板8/20/2024 铝合金框边玻璃门(简称:铝框玻璃门)柜子的立面图标准画法 它同木框的画法相似，为与之区别出来，在四角处划上斜线，需要要特别的注明铝框的型号和玻璃型号8/20/2024 铝合金框边玻铝合金框边玻璃门（上翻）璃门（上翻） 铝框上翻门一铝框上翻门一般采用免拉手般采用免拉手8/20/2024 （半）高柜平面图标准画法 8/20/2024 地脚板在平面图上的标准画法 •地脚板配置尺寸的准确性，往往给人们所忽视，也就容易经常性地出现问题，因此要求设计师把需要装地脚板的边，在平面布置图上的柜外侧加虚线表示出来；当有煤气瓶柜时，是否需断开地脚板，也必需在立面图上加于说明(详细见附图样式) 8/20/2024 地脚板标准画法8/20/2024 柜子见光面的标准处理方法 •柜子的见光面若需加做见光板，必需在平面布置图上明确注明“地柜见光板”或“吊柜见光板”，见光板高度尺寸在无特别说明下视为同地柜或吊柜高度•见光面的另一种处理方法：装饰盒8/20/2024 柜子见光面的标准处理方法•把柜子所见光侧面之柜身侧板做成门板色，称作“柜身见光”（一般只有烤漆和吸塑能用此种做法，而考虑到生产工艺等方面的因素，目前都不采取此做法）；•把柜子所见光的侧面，另外做一件门板来装饰，称作“见光板”，任何一种产品都可以采用此种做法（采用免拉手工艺，见光面都要用见光板）。
•见光板考虑到它的防潮性，建议尽量不要做到地（转角的地方或者靠墙的地方称封板）8/20/2024 柜子一侧靠墙面留调节封板的标准处理方法 •当墙面不成直角，或厨房结构较复杂时，设计师往往在柜子靠墙的一面留调节板（也叫封板或收口条）来处理，必需在平面布置图上明确注明 “封板”(地柜封板和吊柜封板），宽度不得小于30，吊柜封板同时加底板（不用另注明），在安装时，用角码固定)如图纸标18MM（按门板厚度而定）则一律默认为外加见光板 8/20/2024 转角吊柜靠墙面一侧留底板调节板的标准处理方法 •当墙面不成直角，或厨房结构较复杂时，设计师往往需要在转角吊柜靠墙的一面留调节板来处理，必需在平面布置图上明确注明“底板调节板”，在安装时用角码固定8/20/2024 见光板、封板、转角吊柜底板调节板画法 8/20/2024 吊柜顶封板画法•吊柜到吊顶之间加一块门板称之为顶封板，需要在吊柜立面图中做出相应文字表达，最好附上尺寸说明8/20/2024 顶封板画法8/20/2024 炉台下柜体侧板开缺示意•炉台下柜体侧板对炉具下沉造成阻碍时，需要将两边侧板开凹形槽，须在图纸空白处作出图纸说明8/20/2024 侧板开缺示意图画法8/20/2024 吊柜顶线灯线的标准处理方法 •当需做吊柜顶线和灯线时，设计师必须在平面图上的柜子以外，在需做顶线和灯线的方向用虚线标识并用文字说明清楚，如果有与高柜连接时需将高柜一起画出来。
8/20/2024 吊柜顶线灯线的标准处理方法 当需做吊柜顶线和灯线当需做吊柜顶线和灯线时，设计师必须在平面时，设计师必须在平面图上的柜子内外，在需图上的柜子内外，在需做顶线和灯线的位置用做顶线和灯线的位置用文字说明清楚文字说明清楚8/20/2024 特别说明： 其它改变工艺结构的做法，按目前公司规定属于非标准结构8/20/2024 8/20/2024 8/20/2024 •①客户姓名、合同编号、材料配件等 ②图纸布局规范、整洁，不得任意涂改 ③图纸表达规范，应遵循新《标准》要求，避免错误及多余的表达 ④文字书写要工整，字体为长仿宋体，文字表达应简洁、明确、规范 ⑤尺寸标注统一、绘图比例统一 ⑥图框要统一 ⑦客户审核签名 图纸的要求 8/20/2024 •祝大家工作顺利！谢谢大家! 8/20/2024 。
