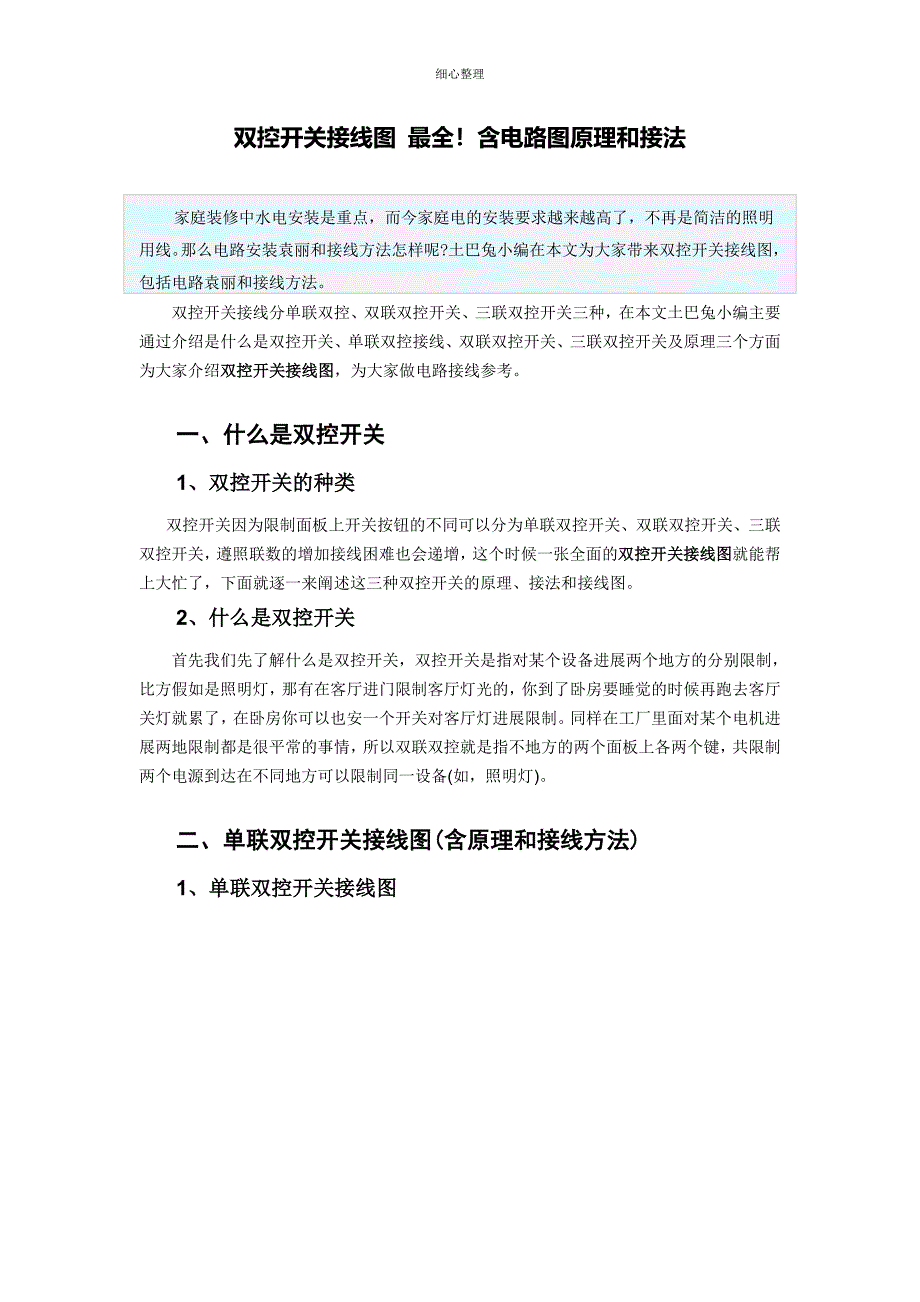

细心整理双控开关接线图 最全！含电路图原理和接法 家庭装修中水电安装是重点，而今家庭电的安装要求越来越高了，不再是简洁的照明用线那么电路安装袁丽和接线方法怎样呢?土巴兔小编在本文为大家带来双控开关接线图，包括电路袁丽和接线方法 双控开关接线分单联双控、双联双控开关、三联双控开关三种，在本文土巴兔小编主要通过介绍是什么是双控开关、单联双控接线、双联双控开关、三联双控开关及原理三个方面为大家介绍双控开关接线图，为大家做电路接线参考一、什么是双控开关1、双控开关的种类 双控开关因为限制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，遵照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图2、什么是双控开关 首先我们先了解什么是双控开关，双控开关是指对某个设备进展两个地方的分别限制，比方假如是照明灯，那有在客厅进门限制客厅灯光的，你到了卧房要睡觉的时候再跑去客厅关灯就累了，在卧房你可以也安一个开关对客厅灯进展限制同样在工厂里面对某个电机进展两地限制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共限制两个电源到达在不同地方可以限制同一设备(如，照明灯)。
二、单联双控开关接线图(含原理和接线方法)1、单联双控开关接线图单联双控开关接线图 2、单联双控开关原理 单联双控开关事实上就是两个单刀双掷开关串联起来后再接入电路每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀 3、单联双控开关接法 把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，那么灯亮假设两开关的刀一个打向触点1而另一个打向触点2时，电路不通，那么灯灭因此两个开关都可以限制灯两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能幸免人走灯不灭而奢侈电 三、双联双控开关接线图(含原理和接线方法)1、双联双控开关接线图双联双控开关接线图1 2、双联双控开关原理 双联双控开关的定义与单联双控开关的定义差不多，唯一的区分就是双联是2个按钮的开关，单联就只是一个按钮的开关那什么是双联双控开关呢?其实很简洁，就是指在一个面板上，通过两个按钮来限制两个用电设备，就是两个开关限制这两条电路。
3、双联双控开关的接线 先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线随意连接上下两个接线柱;零线那么干脆连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了 双联双控开关接线图2 四、三联双控开关接线图(含原理的接线方法)1、三联双控开关接线图三联双控开关接线图 2、三联双控开关的原理 三联双控开关的原理跟上面两种双控开关是一样的，就一个限制面板同时集合%E。
