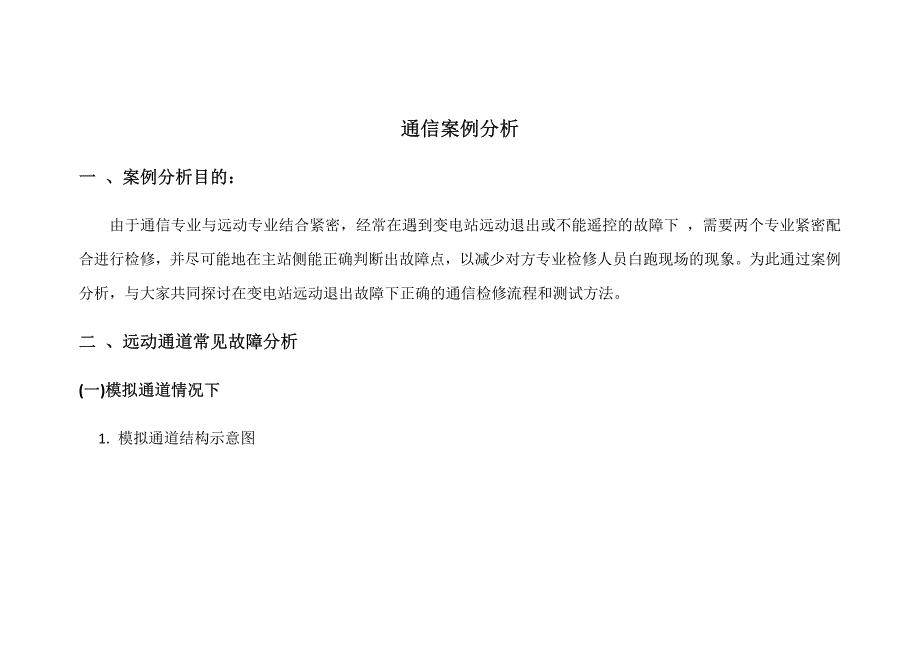

通信案例分析通信案例分析 一一 案例分析目的 案例分析目的 由于通信专业与远动专业结合紧密 经常在遇到变电站远动退出或不能遥控的故障下 需要两个专业紧密配 合进行检修 并尽可能地在主站侧能正确判断出故障点 以减少对方专业检修人员白跑现场的现象 为此通过案例 分析 与大家共同探讨在变电站远动退出故障下正确的通信检修流程和测试方法 二二 远动通道常见故障分析 远动通道常见故障分析 一一 模拟通道情况下模拟通道情况下 1 模拟通道结构示意图 2 故障描述 a 当远动模拟通道传输的是 101 规约 远动人员反映远动退出或有误码时 通信人员该如何来判别故障 b 当远动模拟通道传输的是 CDT 规约 远动人员反映收不到数据或有误码时 通信人员该如何来判别故障 3 处理流程 a 101 规约故障的处理 P C M P C M M O D E M M O D E M SDH 网络 厂站 主站 B A C D 了解 101 规约特点 101 规约的特点是应答式 由主站发起询问 厂站应答 厂站收不到主站的询问 是不会主动上传数据的 在通道故障情况下 主站仍然会主动不断下发数据 故可采用自环的方式来进行检查 处理流程 A 点听筒测试 远动问题 A 点自环测试 做 D 点测试 软 自环 A 点万用表测 试 更换四线接口卡 D 点硬件自环 Y N B 点自环测试 N 下行无声 或下行有载频声 无数据音 下行数据声正常 上行无 声或只有载频音 Y 下行声很小 N Y N Y 主站 PCM 问题 含配线 C 点自环测试 YN 厂 站 PCM 问 题 SDH 问题 含 尾纤 光缆 Y N 3 测试方法说明 检测点位置 检测方法 检测结果说明 A 点 1 用听筒在音配上监听 上 下行有无载频或数据音 1 下行无声 远动问题 2 下行有载频声 无数据 音 远动问题 3 下行声很小 可用万用表 进一步确认电压 4 下行数据声正常 上行无 声或只有载频音 需进一 步做 D 点测试 2 用万用表交流档量上下 行电压 用跨接方式 小于 0 1V 远动问题 如远 动 MODEM 的发信电平为 0dbm 则电压为 0 775V 为 6dbm 则电压为 0 39V 3 在音配上往主站远动侧 自环 1 如数据自环正确 说明主 站远动没问题 在远动没 动过软硬件配置情况下 2 如数据不正确 远动问 题 B 点 1 往主站侧作 2M 硬自环 1 如自环正确 说明主站 PCM 没问题 2 如数据不正确 且 A 点自 环正确 说明 PCM 有问题 C 点 1 往主站侧作 2M 软自环 1 如正确 且 D 点自环数据 不正确情况下 说明厂站 PCM 有问题 D 点 1 通过 PCM 网管做该四线 接口卡的软件自环 往主站 侧 1 如数据正常 说明除厂站 四线板硬件接口侧外 其 余通信部分均正常 需进 一步做硬件自环 2 PCM 四线板卡硬件自环 1 如数据正确 说明通信均 正常 为远动问题 2 如数据不正确 说明该板 卡有问题 需更换 b 1 了解 CDT 规约的特性 CDT 规约的特性是数据主动循环上传 下行数据较少 通常每隔一分钟才有一次对时信号 所以用自环的方 式来检查不太方便 因此 在通信自环检查时 请远动人员将该通道远动规约在主站系统中临时改为 101 方式 如果故障现象为上行数据异常 可断定为上行方向存在故障 与下行无关 2 处理流程如下 A 点听筒测试 远动问题 A 点自环测试 临时改 101 规约 做 D 点测试 A 点万用表测 试 更换四线接口卡 D 点硬件自环 Y N 临时改 101 规约 B 点自环测试 N 上行有载频声 无数据音或 下行无声 其它 Y 下行声很小 N Y N Y 主站 PCM 问题 含配线 C 点自环测试 Y N 厂 站 PCM 问 题 含 2M 缆 SDH 问题 含 尾纤 光缆 YN 3 测试方法说明 检测点位置 检测方法 检测结果说明 A 点 1 用听筒在音配上监听 上 下行有无载频或数据音 1 上行有载频声 无数 据音或 下行无声 远动问 题 2 下行声很小 可用万用表 进一步确认电压 3 下行数据声正常 上行无 声或音很小或只有载频 音 需进一步做 D 点测试 4 正常时 上行有连续的数 据音 下行为载频音 偶有 数据音 其余测试方法同上表 二 网络通道情况下 二 网络通道情况下 1 网络通道结构示意图 网络通道结构示意图 2 故障描述 故障描述 a 远动人员反映收不到数据或有误码时 通信人员该如何来判别故障 如果说有下行报文 但始终无上行报 文 是通信的问题吗 如果说只是不能遥控 其他数据接收均正常且无误码 是通信的问题吗 路 由 器 路 由 器 SDH 网络 厂站 主站 A B 3 处理流程和测试方法 处理流程和测试方法 1 询问远动人员 ping B 点路由器网关是否正常 如正常则是远动问题 如不正常 进行下一步 2 检查相关 SDH 网元是否存在告警 如有该 2M 或以太接口的 LOS 告警 一般可判为远动问题 如为其它 告警 则检查是否与该远动业务相关 如相关则按告警现象对应处理 3 如故障现象为误码 可先询问远动人员误码是在收发哪个数据流上产生 通过查看路由器接口的 input error 计数器查看 如发现该计数器不断增加 说明该路由器收信方向有误码 以缩小检查范围 如果是 2M 接 口 则可通过在 B 点软件自环 A 点挂 2M 误码测试来确认通信通道是否正常 如果是以太电接口 可采用直接用笔 记本电脑进行对 ping 测试 建议连续 ping 包 大小为 2000 字节以上 如果条件许可的话 可将变电站侧多余的以 太电接口用交叉网线互连作为备用测试 在故障测试时 临时开通测试通道 即可在主站挂两台笔记本完成对 ping 测试 如测试正常 基本可排除通信通道问题 4 当通过分段测试后 发现通信和自动化均无问题 但联在一起就会有误码 此时需检查传输以太网电口 的配置如速率 双工或半双工 注意要和网络设备保持兼容 三 思考题三 思考题 1 如果是 101 规约 远动人员反映说不能遥控 但其他数据接收均正常且无误码 可能是通信的问题吗 如果是 CDT 规约呢 为什么 答案 不是 因为 101 规约事问答式规约 一问一答 上行数据接收正常说明上 下行通道肯定正常 如果是 CDT 规约 可能会是通信的问题 因为 CDT 是主动循环上传数据的 下行通道不正常不影响上行数据 2 在基建变电站远动通道调试过程中发现 101 模拟通道始终远动退出 用听筒在 A 点听上行信号声音非常响 远大于下行信号的声音 且有数据音 请问可能是什么问题 该如何检查 答案 用万用表测试电压 如果大于 0 8V 可能是通道电平增益过高 检查两侧 PCM 输入输出增益的设置是否正 确 所以 在基建过程调试中 要注意在新增四线通道时 PCM 的四线接口输入输出电平增益及阻抗不要设置错误 造成信号电平过高或过低 极易引起误码 。
