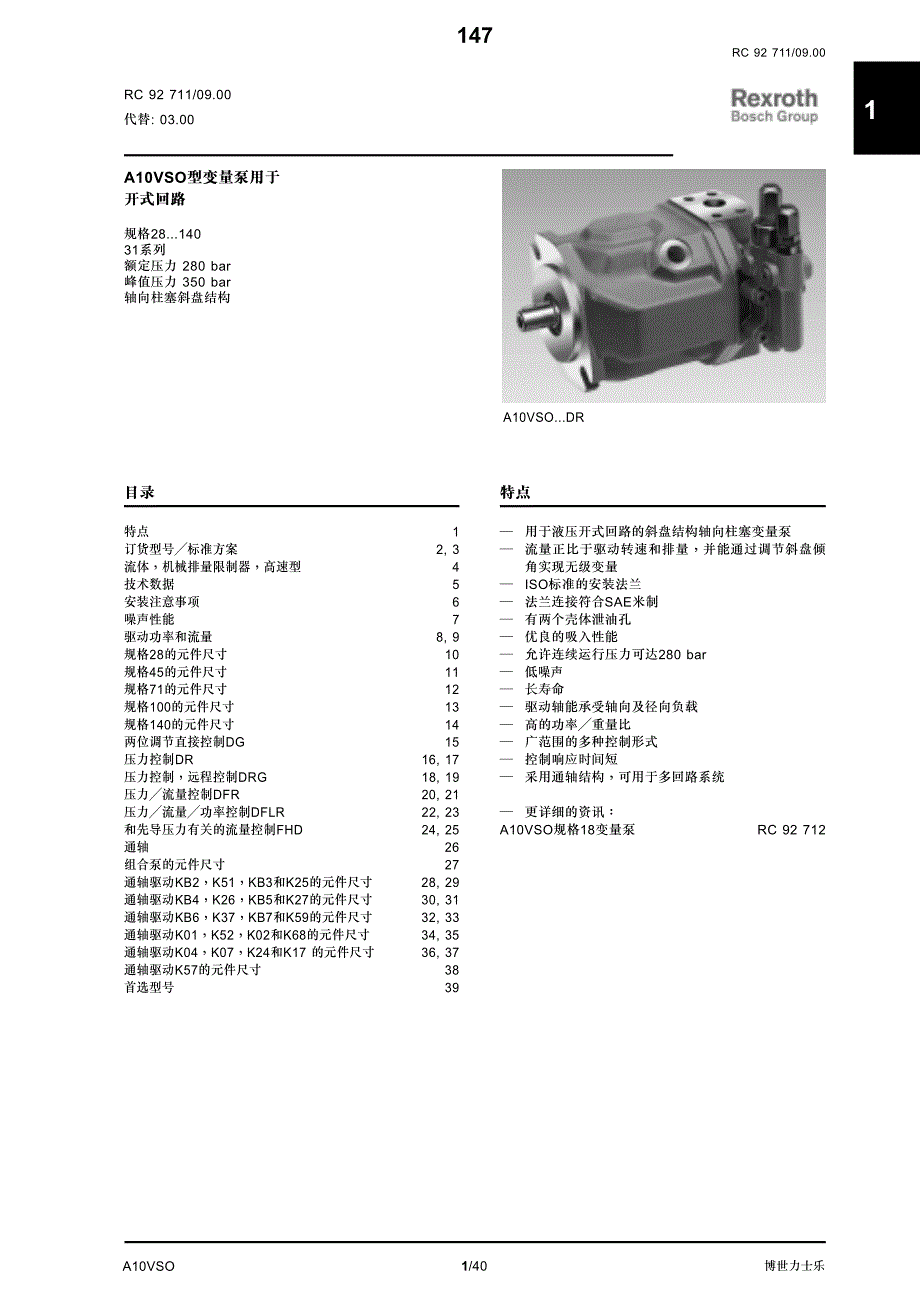

博世力士樂1/40A10VSO RC 92 711/09.00 1 特點 用於液壓開式回路的斜盤結構軸向柱塞變量泵 流量正比於驅動轉速和排量，並能通過調節斜盤傾 角實現無級變量 ISO標準的安裝法蘭 法蘭連接符合SAE米制 有兩個殼體泄油孔 優良的吸入性能 允許連續運行壓力可達280 bar 低噪聲 長壽命 驅動軸能承受軸向及徑向負載 高的功率重量比 廣範圍的多種控制形式 控制響應時間短 採用通軸結構，可用於多回路系統 更詳細的資訊： A10VSO規格18變量泵RC 92 712 目錄 特點1 訂貨型號標準方案2, 3 流體，機械排量限制器，高速型4 技術數據5 安裝注意事項6 噪聲性能7 驅動功率和流量8, 9 規格28的元件尺寸10 規格45的元件尺寸11 規格71的元件尺寸12 規格100的元件尺寸13 規格140的元件尺寸14 兩位調節直接控制DG15 壓力控制DR16, 17 壓力控制，遠程控制DRG18, 19 壓力流量控制DFR20, 21 壓力流量功率控制DFLR22, 23 和先導壓力有關的流量控制FHD24, 25 通軸26 組合泵的元件尺寸27 通軸驅動KB2，K51，KB3和K25的元件尺寸28, 29 通軸驅動KB4，K26，KB5和K27的元件尺寸30, 31 通軸驅動KB6，K37，KB7和K59的元件尺寸32, 33 通軸驅動K01，K52，K02和K68的元件尺寸34, 35 通軸驅動K04，K07，K24和K17 的元件尺寸36, 37 通軸驅動K57的元件尺寸38 首選型號39 A10VSO型變量泵用於 開式回路 規格28...140 31系列 額定壓力 280 bar 峰值壓力 350 bar 軸向柱塞斜盤結構 RC 92 711/09.00 代替: 03.00 147 A10VSO...DR 博世力士樂 2/40A10VSO RC 92 711/09.00 1 訂貨型號標准方案 148 工作液體型號28...100140 礦物油和 HFD（無代號）GG HFA，HFB 和 HFC 流體（Skydrol 液壓油除外）GG 高速型G 軸向柱塞元件 變量泵，斜盤結構，工業驅動用 額定壓力為280 bar，峰值壓力為350 bar 運行模式 泵，開式回路 規格 排量 Vg max (cm3)284571* 100 140 控制機構284571 100 140 兩位控制，直接驅動DGGGGGG 壓力控制DRGGGGG DRGGGGGG 遠程控制 壓力流量控制DFRGGGGG DFR1GGGGG 在 X 油路無小孔 壓力流量功率控制GGGGG 流量控制，和先導壓力有關GGGGG 帶壓力控制 流量電控GGGG 壓力流量電控GGGGG 電液壓力控制GGG 系列 轉動方向 從軸端看順時針 逆時針 E O DRG DG DFR DFR1 DFLR FHD FE1** DFE1** 31 R G = 有貨 = 在準備中 = 無貨 L A10VS * 規格71的注意事項 壓力油口B包括一個高壓組合油口 SAE 11/4 標準壓力範圍，3000 psi，最高壓力可至250 bar SAE 1 標準壓力範圍，5000 psi，最高壓力超過250 bar（見第12頁）。
新的應用場合應採用高壓油口SAE 1 優選方案 （較短的交貨時間） 請見第39頁的表 DR ED P P V S R 密封 帶 FKM 軸封的NBR（丁 橡膠，符合 DIN ISO 1629） FKM（氟橡膠，符合DIN ISO 1629） 軸端284571100140 帶鍵直軸DIN 6885GGGGG 花鍵軸SAE7/811 1/4 1 1/2 1 3/4 花鍵軸SAE（較高的通軸驅動轉矩）7/811 1/4 見RC 92 707 （準備中） ** 更詳細的有關控制的信息請見RC 30 022 H 博世力士樂3/40A10VSO RC 92 711/09.00 1 149 密封 軸端 安裝法蘭284571100 140 ISO 2 孔GGGG ISO 4 孔G 工作油口連接 壓力油口 B在相反方向，SAE 油口 吸油口 S米制固定螺釘 通軸284571100 140 無通軸驅動GGGGG 有通軸驅動可帶軸向泵、齒輪泵或徑向柱塞泵 安裝法蘭軸軸套可接受 ISO 80, 2 孔花鍵軸 3/4 19-4 (SAE A-B)A10VSO 10, 18 (軸 S 或 R)GGG ISO 80, 2 孔帶鍵軸 18A10VSO 18GGGGG ISO 100, 2 孔花鍵軸 7/8 22-4 (SAE B)A10VSO 28 (軸 S 或 R)GGGG ISO 100, 2 孔帶鍵軸 22A10VSO 28GGGGG ISO 100, 2 孔花鍵軸 1 25-4 (SAE B-B)A10VSO 45 (軸 S 或 R)GGGG ISO 100, 2 孔帶鍵軸 25A10VSO 45GGGG ISO 125, 2 孔花鍵軸 1 1/4 32-4 (SAE C)A10VSO 71 (軸 S 或 R)GGG ISO 125, 2 孔帶鍵軸 32A10VSO 71GGG ISO 125, 2 孔花鍵軸 1 1/2 38-4 (SAE C-C) A10VSO 100 (軸 S)GG ISO 125, 2 孔帶鍵軸 40A10VSO 100GG ISO 180, 4 孔花鍵軸 1 3/4 44-4 (SAE D)A10VSO 140 (軸 S)G ISO 180, 4 孔帶鍵軸 45A10VSO 140G 82-2(SAE A, 2 孔)花鍵軸 5/8 16-4 (SAE A)1PF2G2, PGF2GGGGG 82-2(SAE A, 2 孔)花鍵軸 3/4 19-4 (SAE A-B)A10VSO 10, 18 (軸 S)GGGGG 101-2(SAE B, 2 孔)花鍵軸 7/8 22-4 (SAE B)1PF2G3GGGGG 101-2 (SAE B)花鍵軸 22-4 (SAE B)A10VO 28 (軸 S), PGF3GGGG 101-2(SAE B)花鍵軸 25-4 (SAE B-B)A10VO 45 (軸 S), PGH4GGGGG 127-2 (SAE C)花鍵軸 32-4 (SAE C)A10VO 71 (軸 S)GG 127-2 (SAE C)花鍵軸 38-4 (SAE C-C)A10VO 100 (軸 S), PGH5GG 152-4 (SAE D)花鍵軸 44-4 (SAE D)A10VO 140 (軸 S)G 63，米制，4 孔帶鍵軸 25R4GGGGG A10VSO/ 3112 工作液體 組合泵 1.如第2個泵為Brueninghaus泵並在工廠組合則兩個訂貨型號間用+連接。
第1個泵的型號 + 第2個泵的型號 訂貨示例：A10VSO 100DR/31R-PPA12KB5 + A10VSO 71DFR/31R-PSA12N00 2.如齒輪泵或徑向柱塞泵和本泵要在工廠組合，請和我門聯繫 A B 運行方式 軸向柱塞元件 轉動方向 系列 控制機構 規格 12 N00 KB5 KB4 KB3 KB2 KB7 KB6 K01 K02 K52 K68 K07 K04 K24 K57 K17 K51* K27* K26* K37* K25* K59* * 不能用於新的裝置，只能用於較小的通軸驅動轉矩（見第26頁） 博世力士樂 4/40A10VSO RC 92 711/09.00 1 技術參數 150 油液 欲廣泛的瞭解液壓油的選用以及應用情況，請查閱我 們的樣本活頁RC 90220 （礦物油） 、RC90221 （環保液 壓油液） 或RC90223 （阻燃液壓油液HF） 採用HF油液或環保液壓油液時，必須考慮到此油液 可能使泵的工作參數有所降低如必須使用，請和我 們的技術部門聯繫 （請在訂貨單上寫明要用液壓油的 型號） 工作粘度範圍 為了得到最佳的效率和壽命，我們推薦把油液的工作 粘度 （在工作溫度下） 選在下列範圍內： Vopt = 最佳工作粘度16...36 mm2/s 與油箱溫度 （開式油路） 相關。
粘度範圍的限制 粘度的極限值為： Vmin=10 mm2/s， 短時，在90C的最高允許泄漏油溫度下 Vmax=1000 mm2/s短時，冷起動 溫度範圍 （請見選擇圖） tmin=-25C tmax=90C 選用圖表 - 25- 1010 20 30507090 - 200406080100 1000 36 16 10 1000 600 400 200 100 80 60 40 20 15 10 VG 22 VG 32 VG 46 VG 68 VG 100 tmin = -25 C tmax = +90 C 油液溫度 t ( C) 粘度 (mm2/s) opt 油液溫度範圍 選用工作油液時的注意事項 為了選用正確的液壓油，必須知道油箱中油液工作溫 度 （開式回路） 和環境的溫度的關係 必須選擇液壓油液，以保證在工作溫度範圍內油液的 工作粘度處於最佳範圍(Vopt) （見選擇圖的陰影部 分） 建議在每種場合均選用盡可能高的粘度等級 示例：在X的環境溫度下，工作油液溫度為60C 在最佳工作粘度範圍 （Vopt；陰影部分） 內對應有VG46 或VG68。
應選VG68 注意：泄漏油 （殼體泄油） 溫度受泵的壓力和轉速的影 響並總是高於油箱油溫然而，系統任何地方的最高 溫度不得超過90C 如果由於極端的工作條件或過高的環境溫度而不能滿 足上述條件，請向我們諮詢 油液的過濾 濾油越精細工作液體的清潔度越好，則軸向柱塞泵的 壽命越長 為了保證軸向柱塞元件的正常功能，需要油液的清潔 度至少為 NAS1638, 9級 ISO/DIS 4406的18/15 如果不能達到上述油液的品質，請向博世力士樂諮 詢 高速類型 規格140可作為高速類型來選用此類泵在不改變外 形尺寸的情況下，在最大排量工況允許更高的轉速 （更多的輸出流量） ，細節請見第5頁 機械排量限制器 機械排量限制器僅能用於不通軸的N00系列泵，通軸 泵則不能用 例外：帶FE1-，FE1D-和DFE1控制的泵不能用最大 排量螺釘 Vg max：用於規格28到140 設定範圍從Vg max到50% Vg max，無級變數 Vg min：用於規格100和140 設定範圍從Vg min到50% Vg max，無級變數 博世力士樂5/40A10VSO RC 92 711/09.00 1 技術數據 （用礦物油工作有效；如用HF-流體見RC 90223，用環保液壓油見RC 90221） 151 最大功率 (p = 280 bar) 排量 Vg/Vg max 進口壓力 pabs bar 轉速 n/no max 數值表（不考慮機械效率mh 和容積效率 v 的理論值；資料四捨五入成整數） 規格284571100140/High-S* 排量Vg maxcm3284571100140/140 最大轉速1) no maxrpm30002600220020001800/2050 當進口壓力 no maxrpm36003100260024002100/2200 時的最大轉速（轉速極限） pabs Vg < Vg max 最大流量在no max時 qvo maxL/min 84117156200252/287 在 E = 1500 min 1時 L/min 4268107150210 Po maxkW39557393118/134 E = 1500 min 1時 kW2032507098 在 Vg max時的最大轉矩 (p = 280 bar)TmaxNm125200316445623。
