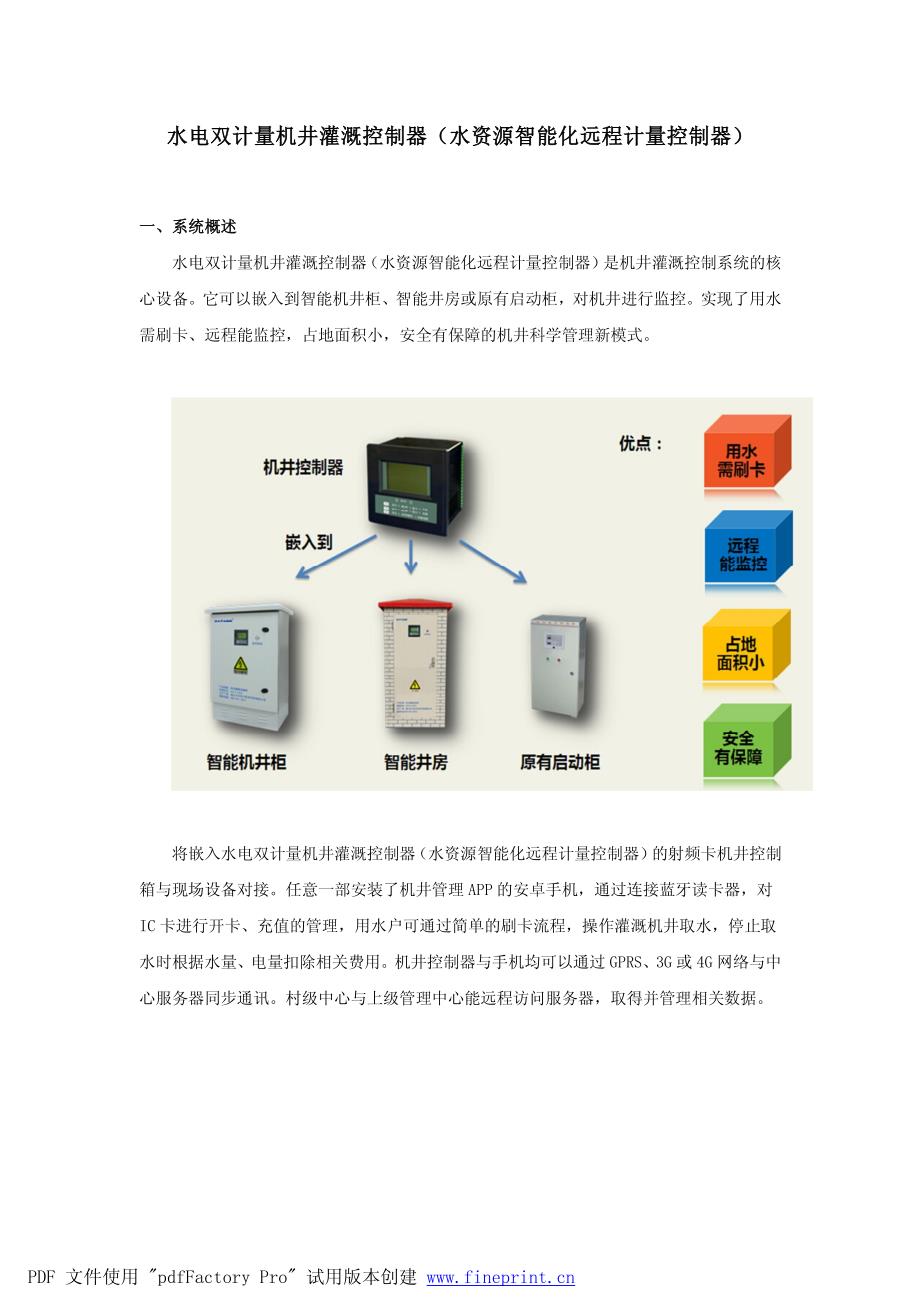

水电双计量机井灌溉控制器（水资源智能化远程计量控制器）水电双计量机井灌溉控制器（水资源智能化远程计量控制器） 一、系统概述一、系统概述 水电双计量机井灌溉控制器 （水资源智能化远程计量控制器） 是机井灌溉控制系统的核心设备它可以嵌入到智能机井柜、智能井房或原有启动柜，对机井进行监控实现了用水需刷卡、远程能监控，占地面积小，安全有保障的机井科学管理新模式 将嵌入水电双计量机井灌溉控制器 （水资源智能化远程计量控制器） 的射频卡机井控制箱与现场设备对接任意一部安装了机井管理 APP 的安卓，通过连接蓝牙读卡器，对IC 卡进行开卡、充值的管理，用水户可通过简单的刷卡流程，操作灌溉机井取水，停止取水时根据水量、电量扣除相关费用机井控制器与均可以通过 GPRS、3G 或 4G 网络与中心服务器同步通讯村级中心与上级管理中心能远程访问服务器，取得并管理相关数据 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 机井灌溉控制系统拓扑图 二、核心设备—水电双计量机井灌溉控制器（水资源智能化远程计量控制器）二、核心设备—水电双计量机井灌溉控制器（水资源智能化远程计量控制器） 2.1 概述： 机井灌溉控制系统核心设备是水电双计量机井灌溉控制器 （水资源智能化远程计量控制器） 。

控制器采用水、电双计量的计量方式 2.2 特点： 传输规约符合水利部标准的水资源传输规约 现场采用蓝牙或串口维护方式，同时支持远程设备维护 水电双计量机井灌溉控制器（水资源智能化远程计量控制器）DATA-7218 具备泵阀控制、水表、电表、IC 卡等丰富的设备接口 输出传输可选 GPRS、3G 或 4G 网络 供电可使用交流 12V/24V 或直流 12V/24V 电源 标准的盘面安装方式 2.3 控制器正面采用高清液晶显示面板 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 2.4 控制器背面端子说明： 2.5 控制器防水安装示意 透明玻璃板与门板间采用防水胶密封，控制器压板配合安装卡具紧固好控制器，最后通过 4 条螺栓固定好机井控制器 机井灌溉控制器防水安装示意图 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 三、智能机井柜三、智能机井柜 3.1 概述： 机井控制箱聚科技、高端、美观、实用与一身 3.2 特点： 具备水、电双计量工作方式 适合现场各种功率机井泵 箱体防护等级达到了 IP65 具备数据无线传输功能 传输规约符合水利部水资源传输规约。

3.3 机井控制箱部件说明 机井控制箱内部件说明 平升机井控制箱外部件说明 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 3.4 水泵启动器的配置 电机启动器可按需配置，主要为以下三种： 交流接触器经常用于小功率潜水泵的直接启动 软启动器具备降压启动功能，有助于延长潜水泵的使用寿命 变频器属于高级启动器，可以实现恒压供水 交流接触器 软启动器 变频器 3.5 机井控制箱接线简便 机井控制箱固定好后，接入三相电源，再接入机井潜水泵，即可正常取水 3.6 机井控制箱使用流程 开泵流程：将 IC 卡放置到刷卡区，听到 “嘟”的一声响，即可移开 IC 卡，机井潜水泵启动 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 关泵流程：将 IC 卡再次放置到刷卡区，听到“嘟”的一声响，再移开 IC 卡，机井潜水泵停止 四、水电双计量机井灌溉控制器（水资源智能化远程计量控制器）——蓝牙发卡四、水电双计量机井灌溉控制器（水资源智能化远程计量控制器）——蓝牙发卡 4.1 概述： 传统的 IC 卡管理存在一些弊端，定点办公模式，开卡、充值、补卡都需要排队办理。

发卡器离不开 PC 机及数据线，操作繁琐不易维护平升独创蓝牙发卡器，将发卡器与蓝牙完美结合，通过 APP 实现了无线 IC 卡管理模式 4.2 特点 平升独创新型无线蓝牙读卡器 实现无线移动 IC 卡管理新模式 完美适应机井灌溉 IC 卡管理现状 数据通过网络同步服务器 内置高性能可充电锂电池 五、水电双计量机井灌溉控制器（水资源智能化远程计量控制器）—五、水电双计量机井灌溉控制器（水资源智能化远程计量控制器）— APP 4.1 概述： 农田机井灌溉 APPg 管理软件可安装到任意一台安卓上蓝牙与蓝牙读卡器及机井控制器通讯，网络与中心服务器通讯，实现了 IC 卡管理、数据同步上传、蓝牙发卡充值、控制器设备维护、机井实时监控等功能 实现无线 IC 卡管理 无线蓝牙 IC 卡读写器 DATA86 APP PDF 文件使用 “pdfFactory Pro“ 试用版本创建 4.2 工作原理 APP IC 卡管理原理 APP 利用蓝牙网络与蓝牙读卡器通讯，还可以通过网络与中心服务器通讯实现了无线 IC 卡管理、管理数据同步上传、移动办公，大大提升了用户体验 4.3 无线设备维护功能 简便无线的设备维护功能， APP 可以通过蓝牙网络与射频卡控制器近距离连接。

可 APP 中心服务器 蓝牙读卡器 控制器 服务器 蓝牙读卡器 APP 蓝牙通讯 2.5G/3G/4G 同步 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 以实现控制器无线升级，控制器的无线维护，机井数据的同步上传 4.3 实时监控功能 水电双计量机井灌溉控制器（水资源智能化远程计量控制器）的实时监控功能简洁、易用，监控列表显示所有机井的信息总览，点击进去可以看到每台机井的详细信息包括：机井工作状态、用水户刷卡信息、潜水泵的开关时间、用水户相关信息、设备报警信息、机井定额信息等 APP 蓝牙通讯 控制器 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 机井列表— APP 界面 详细信息— APP 界面 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 。
