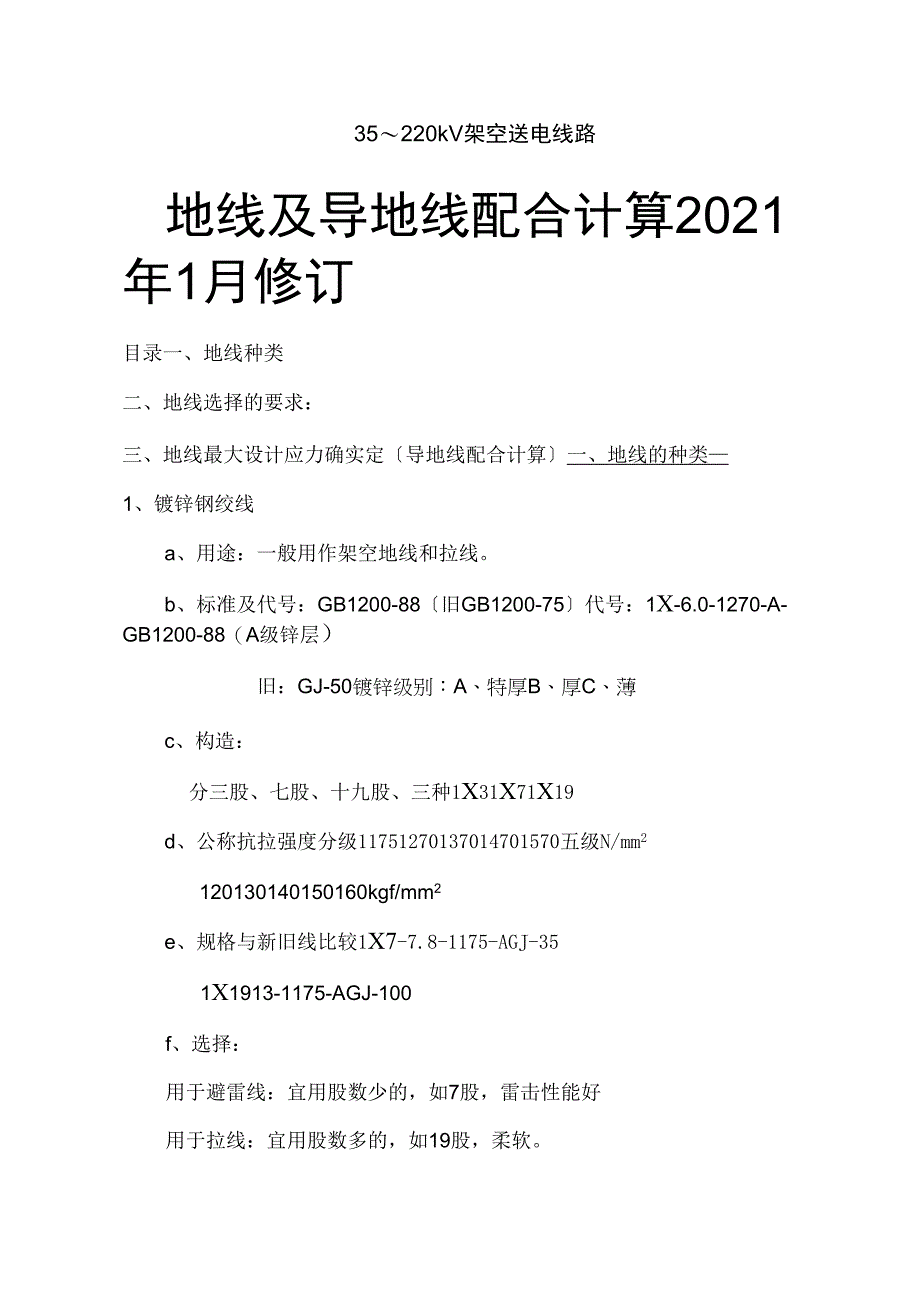

35〜220kV架空送电线路地线及导地线配合计算2021年1月修订目录一、地线种类二、地线选择的要求：三、地线最大设计应力确实定〔导地线配合计算〕一、地线的种类—1、镀锌钢绞线a、用途：一般用作架空地线和拉线b、标准及代号：GB1200-88〔旧GB1200-75〕代号：1X-6.0-1270-A-GB1200-88（A级锌层）旧：GJ-50镀锌级别：A、特厚B、厚C、薄c、构造：分三股、七股、十九股、三种1X31X71X19d、公称抗拉强度分级11751270137014701570五级N/mm2120130140150160kgf/mm2e、规格与新旧线比较1X7-7.8-1175-AGJ-351X1913-1175-AGJ-100f、选择：用于避雷线：宜用股数少的，如7股，雷击性能好用于拉线：宜用股数多的，如19股，柔软g、厂家：天津大成五金厂钢系绳厂马鼎太金属制品公司巩义2、锌铝合金镀层钢绞线〔锌-5%铝-稀土合金度钢绞线〕a、特点：耐腐蚀性比镀锌钢绞线高出2-5倍，用于湿度较大污秽严重地区的架空地线和拉线b、表示方法：7X3.2-9.6-1270-Ac、规格和标准：与国标镀锌钢绞线一样。
YB/T183—2000d、价格：与镀锌钢绞线等价e、厂家：〔I〕塘栖钢系绳厂〔H〕电力线路器材厂〔皿〕马鼎太金属制品公司3、铝包钢绞线a、特点在高强钢丝的外面，挤包上一铝层，再经屡次拉拔而成的双金层线具有一定的导电能力和较强的抗腐蚀线b、标准：YB/T124—1997c、用途：〔I〕良导体地线；〔H〕严重腐蚀地区的架空地线；〔皿〕钢芯铝绞线的钢芯；〔W〕电气化铁道的承力索d、构造:1X3,1X7,1X19,1X37e、导电率分：20.3%,23%,27%,30%,33%,40%国际标准韧铜〔％IAGS〕f、代号：LBGJ-150-30AC〔YB/T124-1997〕JLB30-150〔新华金属制品股份〕g、规格：〔见表〕新华金属材料制品公司二、地线选择的要求：1、要有足够的机械强度和耐振性能，平安系宜大于导线2、要满足电力系统单相短路时的热稳定条件热稳定验算公式：(mm2)Sg>IgxVte/C式中Sg-地线最小截面〔mm2〕lg—流过地线短路电流稳定值〔A〕te—短路电流等效持续时间〔S〕220〜500kV0.3秒110kV0.5秒C—材料热稳定系数铜铝钢包铝钢O2120958370几种镀锌钢绞线最大短路电流的稳定值为GJ-353.7kAGJ-504.9kA（主保护动作时间按0.5秒计）GJ-707.1kAGJ-807.8kAGJ-10010.0kA3、与OPGW复合光缆配合，使用时，要有良好的分流作用；在两根地线时〔一根OPGW,—根地线〕不同材料的地线，OPGW中流过短路电流的百分数如下：不同材料地线与OPGW配合时分流系数〔供参考〕：钢绞线27-20%铝包钢〔40-20%导电率〕49-45%良导体52-63%OPGW73-80%OPGW51-55%OPGW48-37%4、有良好的抗腐蚀性能:如铝包钢绞线和钢芯铝绞线比锌铝合金镀层钢绞线好，锌铝合金镀层钢绞线比普通镀锌钢绞线好。
5、耐雷击性能要好股数少的比股数多的为好，一般选择7股的6、要求降低送电线对通信线危险影响时，良导体地线〔铝铝包钢绞线〕比镀锌钢绞线好7、新〔2021〕设计规程对不同导线应采用镀锌钢绞线的大小规定：地线规格LGJ-185/30以下，LGJ-185/45~LGJ-400/50LGJ-400/50及以上复冰地区GJ-50GJ-80GJ-100无冰地区GJ-35GJ-50GJ-808造价低镀锌钢绞线：造价最低锌铝合金镀层绞线，与镀锌绞线相差不多，等价或高3%铝包钢绞线，较贵约10000-1200(元/t良导体地线，贵三、地线最大设计应力确实定〔导地线配合计算〕—1、规程规定：根据防雷要求，在雷电过电压的条件下〔15C、无风、无冰〕导线与地线在档距中央应保持S=0.012+1(m)的间距,导线与地线间才不会发生闪络可以导出地线在15C、无风、无冰时的应力：@=gb/[gd/®(8(v((0.012L+21B2)-h))/L2]〔kg/mm2〕式中：B、h为导线和地线在杆塔上悬挂点间的水平距离〔m〕和垂直距离(m);gd、gB为导线和地线自重比载kg/m-mm2也为导线在某代表档距下15C、无冰、无风时的应力(kg/mm2)L一为在工程中可能出现的最大档距〔m〕。
在应用上式计算时要注意：〔1〕要选择整个工程中可能出现的代表档距围;〔2〕要选择整个工程中可能出现的档距围;〔3〕要选择整个工程中所用塔型的最小塔头尺寸〔B、h〕〔4〕取在各种条件下计算得到的@最大值2、用状态方程式求出地线的最大设计应力待求状态〔最大应力状态〕二状态〔15C、无风、无冰时〕注：最大应力状态一般为正常复冰时，g=g7,-5C,计算举例：110KV线路LGJ-240/30导线，配GJX-50地线，I级气象区C=5，V=25档距：200300……10009个代表档距：300400……8006个杆塔为水泥杆铁塔混用，从塔头尺寸中选出塔头尺寸最小者参加配合：LM17：B=2.3h=2.6m代入后计算得出：地线GJX-50最大设计应力前©=33.6kg/mm23、按我省原定型杆塔及气象区计算得出各种导线的地线最大设计应力如下：〔仅供参考〕110KV线路I级气象区H级气象区LGJ-240/30GJ-50&=36kg/mm2GJ-50&=40kg/mmLGJ-185/30GJ-35矿40GJ-50&m=40LGJ-185/20GJ-35&m=38GJ-35&m=40LGJ-150/25GJ-35&m=40GJ-35&m=40LGJ-150/20GJ-35&m=38GJ-35&m=38LGJ-120/20GJ-35&m=38GJ-35&m=3635KV线路LGJ-150/25GJ-35&m=38GJ-35&m=40LGJ-120/25GJ-35&m=40GJ-35&m=40LGJ-120/20GJ-35&m=38GJ-35&m=36LGJ-95/20GJ-35&m=38GJ-35&m=38LGJ-95/15GJ-35&m=36GJ-35&m=34LGJ-70/10GJ-35&m=34GJ-35&m=302END。
