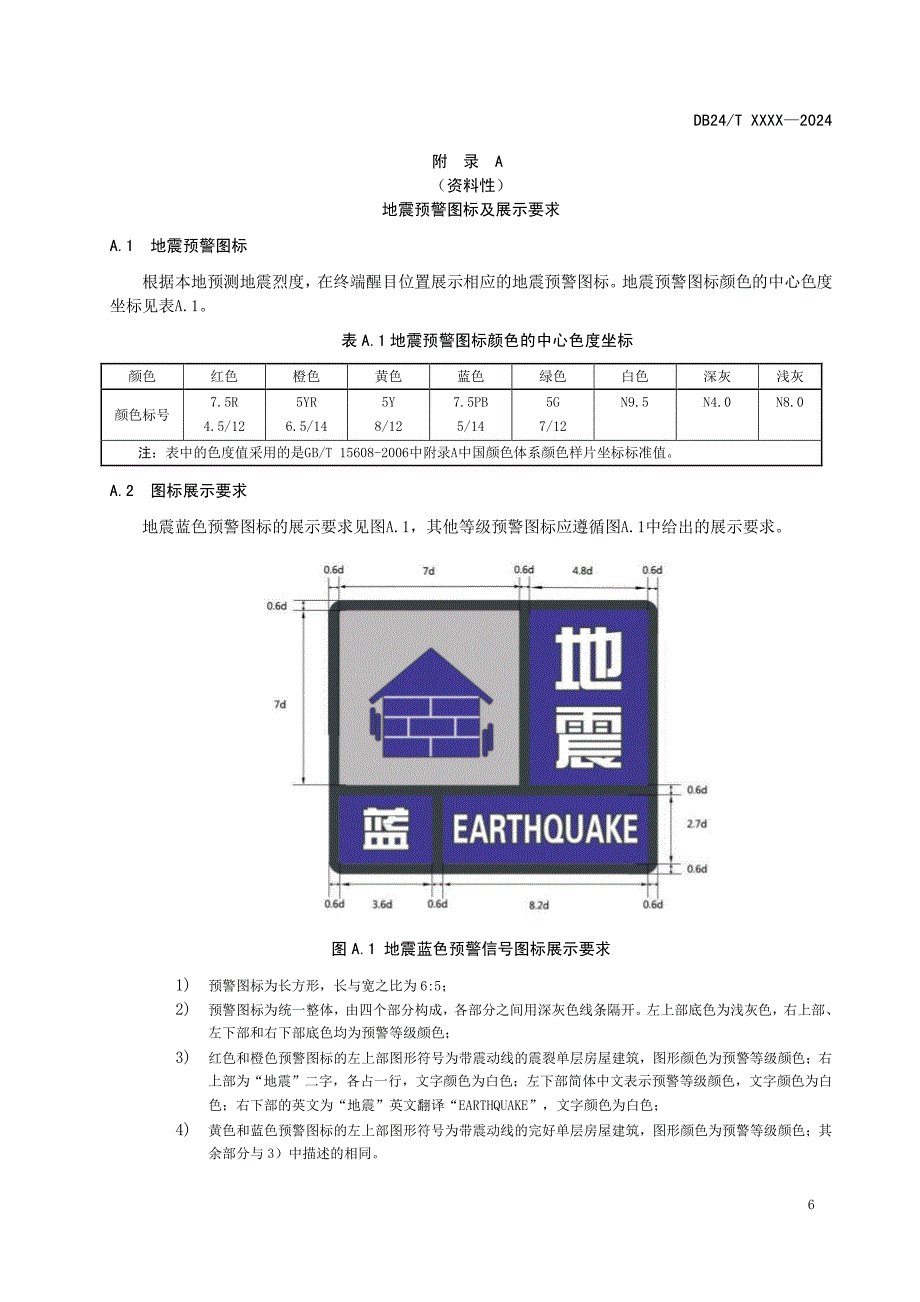

DB24/T XXXX2024 6 附录A （资料性）地震预警图标及展示要求 A.1 地震预警图标 根据本地预测地震烈度，在终端醒目位置展示相应的地震预警图标地震预警图标颜色的中心色度坐标见表A.1表 A.1 地震预警图标颜色的中心色度坐标 颜色 红色 橙色 黄色 蓝色 绿色 白色 深灰 浅灰 颜色标号 7.5R 4.5/12 5YR 6.5/14 5Y 8/12 7.5PB 5/14 5G 7/12 N9.5 N4.0 N8.0 注：表中的色度值采用的是GB/T 15608-2006中附录A中国颜色体系颜色样片坐标标准值A.2 图标展示要求 地震蓝色预警图标的展示要求见图A.1，其他等级预警图标应遵循图A.1中给出的展示要求图 A.1 地震蓝色预警信号图标展示要求 1)预警图标为长方形，长与宽之比为 6:5；2)预警图标为统一整体，由四个部分构成，各部分之间用深灰色线条隔开左上部底色为浅灰色，右上部、左下部和右下部底色均为预警等级颜色；3)红色和橙色预警图标的左上部图形符号为带震动线的震裂单层房屋建筑，图形颜色为预警等级颜色；右上部为“地震”二字，各占一行，文字颜色为白色；左下部简体中文表示预警等级颜色，文字颜色为白色；右下部的英文为“地震”英文翻译“EARTHQUAKE”，文字颜色为白色；4)黄色和蓝色预警图标的左上部图形符号为带震动线的完好单层房屋建筑，图形颜色为预警等级颜色；其余部分与 3）中描述的相同。
DB24/T XXXX2024 7 A.3 图标的使用说明 地震预警图标的使用说明见表 A.2表 A.2 地震预警图标使用说明 序号 图标 名称 说明 1 红色地震预警图标 Red Signal icon of earthquake early warning 发布级地震预警时使用 2 橙色地震预警图标 Orange Signal icon of earthquake early warning 发布级地震预警时使用 3 黄色地震预警图标 Yellow Signal icon of earthquake early warning 发布级地震预警时使用 4 蓝色地震预警图标 Blue Signal icon of earthquake early warning 发布级地震预警时使用 DB24/T XXXX2024 8 附录B （资料性）地震预警报警声及展示要求 B.1 地震预警报警声及展示要求 报警声结构由起始段，警示段，语音段，报警段和结束段组成报警声音由主音和辅音组成，其中主音和辅音总时长 2.5s主音由 5 个在 0Hz6000Hz 之间变化的频率信号叠加组成，时长 2.00s；辅助音位于主音之后，与主音间隔 0.10s，由 2 个频率分别为 1000Hz 和 3000Hz 的合成信号混叠组成，每个辅助音时长 0.10s，相邻辅助音间隔 0.10s；预警声音的音频图像表示方法见图 B.1 和图 B.2。
图 B.1 地震预警声音主音和辅助音频谱示意图 图 B.2 地震预警声音主音和辅助音时域波形示意图 主音分别为频率快速上升、频率缓慢下降、频率快速下降等三个阶段，每个阶段的时间节点分别为 0.000s0.325s、0.325s1.413s 和 1.413s2.000s，各阶段关键点数据及频谱详见表 B.1 和图 B.1DB24/T XXXX2024 9 表 B.1 地震预警声音主音各阶段关键数据点 频率曲线编号 起始点 频率最高点 快速下降起点 终点 采样点 频率（Hz）采样点 频率（Hz）采样点 频率（Hz）采样点 频率（Hz）1 0 1064 5200 5288 22600 4828 32000 1064 2 0 840 5200 4175 22600 3812 32000 840 3 0 616 5200 3061 22600 2795 32000 616 4 0 392 5200 1948 22600 1779 32000 392 5 0 140 5200 696 22600 635 32000 140 DB24/T XXXX2024 10 附录C （资料性）地震预警提示及展示要求 C.1 文本信息模板（颜色）地震预警 中国地震预警网发布，XXXX年XX月XX日XX时XX分（震中地区）发生X.X级地震，本地预测地震烈度XX度，紧急避险（立即避险/注意防范）！C.2 声音信息模板（警报声音）破坏地震，紧急避险（倒计时声音）；（警报声音）强烈地震，立即避险（倒计时声音）；（警报声音）有感地震，注意防范（倒计时声音）。
C.3 预警信息模板 预警图标在屏幕居中位置以弹窗的形式呈现，优先级别最高，叠加在屏幕最上方，地震预警信息在预警倒计时结束 5 秒20 秒后自动关闭C.4 地震预警信息更新模板 地震预警更新由中国地震预警网发布的（震中地区）X.X级地震蓝/黄/橙色地震预警现更新为黄/橙色/红色地震预警，注意防范（立即避险/紧急避险）！C.5 地震预警信息取消模板 地震预警取消由中国地震预警网发布的（震中地区）X.X级地震蓝/黄/橙/红色地震预警为（误报原因），现予以取消，请勿惊慌！。
