压力变送器的安装方法

枫**
实名认证
店铺
DOCX
51.51KB
约2页
文档ID:562118582

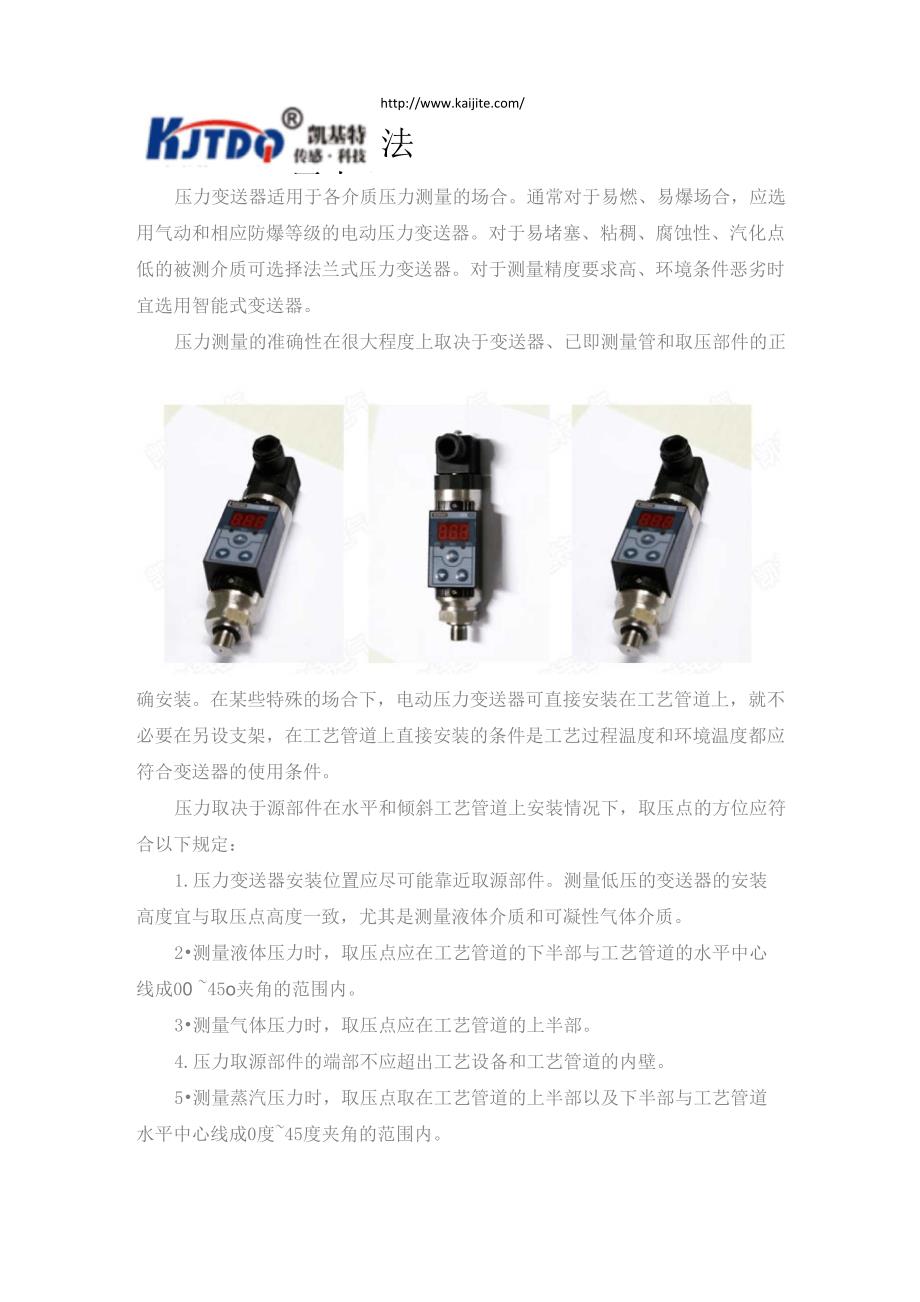

压力变送器的安装方法_第1页
1/2

用气动和相应防爆等级的电动压力变送器对于易堵塞、粘稠、腐蚀性、汽化点 低的被测介质可选择法兰式压力变送器对于测量精度要求高、环境条件恶劣时 宜选用智能式变送器压力测量的准确性在很大程度上取决于变送器、已即测量管和取压部件的正 确安装在某些特殊的场合下,电动压力变送器可直接安装在工艺管道上,就不 必要在另设支架,在工艺管道上直接安装的条件是工艺过程温度和环境温度都应 符合变送器的使用条件压力取决于源部件在水平和倾斜工艺管道上安装情况下,取压点的方位应符 合以下规定:1.压力变送器安装位置应尽可能靠近取源部件测量低压的变送器的安装 高度宜与取压点高度一致,尤其是测量液体介质和可凝性气体介质2•测量液体压力时,取压点应在工艺管道的下半部与工艺管道的水平中心 线成00 ~45o夹角的范围内3•测量气体压力时,取压点应在工艺管道的上半部4.压力取源部件的端部不应超出工艺设备和工艺管道的内壁5•测量蒸汽压力时,取压点取在工艺管道的上半部以及下半部与工艺管道 水平中心线成0度~45度夹角的范围内 压力取源部件与温度取源部件在同一管道上时,压力取源部件应安装在 温度取源件的上游侧7. 压力取源部件的安装位置,应选择在工艺介质流束稳定的管段。

8. 压力变送器安装位置应光线充足,操作和维护方便,不宜安装在振动、 潮湿、高温、有腐蚀性和强磁场干扰的地方9•测量气体介质压力时,变送器安装位置宜高于取压点,测量液体或蒸汽 压力时,变送器安装位置宜低于取压点,目的在于减少排气、排液附加设施10. 在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的 压力时,取源部件应倾斜向上安装,与水平线的夹角应大于30度,在水平工艺 管道上宜顺流束成锐角安装压力变送器安装方式除直接安装于工艺管道上的方式外,通常为分离安装方 式,可在现场制作立柱支架,采用U形螺栓卡设,也可采取墙板支架安装方式, 无论何种安装方式,压力变送器应垂直安装,仪表接线盒的电缆入口不应朝上。
