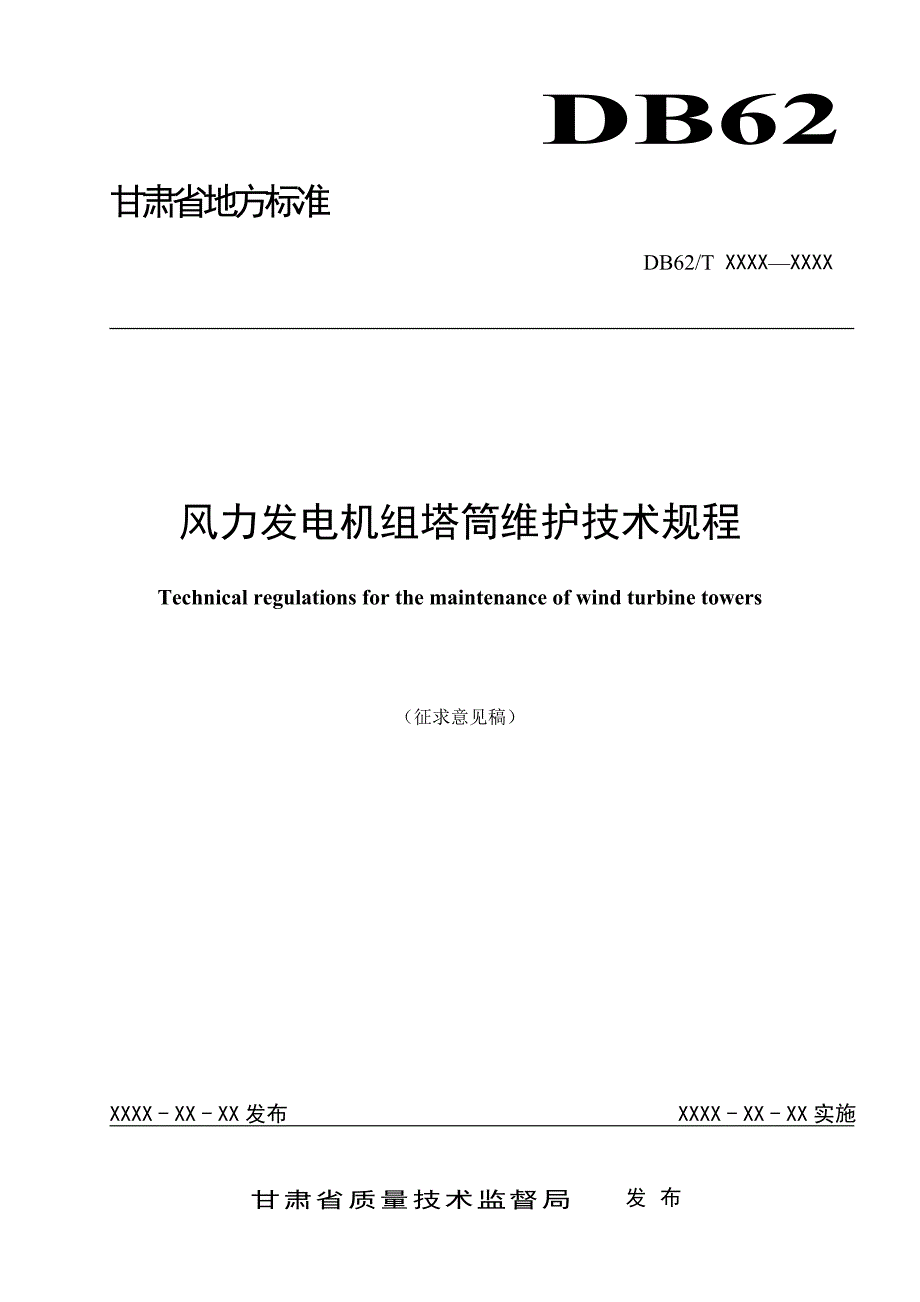

DB62甘肃省地方标准DB62/T XXXX—XXXX风力发电机组塔筒维护技术规程Technical regulations for the maintenance of wind turbine towers（征求意见稿）XXXX - XX - XX发布XXXX - XX - XX实施甘肃省质量技术监督局发布DB62/T XXXX—201X目 次前 言 II风力发电机组塔筒维护技术规程 11 范围 12 规范性引用文件 13 术语和定义 13.1 维护 13.2 首次维护 13.3 半年维护 13.4 全年维护 13.5 工作记录单 13.6 耗品 13.7 备件 24 基本要求 24.1 安全要求 24.1.1 安全规范 24.1.2 安全防护装备 24.1.3 环境要求 34.2 维护人员要求 34.2.1 工作小组成员规定 34.2.2 攀爬塔筒要求 34.2.3 重物提升 44.3 基础运行维护要求 45 维护要求 45.1 塔筒载荷 45.1.1 塔筒坐标系 55.1.2 塔筒载荷计算 55.2 塔筒静力学计算 65.2.1塔筒静强度计算 65.2.2 塔筒刚度计算 65.3 一般要求 75.4 定期维护 75.5 塔筒维护 75.5.1 塔筒基础检查 85.5.2 防腐检修维护及表面清洁 85.5.3 塔筒法兰螺栓维护 95.5.4 焊缝检修维护 95.5.5 塔筒梯子维护 95.5.6 塔筒平台维护 95.5.7 塔筒附件检修维护 95.5.8 塔筒内电缆检查 105.5.9 拆卸与更换 10前 言本标准按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》给出的规则起草。
本标准由甘肃省特种设备检验检测研究院提出并归口本标准起草单位：甘肃省特种设备检验检测研究院本标准主要起草人：李琳、郑玉巧、魏泰、李村、文鹏、张岩、郭虎全、曾世龙、董付刚、曹杰、陈双、朱锴年、雷会涛、邓林峰、王志远、刘玉涵、吴苍、李想、何天经、董博、郎启发、马壮、施成龙、姜东煜、刘宇航I风力发电机组塔筒维护技术规程1 范围本标准规定了塔筒及内部附件维护保养的流程、方法及内容本标准适用于并网型陆上机组塔筒的维护保养，其他机组可根据自身特点参照使用2 规范性引用文件下列文件对本文的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件GB/T 19568-2017 风力发电机组 装配和安装规范GB/T 25385-2019 风力发电机组 运行及维护要求GB/T 35204-2017 风力发电机组 安全手册GB/T 28410-2012 风力发电塔用结构钢板GB/T 19072-2010 风力发电机组 塔筒DB62T25-3052-2011 风力发电机组基础施工及机组安装技术规程DL/T 797-2012 风力发电场检修规程3 术语和定义GB/T 25385-2019、GB/T 19072-2010和DL/T 797界定的以及下列术语和定义适用于本文件。
3.1维护 maintenance根据设计要求、机组状态、数据分析结果，为确保机组正常运行而开展的维修和保养活动，包括定期维护、状态检修等3.2首次维护 first maintenance机组首次并网后的第一次定期维护，开展时间不宜超过机组并网后三个月3.3半年维护 semi-annual maintenance机组首次并网后半年及后续每半年奇数倍的维护作业3.4全年维护 annual maintenance机组首次并网后一年及后续每一年期整数倍的维护作业3.5工作记录单 work sheet塔筒运行、维护过程中用于记录过程信息与工作结果数据的记录文件3.6耗品 consumables根据塔筒设计要求及设备磨损老化的统计规律进行预防性更换的物料3.7备件 spare parts塔筒维护过程中进行故障处理时所需的电气、机械部件4 基本要求4.1 安全要求4.1.1 安全规范1) 熟练掌握机组维护作业手册，只有经过培训的专业人员，方可进行塔筒维护工作且维护工作应在计划时间内，根据机组实际情况以及环境状况，依照手册开展维护作业2) 在风电机组附近或进入塔筒，任何时候均应佩戴安全帽、穿安全鞋，登高或高处作业，应使用PPE( Personal Protective Equipment 人身防护装备)。
不允许独自进入塔筒此外，应随身携带通讯设备，以备在紧急情况下使用3) 在开展维护工作时，维护人员附近应存在紧急逃生设备，保证维护人员可快速撤离到安全地带维护人员必须对设备及其使用非常熟悉，以备在紧急撤离时的需要在任何时候，紧急逃生设备的使用说明书必须与设备放在一起，且在不打开设备的情况下就可以查看说明书4) 在开展维护工作前，必须告知现场主管人员或现场经理风力发电机组的准确位置以及将要执行的操作类型和范围主管人员或现场经理根据情况决定准许或者拒绝要执行的工作5) 在开展维护工作前，维护人员必须知道当地的紧急联系以备用6) 在开展维护工作前，确保风电机组处于维护状态7) 塔筒维护工作过程中应正确使用工作设备和所有防护性设备，存在危险隐患时不允许进行操作如果出现安全事故应及时报告至相关部门8) 人员在塔筒内维护作业时，应保证足够的照明9) 人员在塔筒内维护作业时如遇打雷，应及时撤离若来不及撤离，可双脚并拢站在塔筒内部平台，不可触碰任何金属制品10) 应注意机组或设备上的各类警示牌11) 开展维护工作时，不应佩戴个人饰品，如项链、珠宝等12) 在现场禁止焚烧任何东西所有的废品、废物应放在垃圾箱或容器中。
13) 在进行任何有带火花的工作之前，如焊接等，必须得到现场管理人员或经理的授权并采取相应的预防措施14) 所有的维护任务均应符合国家当地的相关法规15) 当在塔筒底部工作需要将塔门打开时，应将塔门固定以防止因风吹而出现撞击事故16) 所有维护任务完成后，应将塔门锁住以防止非工作人员进入风机，造成人身设备损坏17) 未尽要求应按照DL/T 797执行4.1.2 安全防护装备1) 在进行维护工作之前，每个工作人员必须理解如下设备的使用说明攀登塔筒的工作人员必须使用合格的安全带、攀登用的安全辅助设备或者适合的安全设施如果风力发电机组位于近水地点，应穿救生衣攀登塔筒并进入机组时应穿戴下列用品：—安全带及相关装备，如安全钢丝绳、快速挂钩、两个脚踏套环安全带用肩带、胸带，肚带和腿带系在维护人员的身体和两条腿上；—在风力发电机组内部工作时，要戴上有锁紧带的安全帽；—防护服，可以防止受伤和油污；—工作手套，用于手或手臂的防护，以免手握带棱或不平表面的物体而受伤；—橡胶底防护鞋；—耳塞，防止噪声的影响；—手电筒，应急时使用；—护目镜，特殊工作时需要；—在室外低温条件下，应穿保暖防护服除了上面指出的设备外，还必须具备如下物件：—紧急逃生装置。
—灭火器（塔筒底平台及上层平台各存放一个）—移动或对讲通讯设备2) 若要完成的工作是对正在运行的风力发电机组塔筒的检查和维护，建议人员在攀爬塔筒过程中准备手电筒、安全眼镜和保护性耳塞3) 操作者必须正确使用安全设备并在使用之前和之后都对安全设备进行检查对安全设备的检查，必须由经授权的维修公司进行，并且必须记录在设备的维护记录中不要使用任何有磨损或撕裂痕迹的设备或者超过制造商建议的使用寿命的设备4) 防护设备必须具备期望的功能，符合现行法律和标准，且具有CE标识，在有效期内使用，符合使用说明4.1.3 环境要求如果超过下述的任何一个限定值，必须立即停止工作，不得进行维护和检修：叶片位于工作位置和顺桨位置之间的任何位置—5-分钟 平均值(平均风速) 10 m/s—5-秒 平均值 (阵风速度)叶片位于顺桨位置(当叶轮锁定装置启动时不允许变桨)—5-分钟 平均值(平均风速) 18 m/s—5-秒 平均值 (阵风速度) 27 m/s4.2 维护人员要求4.2.1 工作小组成员规定1) 一般情况下，维护工作应由两个或两个以上的人来完成2) 应做好计划工作，禁止或应尽量减少相互隔离(如超出视力或听力范围)。
若两人位置超出听力范围，必须使用对讲机或移动来保持通讯，保证人员安全，并带上电量充足的电池3) 若小组成员之一需要休息，工作应中断4) 若没有通知同伴，不应停止工作或离开4.2.2 攀爬塔筒要求1) 开展塔筒维护工作前，应在设备周围设置警示标识，避免在不知情的情况下启动设备造成人员伤亡及设备损坏2) 攀爬塔筒前，应保证身体状态良好，无神经系统方面问题(没有受到酒精或者一些药物影响神经系统)3) 攀爬塔筒前，应先打开塔筒灯和机舱灯检查防护装备是否完整，若发现防护装备有任何形式的故障，应等到修复完成后方可攀爬塔筒4) 当上下塔筒爬梯时，应使用防坠落设备5) 小工具和其余松散的零部件应放在包中或者箱中，不应放在衣服口袋中且手上应不带任何东西较重的零部件应通过提升机运输，不应人工搬运6) 攀爬塔筒时检查确定下面没有人员每段每节塔筒梯子上，只允许一人攀爬，当达到某一节塔筒平台后，应关闭平台盖板当平台盖板关闭且安全关闭后，下一个人方可向上爬或是向下爬到达梯子顶端时，在卸掉防坠落装置前，应使用减震系绳与一安全挂点连接，保证人身安全7) 不携带任何物品或工具的人员，应先上后下8) 每次攀爬塔筒时，应检查梯子梯步、各段平台是否存在油、油脂或其他危险品。
若存在，应将污染区域清洗干净以免滑到发生危险9) 下塔筒时，应使用安全绳只有防坠落设施与安全带连接安全后，才可取掉安全绳，开始下梯子10) 高于地面的工作应由经过塔筒攀爬训练的人员进行11) 应掌握筒体及内部附件的维护工艺12) 应规范填写工作记录单及其他特定文件13) 须熟知急救知识和技巧14) 不具备以上知识的人员不得操作风力发电机组4.2.3 重物提升1) 使用提升机提升物体时，应使用导向绳稳定吊物，以免吊物与塔筒壁发生碰撞，造成物体和塔筒防腐的损伤同时应确保此期间无人在塔筒周围，以免坠物伤人2) 提升机的最大提升重量不得大于350Kg，严禁超重或载人在风速较大的情况下，风机应偏航侧风90度后，方可使用提升机提升重物4.3 基础运行维护要求1) 塔筒的定期巡视、日常维护工作应与风电场日常巡视相结合，发现问题及时处理2) 塔筒长期维护的工作项目应包括地基沉降、结构应力、振动等3) 塔筒定期维护的工作项目应包括焊接部位疲劳损伤、钢结构锈蚀、防腐蚀涂层等4) 应对塔筒的混凝土结构和钢结构进行安全性评估，并定期巡视检查和维护5) 应对塔筒的表面防腐蚀涂层和保护系统等进行定期检查和维护6) 开展维护工作时，应做好运行维护文件的记录，运行维护文件应包含以下内容：—台账；—机组启动和停机操作程序；—塔筒维护作业前应具备的条件；—耗品清单、备件清单、工具清单；—维护作业记录单。
