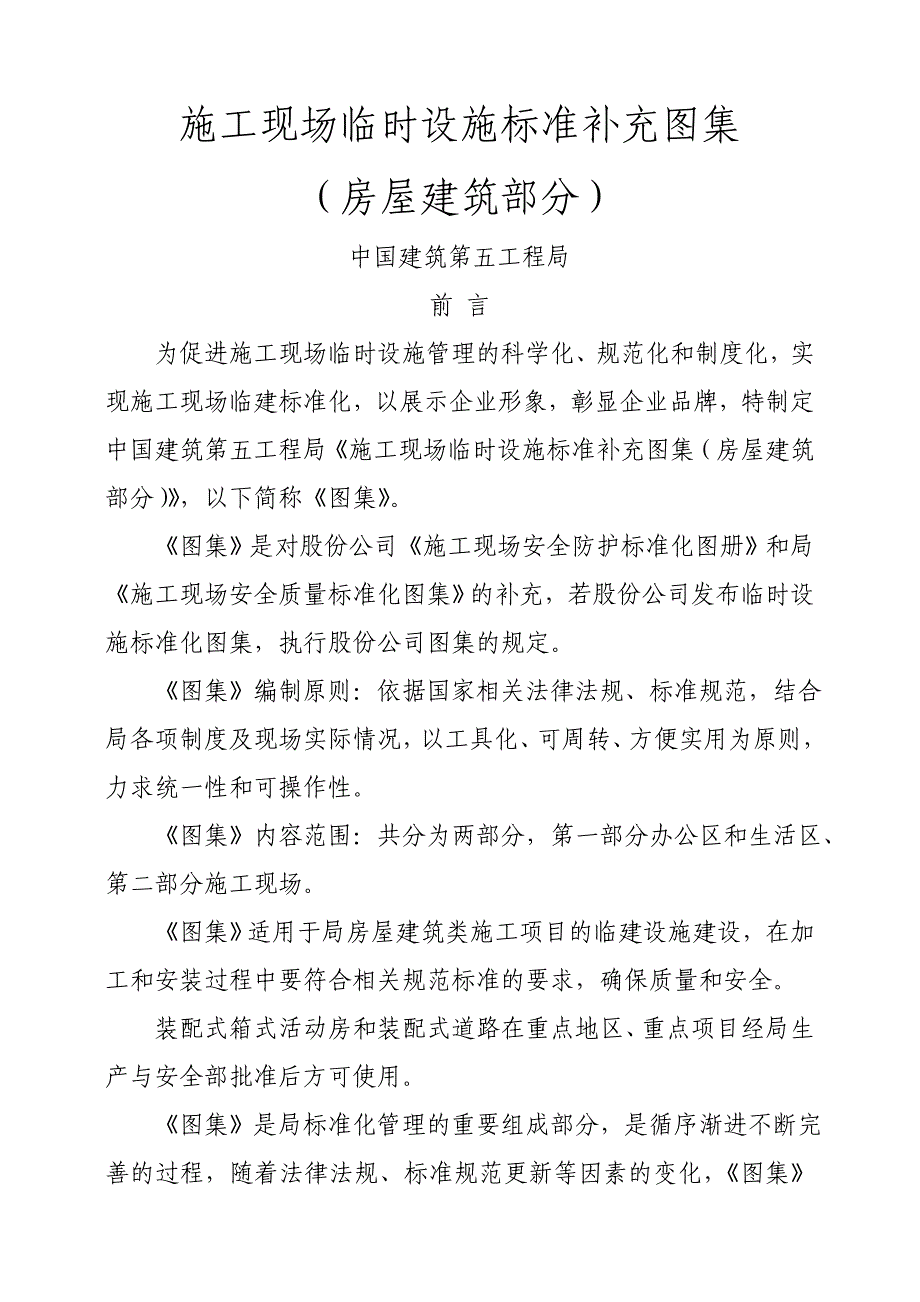

施工现场临时设施标准补充图集（房屋建筑部分）中国建筑第五工程局 前 言为促进施工现场临时设施管理的科学化、规范化和制度化，实现施工现场临建标准化，以展示企业形象，彰显企业品牌，特制定中国建筑第五工程局《施工现场临时设施标准补充图集（房屋建筑部分）》，以下简称《图集》《图集》是对股份公司《施工现场安全防护标准化图册》和局《施工现场安全质量标准化图集》的补充，若股份公司发布临时设施标准化图集，执行股份公司图集的规定 《图集》编制原则：依据国家相关法律法规、标准规范，结合局各项制度及现场实际情况，以工具化、可周转、方便实用为原则，力求统一性和可操作性 《图集》内容范围：共分为两部分，第一部分办公区和生活区、第二部分施工现场《图集》适用于局房屋建筑类施工项目的临建设施建设，在加工和安装过程中要符合相关规范标准的要求，确保质量和安全装配式箱式活动房和装配式道路在重点地区、重点项目经局生产与安全部批准后方可使用 《图集》是局标准化管理的重要组成部分，是循序渐进不断完善的过程，随着法律法规、标准规范更新等因素的变化，《图集》内容仍需得到充实和完善，希望各单位、项目部在实施执行过程中，及时将改进意见反馈到局生产与安全部。
目 录第一部分 办公区和生活区一、装配式K型活动房（一）一般规定（二）办公室及会议室（三）宿舍（四）食堂二、装配式箱式活动房三、装配式旗台第二部分 施工现场一、装配式围挡二、装配式道路第一部分 办公区和生活区一、装配式K型活动房（一）一般规定 1.办公及生活用房采用燃烧性能达到《建筑材料及制品燃烧性能分级》GB8624-2012 中A级（不燃材料） 2.会议室、餐厅、仓库等人员较密集、荷载较大的用房应设在临时建筑的底层 3.办公用房、生活用房室内净高不应低于2.5m，办公用房和宿舍原则上按二层搭设，严格控制单层用房4.办公用房和生活用房的设置应满足《建筑工程施工现场消防安全技术规程》GB50720-2011的要求5.临时建筑地面应具有防水、防潮、防虫等功能，且应高出室外地面不少于150㎜，周边应排水通畅，无积水，不堆放杂物 6.办公室、会议室应有天然采光和自然通风，窗地面积比不应小于1/7，通风开口面积不应小于房间地板面积的1/20 7.办公用房和生活用房面积标准按照本图集规定执行，并综合考虑下列情况：（1）内部分包管理人员办公用房及宿舍、作业人员宿舍由总包方统一考虑；（2）总包自行分包管理人员办公用房在办公区考虑，宿舍布置在作业人员生活区；（3）甲指分包工程根据工作量大小预留办公用房，管理人员及作业人员生活区由分包方自行解决（总包合同有规定的从合同）；（4）业主及监理用房根据合同约定设置，若合同无约定，按照本图集规定执行。
二）办公室和会议室1.面积标准序号用途设置要求面积标准（㎡/人）1办公室项目经理单独设置≤202项目班子其他成员按2～3人一间标准设置≤103其他管理人员分部门设置4～54 会议室施工高峰平均与会人数1.52.装修标准、做法序号用途装修标准、做法1办公室①采用普通石膏板吊顶②一楼地坪采用混凝土原浆压光，允许涂刷一道地板漆③二楼楼面允许铺设3mm厚地板胶④一楼走道地坪采用混凝土原浆压光⑤按1套/10㎡ 标准安装2×8W/T8双管日光灯（吸顶或坎入式）⑥走道按1套/10m标准安装8W/T8单管日光灯（沿墙布置、就地控制）办公区域空调内外机的安装高度，管线走向应整齐划一2会议室①采用普通石膏板吊顶②地坪贴400×400或600×600普通地砖③按1套/10㎡ 标准安装2×8W/T8双管日光灯（坎入式、分区控制）3办公区室外地坪办公区室外地坪铺设草坪砖，规格为300×300×804办公用品①同一项目部办公桌椅的材质、规格和颜色不宜超过两种②同一办公室办公桌椅的材质、规格和颜色应统一，一般管理人员办公桌规格不宜超过1400×700mm，项目技术负责人以上主要管理人员办公桌规格不宜超过1600×800mm。
③项目部文件柜的材质、颜色应统一 （三）宿舍 1.面积标准序号用途设置要求面积标准（㎡/人）1宿舍管理人员每间宿舍居住人数一般按3人标准设置，每间宿舍居住人数不宜超过8 人5～7.52作业人员每间宿舍居住人数一般按8人标准设置，不得超过16人2.5～3.53夫妻房总面积按不高于宿舍面积的5%控制 2.装修标准、做法序号用途装修标准、做法1宿舍管理人员①采用普通石膏板吊顶②一楼地坪采用混凝土原浆压光，允许涂刷一道地板漆③二楼楼面允许铺设3mm厚地板胶④一楼走道地坪采用混凝土原浆压光⑤按1套/10㎡ 标准安装8W/T8单管日光灯（吸顶或坎入式）⑥走道按1套/10m标准安装8W/T8单管日光灯（沿墙布置、就地控制）2作业人员①采用普通石膏板吊顶②一楼地坪采用混凝土原浆压光③二楼楼面允许铺设3mm厚地板胶，如一楼设置有吊顶，则二楼取消二楼楼面的复合地板（即二者取其一）④一楼走道地坪采用混凝土原浆压光⑤按1套/10㎡ 标准安装8W/T8单管日光灯（吸顶或坎入式）⑥走道按1套/10m标准安装8W/T8单管日光灯（沿墙布置、就地控制）四）食堂1.面积标准序号用途设置要求面积标准（㎡/人）1食堂管理人员按就餐管理人数加10人设置1.5～22作业人员按施工高峰期平均作业人员人数设置0.5～12.装修标准、做法用途装修标准、做法食堂①食堂与厕所、垃圾站等污染源的地方的距离不宜小于15m，且不应设在污染源的下风侧。
②食堂宜采用单层结构屋面严禁采用石棉瓦搭盖，顶棚宜采用吊顶③食堂应设置独立的制作间、售菜（饭）间、储藏间和燃气罐存放间④制作间应设置冲洗池、清洗池、消毒池；灶台及周边应贴白色瓷砖，高度不宜低于1.5m；地面应铺设防滑砖⑤厨房及饮食制作间的排水管道应通畅，并便于清扫及疏通，当采用明沟排水时，应加盖篦子沟内阴角做成弧形，并有水封及防鼠装置带有油腻的排水，应与其他排水系统分别设置，并安装隔油设施⑥食堂应配备必要的排风设施和消毒设施制作间油烟应处理后对外排放食堂应设置密闭式泔水桶3.食堂标准化示意图二、装配式箱式活动房装配式箱式活动房在重点地区、重点项目经局生产与安全部批准后方可使用，按照股份公司《临建设施标准化箱式房管理标准》执行三、装配式旗台第二部分 施工现场一、装配式围挡1．外围档设计说明：1)本围挡设计图为效果示意所用，各区域应针对该地区气候、地质等综合原因进行各节点细化，并根据实际荷载情况验算、选用构件型号2)所有围挡构件均选用热镀锌材质，且骨架焊接保证为同一平面3)围挡基础分项目按地质、气候情况进行设计4)所有开孔、焊接部位均应重新做防锈处理5)围挡镀锌钢板采用铆钉与角钢、方管骨架连接，铆钉水平距离150、竖向间距200。
6)位于市政主干道上的围挡通过基础调节围挡总高度，保证安全文明施工需要2．内围档设计说明：1)本围挡设计图为效果示意所用，各区域应针对该地区气候、地质等综合原因进行各节点细化，并根据实际荷载情况验算、选用构件型号 2)所有围挡构件均选用热镀锌材质3)围挡基础分项目按地质、气候情况进行设计4)所有开孔、焊接部位均应重新做防锈处理二、装配式道路装配式道路在重点地区、重点项目经局生产与安全部批准后，在项目试点使用本图集所提供标准图为示意图，各使用单位可根据本地区的具体情况进行验算，并细化设计每区域只能选用一个规格，便于周转使用项目部要做好基层处理1.重载钢板装配式道路（荷载60t）设计说明：1)钢板材质为Q2352)标准钢板装配式施工道路尺寸为4m×2m，非标准钢板装配式施工道路尺寸现场根据雪球切割3)吊环采用φ25镀锌螺母4)设计载重60t2.重载钢制装配式道路（荷载60t）设计说明：1)钢板材质为Q2352)纵横肋满焊，上面板与纵横肋满焊，下面板按 1970×550分块与纵横肋焊接3)刷两遍防锈漆，刷两遍银灰色面漆4)设计载重60t3.重载混凝土装配式道路（荷载60t）设计说明：1)道路四周采用40×40×3镀锌角钢护角。
2)双层双向钢筋网片，采用C30混凝土3)单块预制道路对称设置2个镀锌吊环，内设φ16镀锌吊环4)混凝土强度达到80%后可吊5)设计载重60t4.轻载混凝土装配式道路（荷载30t）设计说明：1)道路四周采用40×40×3镀锌角钢护角2)双层双向钢筋网片，采用C30混凝土3)单块预制道路对称设置2个镀锌吊环，内设φ16镀锌吊环4)混凝土强度达到80%后可吊5)设计载重30t。
