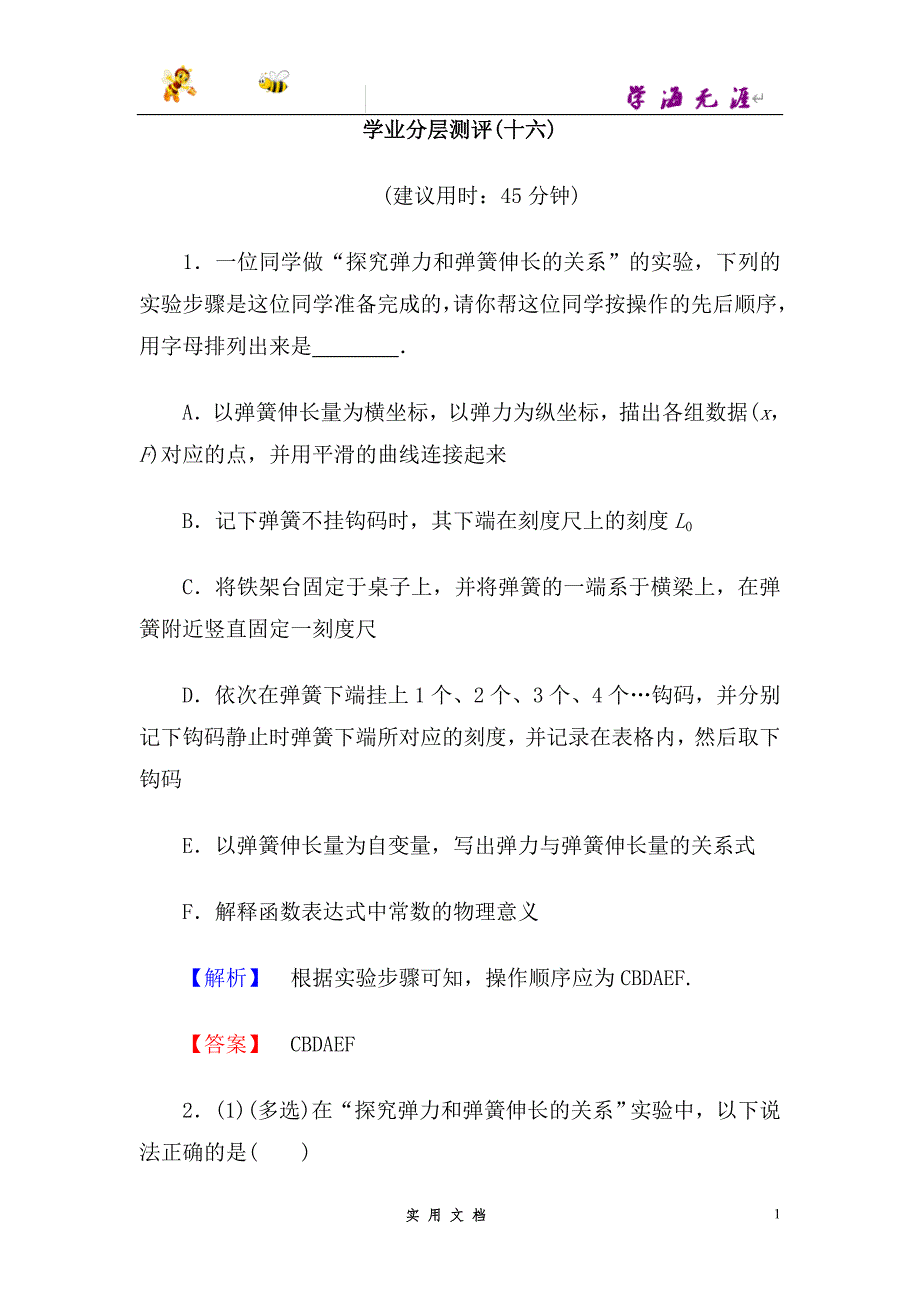

学业分层测评(十六)(建议用时:45分钟)1.一位同学做“探究弹力和弹簧伸长的关系”的实验,下列的实验步骤是这位同学准备完成的,请你帮这位同学按操作的先后顺序,用字母排列出来是 .A.以弹簧伸长量为横坐标,以弹力为纵坐标,描出各组数据(x,F)对应的点,并用平滑的曲线连接起来B.记下弹簧不挂钩码时,其下端在刻度尺上的刻度L0C.将铁架台固定于桌子上,并将弹簧的一端系于横梁上,在弹簧附近竖直固定一刻度尺D.依次在弹簧下端挂上1个、2个、3个、4个…钩码,并分别记下钩码静止时弹簧下端所对应的刻度,并记录在表格内,然后取下钩码E.以弹簧伸长量为自变量,写出弹力与弹簧伸长量的关系式F.解释函数表达式中常数的物理意义【解析】 根据实验步骤可知,操作顺序应为CBDAEF.【答案】 CBDAEF2.(1)(多选)在“探究弹力和弹簧伸长的关系”实验中,以下说法正确的是( )A.弹簧被拉伸时,不能超出它的弹性限度B.用悬挂钩码的方法给弹簧施加拉力,应保证弹簧位于竖直位置且处于平衡状态C.用刻度尺测得弹簧的长度即为弹簧的伸长量D.用几个不同的弹簧,分别测出几组拉力与伸长量,得出拉力与伸长量之比相等(2)某同学做“探究弹力和弹簧伸长的关系”的实验时,他先把弹簧平放在桌面上使其自然伸长,用直尺测出弹簧的原长L0,再把弹簧竖直悬挂起来,挂上钩码后测出弹簧伸长后的长度L,把(L-L0)作为弹簧的伸长量x.这样操作,由于弹簧自身重力的影响,最后画出的图线可能是( )【解析】 (1)本实验中应以需要研究的一根弹簧为实验对象,在弹性限度内通过增减钩码的数目,以改变对弹簧的拉力,实验时弹簧要处于竖直位置,故A、B正确;弹簧的伸长量为弹簧拉长后的长度与原长的差,故C错误;对于不同的弹簧,其所受拉力与伸长量之比是不同的,故D错误.(2)由于弹簧自身重力的影响,当不挂钩码时,弹簧的伸长量x>0,所以选C.【答案】 (1)AB (2)C3.某同学在“探究弹力和弹簧伸长的关系”时,安装好实验装置,让刻度尺零刻度与弹簧上端平齐,在弹簧下端挂1个钩码,静止时弹簧长度为l1,如图364甲所示,图乙是此时固定在弹簧挂钩上的指针在刻度尺(最小分度是1毫米)上位置的放大图,示数l1= cm.在弹簧下端分别挂2个、3个、4个、5个相同钩码,静止时弹簧长度分别是l2、l3、l4、l5.已知每个钩码质量是50 g,挂2个钩码时,弹簧弹力F2= N(当地重力加速度g取9.8 m/s2).要得到弹簧伸长量x,还需要测量的是 .作出Fx曲线,得到弹力与弹簧伸长量的关系. 【导学号:57632178】甲 乙图364【解析】 由题图乙知l1=25.85 cm.挂两个钩码时,弹簧弹力F=0.98 N.要测弹簧伸长量,还需要测量弹簧的原长.【答案】 25.85 0.98 弹簧的原长4.某同学在做“探究弹力与弹簧伸长的关系”的实验时,将一轻弹簧竖直悬挂并让其自然下垂,测出其自然长度;然后在其下部施加外力F,测出弹簧的总长度L,改变外力F的大小,测出几组数据,作出外力F与弹簧总长度L的关系图线如图365所示(实验过程是在弹簧的弹性限度内进行的).由图可知该弹簧的自然长度为 cm;该弹簧的劲度系数为 N/m.图365【解析】 当外力F=0时,弹簧的长度即原长为L0=10 cm,图线的斜率就是弹簧的劲度系数,即k=102 N/m=50 N/m.【答案】 10 505.某同学探究弹力与弹簧伸长的关系.(1)将弹簧悬挂在铁架台上,将刻度尺固定在弹簧一侧.弹簧轴线和刻度尺都应在 方向(选填“水平”或“竖直”).(2)弹簧自然悬挂,待弹簧 时,长度记为L0;弹簧下端挂上砝码盘时,长度记为Lx;在砝码盘中每次增加10 g砝码,弹簧长度依次记为L1至L6,数据如下表:代表符号L0LxL1L2L3L4L5L6数值(cm)25.3527.3529.3531.3033.435.3537.4039.30表中有一个数值记录不规范,代表符号为 .由表可知所用刻度尺的最小分度为 .(3)如图366是该同学根据表中数据作的图,纵轴是砝码的质量,横轴是弹簧长度与 的差值(选填“L0或Lx”).图366(4)由图可知弹簧的劲度系数为 N/m;通过图和表可知砝码盘的质量为 g(结果保留两位有效数字,重力加速度取9.8 N/kg). 【导学号:57632179】【解析】 (1)为保证弹簧的形变只由砝码和砝码盘的重力引起,所以弹簧轴线和刻度尺均应在竖直方向.(2)弹簧静止时,记录原长L0;表中的数据L3与其他数据有效位数不同,所以数据L3不规范,标准数据应读至cm位的后两位,最后一位应为估计值,精确至mm位,所以刻度尺的最小分度为1 mm.(3)由题图知所挂砝码质量为0时,弹簧长度应为Lx,Δx为0,所以Δx=L1-Lx.(4)由胡克定律F=kΔx知,mg=k(L-Lx),即mg=kΔx,所以图线斜率即为劲度系数k== N/m=4.9 N/m,同理砝码盘质量m== kg=0.01 kg=10 g.【答案】 (1)竖直 (2)静止 L3 1 mm (3)Lx (4)4.9 106实 用 文 档。
