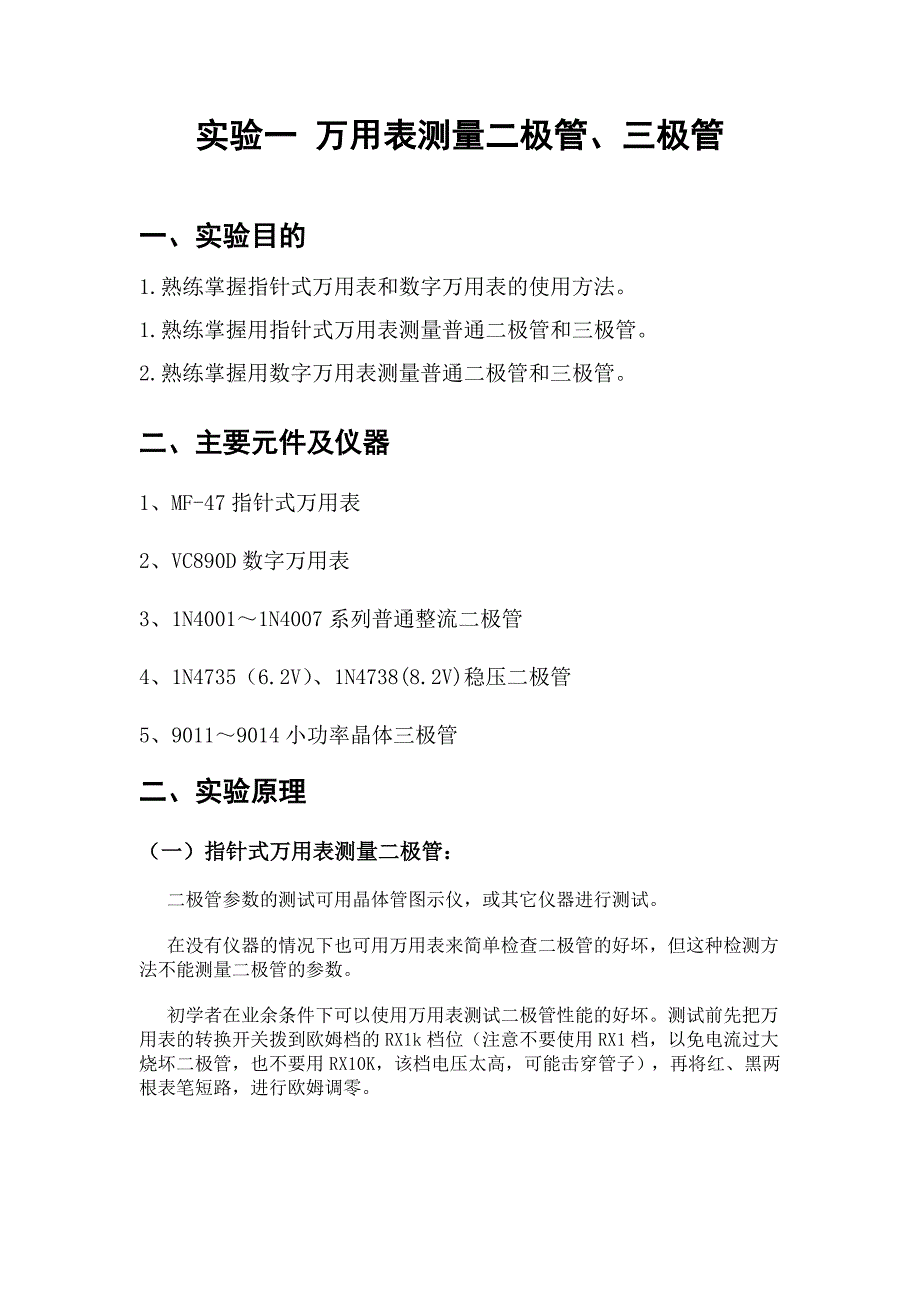

实验一实验一 万用表测量二极管、三极管万用表测量二极管、三极管一、实验目的一、实验目的1.熟练掌握指针式万用表和数字万用表的使用方法1.熟练掌握用指针式万用表测量普通二极管和三极管2.熟练掌握用数字万用表测量普通二极管和三极管二、主要元件及仪器二、主要元件及仪器1、MF-47 指针式万用表 2、VC890D 数字万用表3、1N4001～1N4007 系列普通整流二极管4、1N4735（6.2V） 、1N4738(8.2V)稳压二极管5、9011～9014 小功率晶体三极管二、实验原理二、实验原理（一）指针式万用表测量二极管：（一）指针式万用表测量二极管：二极管参数的测试可用晶体管图示仪，或其它仪器进行测试在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测方 法不能测量二极管的参数初学者在业余条件下可以使用万用表测试二极管性能的好坏测试前先把万 用表的转换开关拨到欧姆档的 RX1k 档位（注意不要使用 RX1 档，以免电流过大 烧坏二极管，也不要用 RX10K，该档电压太高，可能击穿管子），再将红、黑 两根表笔短路，进行欧姆调零正向特性测试：正向特性测试：把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极） 搭触二极管的负极。
若表针不摆到 0 值而是停在标度盘的中间，这时的阻值就 是二极管的正向电阻，一般小功率锗管的正向电阻为 1KΩ 左右，硅二极管约为 5KΩ 左右一般正向电阻越小越好若正向电阻为 0 值，说明管芯短路损坏， 若正向电阻接近无穷大值，说明管芯断路短路和断路的管子都不能使用反向特性测试：反向特性测试：把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针 指在无穷大值或接近无穷大值，管子就是合格的一般小功率锗管的反向电阻 为几十 KΩ，硅二极管约为 500KΩ 以上1.1.普通二极管的检测普通二极管的检测 （包括检波二极管、整流二极管、阻尼二极管、开关二极 管、续流二极管）是由一个 PN 结构成的半导体器件，具有单向导电特性通过 用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极 管是否损坏1 1）极性的判别）极性的判别 将万用表置于 R×100 档或 R×1k 档，两表笔分别接二极管 的两个电极，测出一个结果后，对调两表笔，再测出一个结果两次测量的结 果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为 正向电阻）在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔 接的是二极管的负极。
2 2）单向导电性能的检测及好坏的判断）单向导电性能的检测及好坏的判断 通常，锗材料二极管的正向电阻值为 1kΩ 左右，反向电阻值为 300 kΩ 左右硅材料二极管的电阻值为 5 kΩ 左右， 反向电阻值为∞（无穷大）正向电阻越小越好，反向电阻越大越好正、反 向电阻值相差越悬殊，说明二极管的单向导电特性越好若测得二极管的正、反向电阻值均接近 0 或阻值较小，则说明该二极管内部 已击穿短路或漏电损坏若测得二极管的正、反向电阻值均为无穷大，则说明 该二极管已开路损坏2.2.稳压二极管的检测稳压二极管的检测 （1 1）正、负电极的判别）正、负电极的判别 测量的方法与普通二极管相同，即用万用表 R×1k 档， 将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行 测量在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极， 红表笔接的是稳压二极管的负极若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已 击穿或开路损坏2 2）稳压值的测量）稳压值的测量 用 0~30V 连续可调直流电源，对于 13V 以下的稳压二极管， 可将稳压电源的输出电压调至 15V，将电源正极串接 1 只 1.5kΩ 限流电阻后与 被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。
若稳 压二极管的稳压值高于 15V，则应将稳压电源调至 20V 以上二）指针式万用表测量三极管：（二）指针式万用表测量三极管：用万用表判别管脚的依据是：NPN 型晶体三极管基极到发射极和基极到集电 极均为 PN 结的正向，而 PNP 型晶体三极管基极到发射极和基极到集电极均为 PN 结的反向1 1、、判断晶体三极管的基极判断晶体三极管的基极 对于小功率在 1W 以下的中小功率管，可用万 用表的 R×100 或 R×1K 档测量，对于功率在 1W 以上的大功率管，可 用万用表的 R×1 或 R×10 档测量用黑表笔接触某一管脚，红表笔分别接触另外两个管脚，如表头读数 都很小，则与黑表笔接触的那一管脚是基极，同时可知此晶体三极管 NPN 型若用红表笔接触某一管脚，黑表笔分别接触另外两个管脚， 如表头读数都很小，则与红表笔接触的那一管脚是基极，同时可知此 晶体三极管 PNP 型用上述方法既判定了晶体三极管的基极，又判定 了晶体三极管的类型2 2、、判断晶体三极管发射极和集电极判断晶体三极管发射极和集电极 以 NPN 晶体三极管为例，确定基极后， 假定其余的两只脚中的一只是集电极，将黑表笔接到此脚上，红表笔 则接到假定的发射极上。
用手指把假设的集电极和已测出的基极捏起 来（但不要相碰），看表针指示，并记下此阻值的读数然后再作相 反假设，即把原来假设为集电极的脚假设为发射极，作同样的测试并 记下此阻值的读数比较两次的读数的大小，若前者阻值较小，说明 前者的假设是对的，那么黑表笔接的一只脚就是集电极，剩下的一只 脚便是发射极若需判别的是若需判别的是 PNPPNP 型晶体三极管，仍用上述方法，但型晶体三极管，仍用上述方法，但 必须把表笔极性对调一下必须把表笔极性对调一下三）数字万用表测量二极管：（三）数字万用表测量二极管：测量时，将数字表万用表量程开关打在“ ” 档，并将黑表笔插入 “COM”插孔，红表笔插入 V/Ω 插孔用红表笔接二极管的一端，黑表笔接 另一端，若显示屏的显示是 0.2～0.7V 左右的读数，则红表笔接的是二极管 的正极，黑表笔接的是二极管的负极若显示屏的显示的读数为”1”, 则 红表笔接的是二极管的负极，黑表笔接的是二极管的正极0.2～0.7V 是二 极管的正向压降硅二极管一般正向压降 0.5～0.7V，锗二极管的正向压降 为 0.2-0.3V，所以测量一下二极管的正向压降，便可判别被测二极管是硅 管还是锗管。
普通硅整流管（1N4000、1N5400 系列等）约为 0.5V 左右，发 光二极管约为 1.6～2.3V （四）数字万用表测量三极管：（四）数字万用表测量三极管：首先将万用表打到测试二极管端，直到测试出如下结果： 1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有 电压显示，那么此三极管为 PNP 三极管，且黑表笔所接的脚为三极管的基极 B用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚 为三极管的发射极 E，剩下的电压偏低的那个管脚为集电极 C 2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有 电压显示，那么此三极管为 NPN 三极管，且红表笔所接的脚为三极管的基极 B用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚 为三极管的发射极 E，剩下的电压偏低的那个管脚为集电极 C 另一种方法是使用 hFE 挡来进行判断在确定了三极管的基极和管型后， 将三极管的基极按照基极的位置和管型插入到电流放大系数测量孔中，其他两 个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大小，找 出三极管的集电极和发射极，交换位置后再测量一下，观察显示屏数值的大小， 反复测量四次，对比观察。
以所测的数值最大的一次为准，就是三极管的电流 放大系数，相对应插孔的电极即是三极管的集电极和发射极三、实验步骤三、实验步骤1.1.万用表测量二极管万用表测量二极管（1）先用指针式万用表测量二极管，记下二极管的正向电阻、性能好坏2）再用数字万用表测量二极管，记下二极管的正向压降、材料类型3）整理数据，完成下表序号型 号正向电阻 （R×1K 档）正向导通压降硅管还是锗 管？性能好坏11N4001 21N4002 31N4003 41N4004 51N4005 61N4006 71N4735 81N47382.2.万用表测量三极管万用表测量三极管分别用指针式万用表和数字万用表测下表中的三极管，完成下表序号型 号PNP 还是 NPN？硅管还是锗管？ 性能好 坏190111： 2： 3： 290121： 2： 3： 390131： 2： 3： 490141： 2： 3：。
