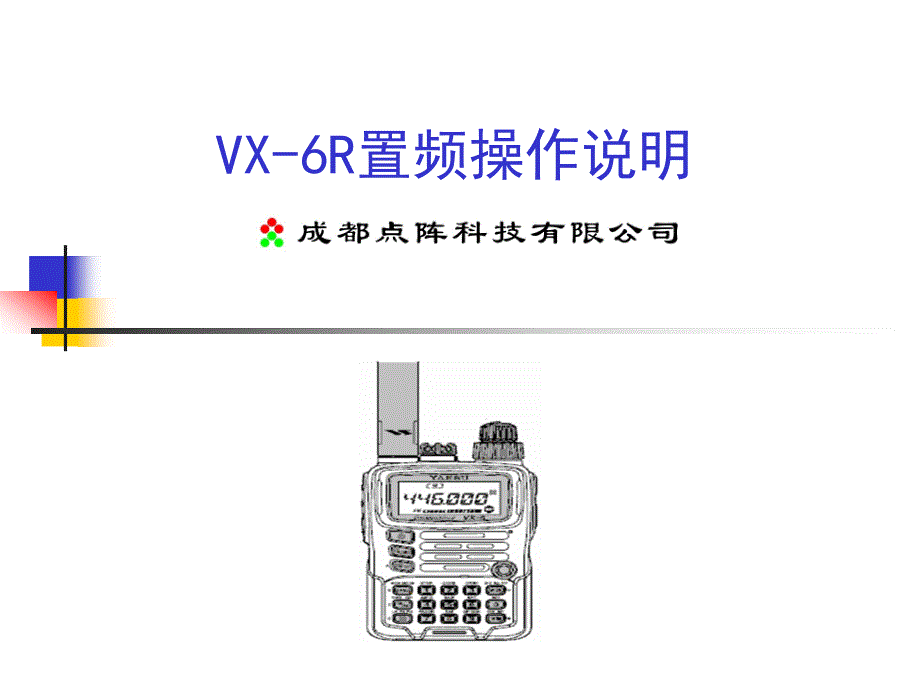

VX-6R置频操作说明 1. VX－6R对讲机的特点u大功率：5Wu双段收发：150MHz、430MHzu宽带接收：0.5-1000MHz AM/FMu户外全防水设计 音量按钮,调整音量大小主旋钮,用于调整频率,菜单等电源开关MODE键,可改变解调模式V/M键,可进行频率模式和频道模式的切换BAND键,可在不同波段间进行切换F/W键,可开启键盘第二功能数字键盘,可设置频率及进入相应菜单2. VX-6R的按键介绍 3. 频率模式和频道模式对讲机分为频率和频道两种工作模式:u频率模式,如图:u频道模式,如图:u按键盘的 键可以在两种模式间切换带括号的数字,表明是VFO模式中预存的某个频率不带括号的数字,表明是频道模式中的某个频道 4. 设置单频 VX-6R有两种选择工作频率的方法:u将对讲机置于VFO模式,旋转DIAL钮, 可以在所处的频段内选择工作频率. 如果按一下 键,再旋转DIAL钮, 则频率以1MHz的步进增大或减小.u将对讲机置于VFO模式,按键盘 直接输入想要设置的工作频率. 5. 设置异频设置异频，就是在单频上增加1个频移。
首先按 键设置好调制模式，然后设置频移，操作分为3个步骤：5.1. 选择频移的方向：增加或减少5.2. 输入频移的频差5.3. 设置亚音频 5.1. 选择频移的方向u按 键，再按 键进入51号菜单，屏幕显示：＋RPT或－RPT或SIMPu旋转DIAL钮，选择“-RPT”[减少]、+RPT”[增加]或“SIMP”[单频]u按[PTT]键，结束设置，保存设置并返回正常工作状态 u 按 键、然后按 键进入菜单u 旋转DIAL钮、选择56号菜单：SHIFTu 按 键、开启此菜单项功能u 旋转DIAL钮，输入您所要的默认中继频差的值u 按[PTT]键，结束操作，保存设置内容并返回正 常工作状态5.2. 输入频移的频差 为了避免干扰，应急网的中继台需要一个亚音频率来启动转发目前亚音分为频率亚音TONE与数字亚音DCS两种模式，所以，亚音的设置也包括两方面的内容： 5.3.1. 亚音模式的选择 5.3.2. 亚音频率或数字的设置5.3. 设置亚音频 由于应急通信网使用的是频率亚音，这里只就频率亚音进行介绍u 按 键，再按 键进入亚音模式设置 菜单。
u 旋转DIAL钮，使屏幕上显示”TONE”u 按[PTT]键，结束设置将所设置的内容保存并 返回正常的工作状态 5.3.1. 亚音模式的选择 应急通信网使用的亚音频率为88.5Hz：u 按 键，再按 键进入亚音频率设置 菜单u 旋转DIAL钮，直到屏幕上显示您所需要的 亚音频率u 设好以后，按 键结束操作保存设置 返回正常工作状态5.3.2. 亚音频率的设置 6. 频道模式在频率模式下设置的通信参数，可以储存为频道以方便使用按照前述的方式，在频率模式下设置好收发频率、调制模式、亚音模式等，就可以进行频道存储操作在存储频道模式下主要有两个操作方式：6.1. 将当前设置存储为频道6.2. 转换通信频道 u持续按 键一秒.u您必须在松开 键5秒钟内进行频道的设置.机器会自动选择”下一个”未用频道作为您的存储频道.如果要存储在原频道,则进行第4步.u如果您想存储在其他频道,则请旋转DIAL钮,选择您想要的频道.如果您看到的频道号是闪烁的,表示此频道是空频道.u再按 一次,将信息存入频道.此时,您仍在VFO中,所以,您可以重复以上步骤对其他频道进行存储.6.1. 存储设置到频道 在频率模式下，按 键就进入频道模式。
在频道模式下，旋转DIAL钮，就能快速的更换频道另外一个快速的方法是直接用数字键输入频道编号，然后按 键确认如果要返回到频率模式，按 键即可6.2. 转换通信频道 谢 谢! 。
