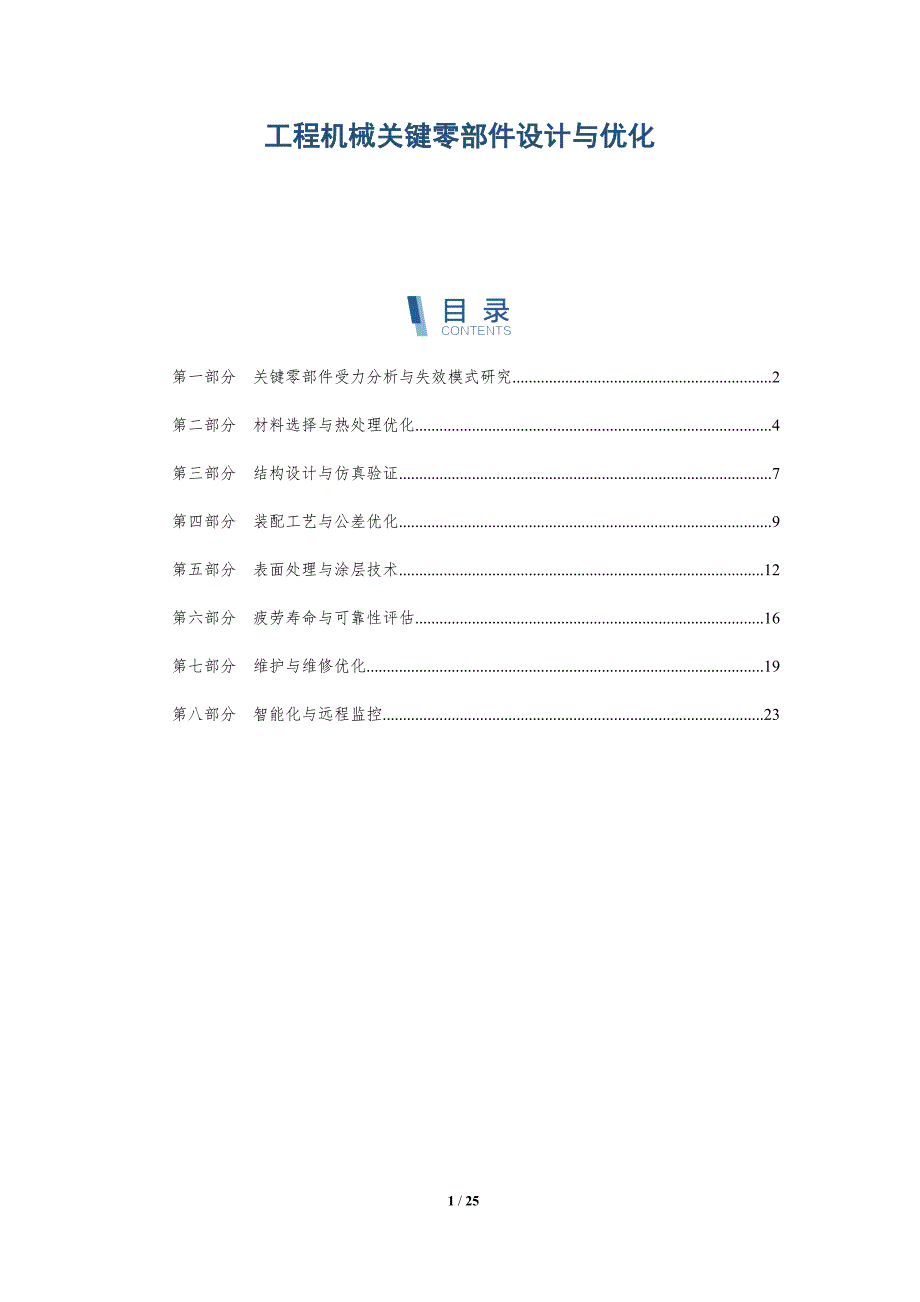

工程机械关键零部件设计与优化 第一部分 关键零部件受力分析与失效模式研究 2第二部分 材料选择与热处理优化 4第三部分 结构设计与仿真验证 7第四部分 装配工艺与公差优化 9第五部分 表面处理与涂层技术 12第六部分 疲劳寿命与可靠性评估 16第七部分 维护与维修优化 19第八部分 智能化与远程监控 23第一部分 关键零部件受力分析与失效模式研究关键词关键要点【关键零部件应力-应变分析】：1. 采用有限元分析（FEA）和实验方法，确定关键零部件在不同载荷和工况下的受力、应力和应变分布2. 分析应力集中区域，确定潜在的失效点，并采取措施进行加强或优化设计3. 评估疲劳寿命，预测零部件在循环载荷作用下的失效概率，指导维护和更换计划关键零部件失效模式分析】：关键零部件受力分析与失效模式研究关键零部件的设计应充分考虑其所承受的各种载荷和力，以确保其在使用过程中能够安全可靠地工作受力分析是关键零部件设计中的重要环节，其目的是确定零部件在不同工况下的应力分布和变形情况，为优化设计提供依据受力分析方法常见的受力分析方法包括：* 有限元法（FEM）：该方法将零部件离散成有限数量的单元，通过求解各单元上的应力和位移，得到零部件整体的应力分布和变形情况。
解析法：该方法利用理论力学原理，对简单构件或具有规则几何形状的零部件进行受力分析 实验法：该方法通过加载试验或变形测量，直接获取零部件在不同载荷下的应力分布和变形情况失效模式分析失效模式分析是一种系统性地识别和评估零部件失效可能原因的方法其目的是确定零部件最可能的失效模式，并制定相应的预防措施常见的失效模式包括：* 疲劳失效：由于反复载荷或应力变化导致材料产生裂纹，最终失效 断裂失效：由于过载或缺陷导致材料突然断裂 磨损失效：由于摩擦或其他磨损机制导致材料损失，最终失效 腐蚀失效：由于化学或电化学作用导致材料降解，最终失效失效模式分析方法常用的失效模式分析方法包括：* 经验分析：基于历史失效数据或专家经验，识别和评估失效模式 失效分析：对失效的零部件进行详细检查，确定失效原因和失效模式 风险分析：通过风险评估技术，识别和评估零部件在不同工况下的失效风险案例研究在工程机械设计中，关键零部件的受力分析和失效模式研究至关重要以下是一个案例研究：铲斗齿的受力分析和失效模式研究铲斗齿是挖掘机中的关键零部件，其承受着巨大的挖掘力和冲击力对铲斗齿进行受力分析和失效模式研究，可以优化其设计，提高其使用寿命和可靠性。
受力分析：使用有限元法，建立铲斗齿模型，分析其在不同工况下的应力分布和变形情况结果表明，铲斗齿尖端和根部应力集中较高，是失效的薄弱区域 失效模式分析：根据失效经验和风险评估，确定铲斗齿最可能的失效模式为疲劳失效和断裂失效 优化措施：根据受力分析和失效模式分析结果，对铲斗齿设计进行优化，包括采用耐磨材料、优化齿形和增加加强筋等措施，以提高铲斗齿的抗疲劳性能和断裂强度结论关键零部件的受力分析和失效模式研究是工程机械设计中的重要环节通过采用合适的受力分析方法和失效模式分析方法，可以准确确定零部件的应力分布和变形情况，识别和评估失效风险，并制定相应的优化措施，以提高零部件的使用寿命和可靠性第二部分 材料选择与热处理优化关键词关键要点主题名称：先进材料选择1. 新型高强度钢：具有更高的强度-重量比和抗疲劳性能，可减轻零部件重量并提高耐用性2. 轻量化合金：如铝合金、钛合金和复合材料，具有出色的比强度和抗腐蚀性，可显著减轻重量并延长使用寿命3. 生物降解材料：可用于制造一次性或临时的零部件，环保且可持续主题名称：热处理技术优化材料选择工程机械关键零部件通常承受复杂的载荷和环境条件，因此材料选择至关重要。
钢材* 低碳钢和中碳钢：用于制造结构件和低应力部件，成本低廉，易于加工 高强度钢：用于制造承受高应力的部件，如齿轮、轴承和传动轴，具有高强度和耐磨性 耐腐蚀钢：用于制造在恶劣环境中工作的部件，如海洋工程机械，具有良好的耐腐蚀性能铸铁* 灰铸铁：用于制造低应力部件，如机架和外壳，具有良好的减振性和耐磨性 球墨铸铁：用于制造承受较高应力的部件，如齿轮箱和连杆，具有良好的强度和韧性 可锻铸铁：用于制造承受冲击和交变应力的部件，如转向节和悬架，具有高强度和延展性其他材料* 铝合金：用于制造轻量化部件，如传动轴和液压元件，具有高强度重量比 钛合金：用于制造承受极端环境的部件，如航空航天工程机械，具有高强度、轻质和耐腐蚀性 复合材料：用于制造轻量化和高强度部件，如叶片和外壳，具有高强度重量比和耐腐蚀性热处理优化热处理是改变材料微观结构和性能的一种工艺，对于优化工程机械关键零部件的性能至关重要退火* 目的：软化材料，去除残余应力 工艺：将材料加热到临界温度以上，然后缓慢冷却正火* 目的：增加材料的硬度和强度 工艺：将材料加热到临界温度以上，然后在空气或油中快速冷却回火* 目的：改善材料的韧性和耐磨性。
工艺：将正火后的材料再加热到较低的温度，然后缓慢冷却淬火和回火* 目的：获得最高的强度和硬度 工艺：将材料加热到临界温度以上，然后快速冷却（淬火）；然后再回火以改善韧性表面硬化* 目的：提高材料表面的硬度和耐磨性 工艺：通过加热或化学处理，使材料表面形成一层硬化的层选择热处理工艺的因素：* 材料类型* 所需的性能* 零件的形状和尺寸* 经济性第三部分 结构设计与仿真验证结构设计与仿真验证引言结构设计在工程机械关键零部件的设计中至关重要，因为它直接影响零部件的强度、刚度和耐久性仿真验证工具的应用有助于确保设计符合性能要求，并优化其结构特性结构设计工程机械零部件结构设计包括以下步骤：* 部件功能分析：确定零部件在机械系统中的作用和负载条件 材料选择：根据载荷、环境和使用要求选择合适的材料 几何建模：创建零部件的精确三维模型，考虑尺寸、形状和材料分布 有限元分析 (FEA)：利用有限元软件，对零部件进行静力、动力和疲劳分析，评估其在不同载荷条件下的应力、应变和位移 优化设计：根据 FEA 结果，优化零部件的几何形状、材料和制造工艺，以提高强度、刚度和耐久性仿真验证仿真验证是通过将仿真结果与实验数据或实际使用数据进行比较，确保设计准确性。
验证方法包括：* 试验验证：制造零部件样机并进行物理测试，如载荷测试、疲劳测试 基于模型的系统工程 (MBSE)：将零部件的仿真模型集成到系统级模型中，进行全面仿真，评估零部件与系统其他组件之间的相互作用 虚拟样机 (VP)：利用仿真模型创建数字孪生，进行各种使用场景的虚拟测试，完善设计并预测性能结构设计与仿真验证中的具体应用在工程机械关键零部件的设计中，结构设计与仿真验证的应用包括：* 挖掘机液压缸活塞杆：优化活塞杆的几何形状，减轻重量，提高强度和刚度 履带式推土机的铲刀：改进铲刀的几何形状和材料选择，以提高抗磨性和使用寿命 汽车起重机的起重臂：设计和验证起重臂的轻量化结构，满足强度、刚度和疲劳要求 混凝土泵的输送管：优化输送管的管道形状和材料，以提高抗压强度和抗管道堵塞性 道路铣刨机的铣刨转子：改进转子的几何形状和材料，以提高铣刨效率和减小振动结论结构设计与仿真验证是工程机械关键零部件设计中的重要环节，有助于提高零部件的性能和可靠性通过充分考虑负载、材料和制造工艺，并结合 FEA 和实验验证，可以优化零部件的结构，确保其满足严苛的工作要求第四部分 装配工艺与公差优化关键词关键要点装配工艺优化1. 工艺分析与优化： - 分析装配过程，识别关键装配步骤、装配顺序和装配方法，优化工艺流程，提高装配效率。
- 运用有限元分析（FEA）和设计失效模式及影响分析（DFMEA）等方法，预测和解决潜在的装配问题2. 夹具设计与优化： - 根据装配工艺要求，设计和优化辅助装配的夹具，确保装配精度和效率 - 采用标准化、模块化设计理念，提高夹具的通用性和可重复性公差优化1. 公差分析与优化： - 分析装配关系和关键尺寸公差，确定公差对装配性能的影响，并优化公差分配 - 利用公差分析和优化软件，综合考虑公差影响因素，实现公差优化2. 公差代用分析： - 在公差优化基础上，进行公差代用分析，找出替代的公差方案，降低成本和缩短交货周期 - 采用基于人工智能（AI）的公差代用分析技术，提高分析效率和精度3. 公差叠加分析： - 考虑装配过程中多个零部件公差的叠加效应，评估其对装配精度和可靠性的影响 - 采用统计方法和蒙特卡罗模拟等手段，分析公差叠加风险，提出优化方案装配工艺与公差优化引言装配工艺是工程机械生产制造的重要环节，其合理性与否直接影响产品质量和运行可靠性公差优化则是保证装配精度和产品性能的关键手段本文将介绍工程机械关键零部件的装配工艺与公差优化方法。
装配工艺优化1. 装配工艺选择根据零件结构、装配精度要求和生产批量等因素，选择合适的装配工艺，包括：* 机械装配：利用压装、铆接、焊接等方式连接零件 胶接装配：使用胶粘剂连接零件，实现快速、简便的装配 热装配：利用加热和冷却实现零件的膨胀和收缩，用于装配高精度零件2. 装配顺序优化合理安排零件的装配顺序，缩短装配时间，提高装配效率优化方法包括：* 图形法：利用拓扑关系图，确定零件的装配顺序 数学规划法：利用线性规划或整数规划模型，优化装配顺序3. 装配定位基准优化确定合理的装配定位基准，保证零件的相对位置精度优化方法包括：* 几何公差分析：分析零件的几何特征，确定基准面、基准孔等定位基准 坐标测量机（CMM）测量：利用CMM测量零件的实际尺寸和位置，优化定位基准4. 装配夹具与工具优化设计专用装配夹具和工具，辅助零件装配，确保装配精度优化方法包括：* 夹紧力分析：计算夹具的夹紧力，保证零件的稳定性和装配精度 结构优化：优化夹具的结构，提高刚度和稳定性公差优化1. 公差分析与设计根据零件的功能要求和装配关系，制定合理的公差设计方案分析方法包括：* 统计公差分析：采用正态分布或其他统计模型，分析公差对装配精度的影响。
叠加公差分析：分析多个公差叠加后的最终公差范围2. 公差优化方法采用优化算法优化公差设计，提高装配精度优化方法包括：* 遗传算法：模拟生物进化，逐步优化公差值 粒子群算法：模拟粒子群行为，寻找最优解3. 公差管理与控制建立公差管理体系，控制公差的执行和稳定性管理方法包括：* 公差管理计划：制定公差管理规程，明确各部门的职责 公差测量与监控：定期测量零件公差，监控公差变化趋势案例分析某工程机械变速箱齿轮装配* 装配工艺优化：采用热装配工艺，利用齿轮涨紧原理，减小装配力，提高装配精度 公差优化：采用叠加公差分析，优化齿轮孔径、轴径等公差，确保装配间隙满足要求优化效果：* 提高齿轮装配精度，降低齿轮噪音 缩短装配时间，提高生产。
