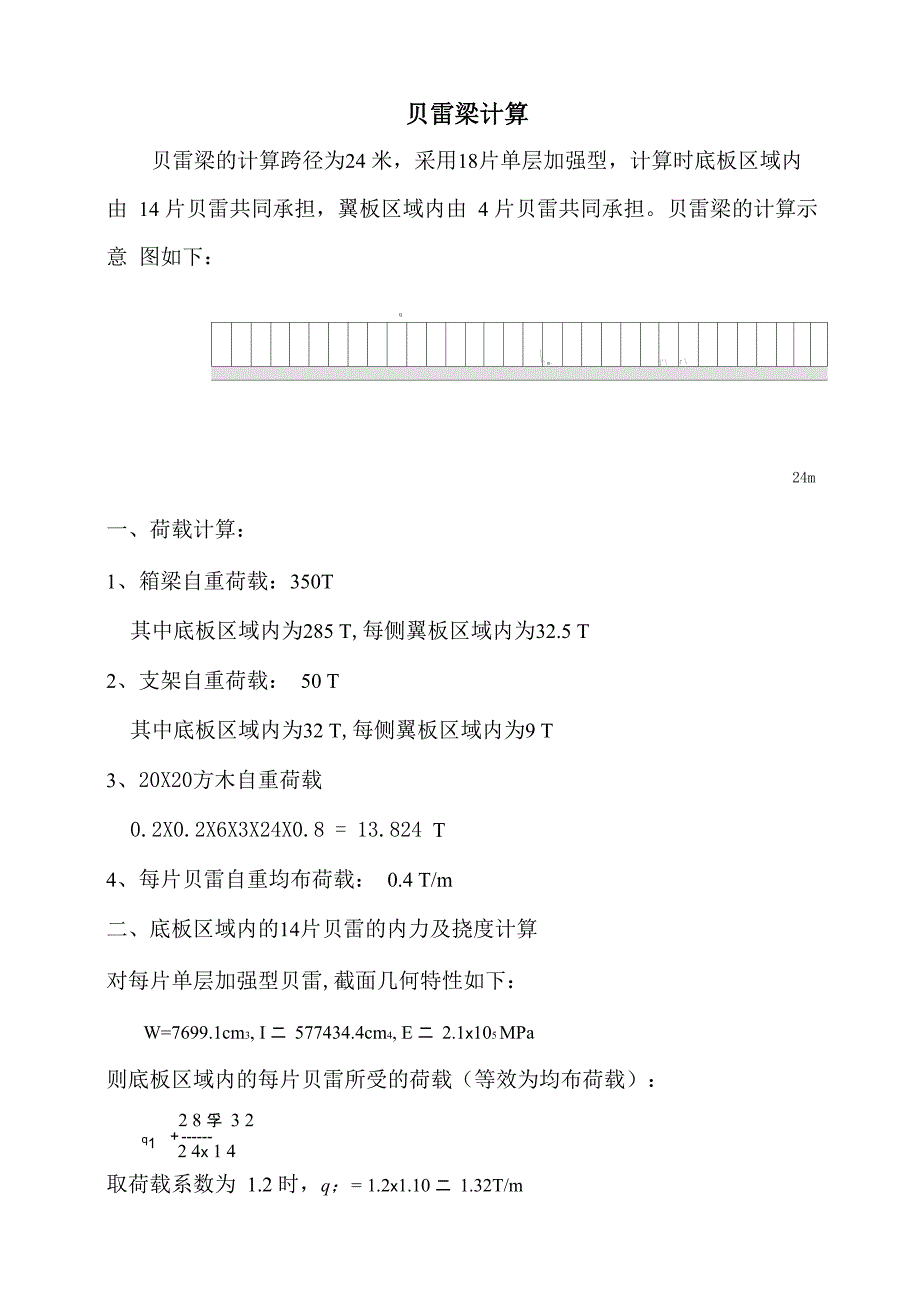

贝雷梁计算

贝雷梁计算贝雷梁的计算跨径为24 米，采用18片单层加强型，计算时底板区域内 由 14 片贝雷共同承担，翼板区域内由 4 片贝雷共同承担贝雷梁的计算示意 图如下：q\! ■-|' \r \24m 一、荷载计算：1、 箱梁自重荷载：350T其中底板区域内为285 T,每侧翼板区域内为32.5 T2、 支架自重荷载： 50 T其中底板区域内为32 T,每侧翼板区域内为9 T3、 20X20方木自重荷载0.2X0.2X6X3X24X0.8 = 13.824 T4、 每片贝雷自重均布荷载： 0.4 T/m二、底板区域内的14片贝雷的内力及挠度计算对每片单层加强型贝雷,截面几何特性如下：W=7699.1cm3, I 二 577434.4cm4, E 二 2.1x105 MPa则底板区域内的每片贝雷所受的荷载（等效为均布荷载）：2 8 孚 3 2q1 + 2 4x 1 4取荷载系数为 1.2 时，q；= 1.2x1.10 二 1.32T/m1、两边支撑端的剪力为：r=2 q1=2x 132 x 24=15-84T <[r ]=24-52T2、跨中截面弯矩及应力为：M = 8 q 1 2 = 8x 1.32x 24 壬 95.04中 <[M ] = 168.76中^1 = W' = y = 123-MPa <[Q]= 170MPa3、跨中截面挠度为：5 x 1.32 x 10 x 244 x 1025q'14 5 x 1.32 x 10 x 244 x 102 厂v = 1 = = 4.7cm < 1 = 6.0cm1 384EI 384 x 2.1x 108 x 577434.4 x10-8 400以上验算均满足要求。

三、每侧翼板区域内的2 片贝雷的内力及挠度计算每侧翼板区域内的每片贝雷所受的荷载（等效为均布荷载）：q = 士 +9_¥」= 1.02T4 m2 24 x 2 3 14 x 18 '取荷载系数为 1.2 时，q ' = 1.2x1.02 = 1.224T m21、两边支撑端的剪力为：r=2 書 2x 1224 x 24=14-69T <[r ]=24-52T2、跨中截面弯矩及应力为：M2= 8 叫 2- 8x 1.224 x 24 匕 88.13T!乍 <[m ] =168.76中Q = M = 88.13x 10“ x 103 = 114.47MPa
