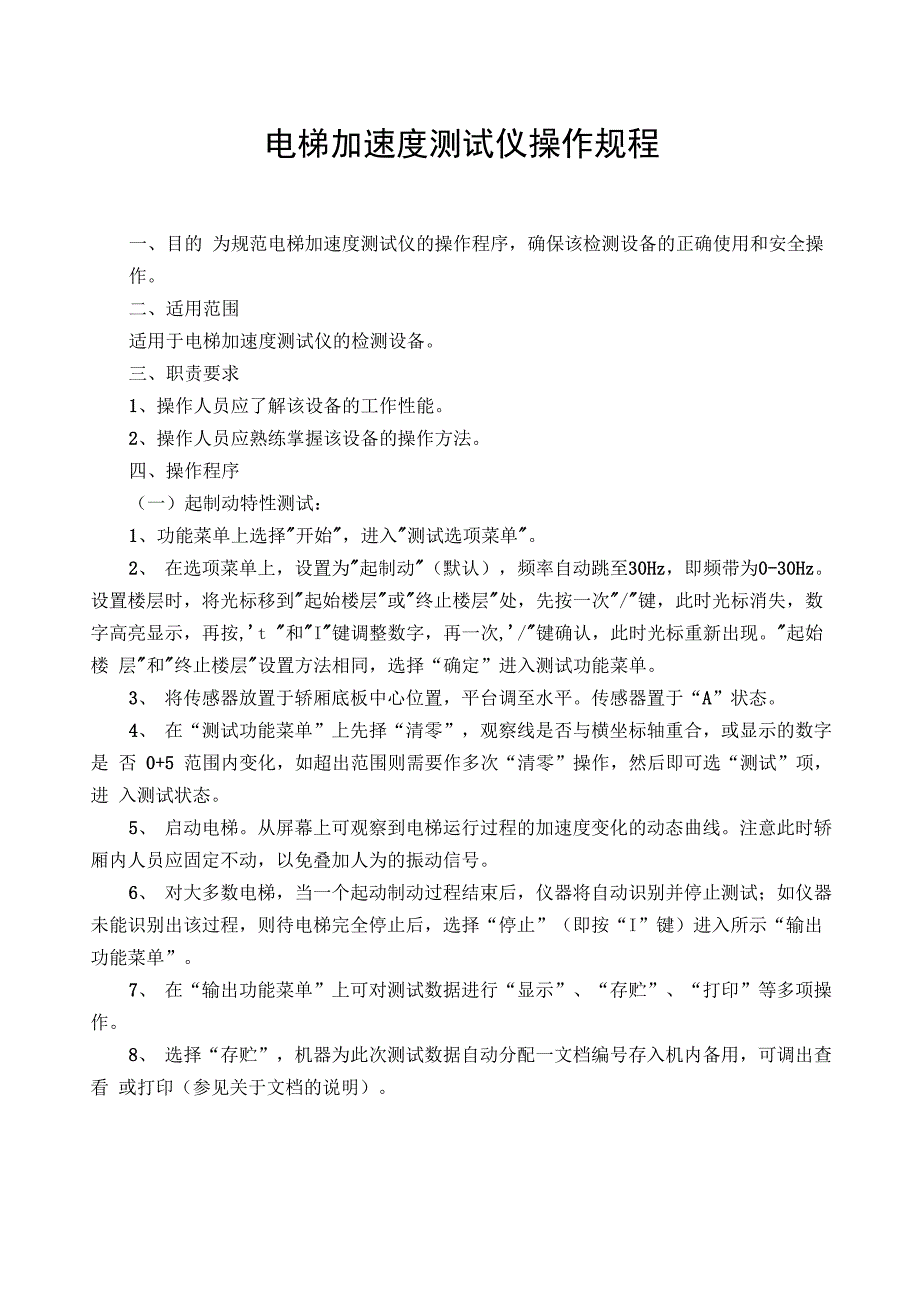

电梯加速度测试仪操作规程一、目的 为规范电梯加速度测试仪的操作程序，确保该检测设备的正确使用和安全操作二、适用范围适用于电梯加速度测试仪的检测设备三、职责要求1、操作人员应了解该设备的工作性能2、操作人员应熟练掌握该设备的操作方法四、操作程序（一）起制动特性测试：1、功能菜单上选择"开始"，进入"测试选项菜单"2、 在选项菜单上，设置为"起制动"（默认），频率自动跳至30Hz，即频带为0-30Hz 设置楼层时，将光标移到"起始楼层"或"终止楼层"处，先按一次"/"键，此时光标消失，数 字高亮显示，再按,'t "和"I"键调整数字，再一次,'/"键确认，此时光标重新出现"起始楼 层"和"终止楼层"设置方法相同，选择“确定”进入测试功能菜单3、 将传感器放置于轿厢底板中心位置，平台调至水平传感器置于“A”状态4、 在“测试功能菜单”上先择“清零”，观察线是否与横坐标轴重合，或显示的数字是 否 0+5 范围内变化，如超出范围则需要作多次“清零”操作，然后即可选“测试”项，进 入测试状态5、 启动电梯从屏幕上可观察到电梯运行过程的加速度变化的动态曲线注意此时轿 厢内人员应固定不动，以免叠加人为的振动信号。
6、 对大多数电梯，当一个起动制动过程结束后，仪器将自动识别并停止测试；如仪器 未能识别出该过程，则待电梯完全停止后，选择“停止”（即按“I”键）进入所示“输出 功能菜单”7、 在“输出功能菜单”上可对测试数据进行“显示”、“存贮”、“打印”等多项操作8、 选择“存贮”，机器为此次测试数据自动分配一文档编号存入机内备用，可调出查看 或打印（参见关于文档的说明）9、选择“显示”，屏幕显示出测试曲线及参数，并进入“选项功能菜单”，选择“选 项”弹出“选项菜单”，可按需要更改选择曲线及比例等（参见关于菜单的说明）隐 藏”为显示参数窗口的开关，按下此开关参数窗口隐藏掉，再按一下则显示10、选择“打印”，打印机立即按默认比例打印，即：起制动文件打印参数的剪辑 后的加速度曲线，打印曲线的纵向比例为 1：1，横向比例为 1：4此默认比例将保持 至关机或调整选项菜单若需要调整打印的曲线及比例，（则按上面第 9）点的操作，即 在图 6 输出功能菜单中先选择“显示”，再选择“选项”，即弹出“选项菜单”，可按需 要进行调整调整后选择打印，打印机立即按调整后的比例打印，此比例也将保持至关 机或下一次调整选项菜单。
11、使用“ f” “I”键可对曲线显示进行翻页操作翻至首页或尾页时，有声音 提示二）振动特性测试电梯运行过程中轿厢的振动加速度，一般在电梯匀速运行时测试振动特性测 试操作程序如下：1） 在“开始功能菜单”上选择“开始”，进入“测试选项菜单”2） 在选项菜单上，设置为“垂直振动”或“水平振动”频率自动跳至100HZ，即 频带为0—100HZ楼层设置参见起制动特性测试部分3） 将传感器放置于轿厢底板中心位置，平台调至水平传感器置于“A”状态（垂 直振动）；传感器置于“B”状态（水平振动）4） 在“测试功能菜单”上选择“清零”，观察基线是否与横坐标轴重合，或显示的 数字是否在 0+5 范围内变化，如超出范围需多次“清零”操作5） 启动电梯待电梯进入匀速运行状态后，即可选“测试”项，进入测试状态 注意此时应保持轿厢内人员固定不动，以免造成人为测试误差6） 观察屏幕上振动加速度曲变化情况，在电梯进入制动阶段前选择“停止”，进入 图 6 所示的“输出功能菜单”注意一般情况下振动测试只需试几秒钟即可先“停止”7） 在“输出功能菜单”上可对测度数据进行“显示”、“存贮”、“打印”等多项操 作8） 选择“存贮”，机器为此次测试数据自动分配一文档编号存贮。
可调出查看或打 印（参见关于文档的说明）9） 选择“显示”时，屏幕显示出测试曲线及参数，并进入“选项功能菜单”，选择“选项”弹出“选项菜单”，可按需要选择纵向比例，缺省为1：1隐藏”为显示参数 窗口的开关，按下此开关参数窗口隐藏掉，再按一次则显示10）用“ f” “I”键可对曲线显示进行翻页操作翻至首页或尾页时，有声音提 示11 ）选择“打印”，打印机立即按默认比例打印，即：振动文件打印参数和加速度 曲线，打印曲线的纵向比钱比例为 1：1，横向比例为 1：4此默认比例将保持至关机 或调整选项菜单若需要调整打印的曲线及比例，则按上面第 9）点的操作，即在图 6 输出功能菜单中先选择“显示”，再选择“选项”，即弹出“选项菜单”，可按需要进行 调整调整后，选择“打印，打印机立即按调整后的比例打印，此比例也将保持至关机 或下一次调整选项菜单参见关于菜单的说明和关于打印机的说明）三）检修特性测试电梯在检修状态运行中轿厢运行过程中轿厢的速度参数说明：Vjx电梯在检修状态运行过程中轿厢的最速度，单位为m/s 检修特性测试操作程序如下：1） 在“开始功能菜单”上选择“开始”，进入“测试选项菜单”2） 在选项菜单上，设置为“垂直振动“，楼层设置参见起制动特性测试部分。
3） 将传感器放置于轿厢底板中心位置，平台调至水平传感器置于“A”状态（垂 直振动）4） 进入图12 所示振动显示、打印选项菜单（方法：选“测试”项后选择“停止”， 进入图 6 所示的“输出功能菜单”选择“显示”后选择“选项”，即弹出图12 年示“选 项菜单”）5） 在“测试功能菜单”上选择“清零”，观察基线是否与横坐标轴重合，或显示的 数字是否在 0+5 东范围内变化，如超出范围则需多次“清零”操作6） 选“测试项，进入测试状态启动电梯从屏幕上可观察到电梯运行过程的加 速度变化的动态曲线注意此时应保持轿厢内人员固定不动，以免造成人为测试误差7） 观察屏幕上曲线变化情况，待电梯完全停止后，选择“停止”（即按劳“I”键） 进入（图 6）所示“输出功能菜单”8） 在“输出功能菜单”上可对测试数据进行“显示”、“存贮”、“打印”等多项操 作9）选择“存贮”，机器为此次测试数据自动分配一文编号存贮可调出查看或打印（参见关于文档的说明）10） 选择“显示”时，屏幕显示出测试曲线及参数Vjx,并进入“选项功能 菜单”，选择“选项”弹出“选项菜单”，可按需要选择纵向比例，缺省为1：1隐藏”为显示参数窗口的开关，按下此开关参数窗口隐藏掉，再按一次则显示。
11） 用“ f” “I”键可对曲线显示进行翻页操作翻至首页或尾页时，有 声音提示12） 选择“打印”时，打印机立即按默认比例打印，打印曲线的纵向比例为 1：1，横向比例为 1：4其它操作方法同振动特性测试中所述方法参见关于 菜单的说明和关于打印机的说明）。
