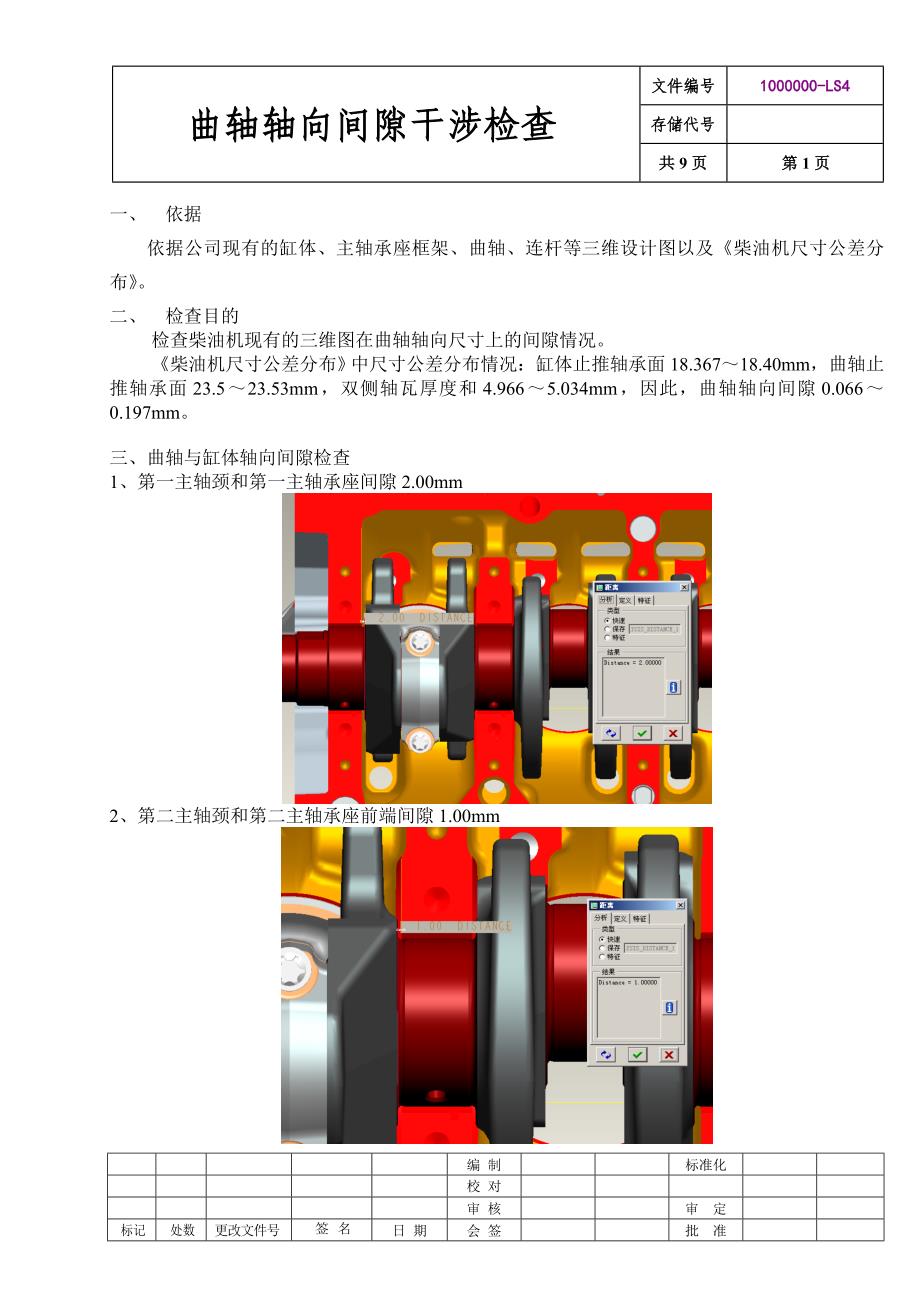

曲轴轴向间隙干涉检查文件编号-1000000-LS1存储代号共9页第2页一、 依据依据公司现有的缸体、主轴承座框架、曲轴、连杆等三维设计图以及《柴油机尺寸公差分布》二、 检查目的检查柴油机现有的三维图在曲轴轴向尺寸上的间隙情况《柴油机尺寸公差分布》中尺寸公差分布情况：缸体止推轴承面18.367～18.40mm，曲轴止推轴承面23.5～23.53mm，双侧轴瓦厚度和4.966～5.034mm，因此，曲轴轴向间隙0.066～0.197mm三、曲轴与缸体轴向间隙检查1、第一主轴颈和第一主轴承座间隙2.00mm2、第二主轴颈和第二主轴承座前端间隙1.00mm第二主轴颈和第二主轴承座后端间隙1.00mm3、第三主轴颈和第三主轴承座前端间隙2.00mm第三主轴颈和第三主轴承座后端间隙2.00mm4、第四主轴颈和第四主轴承座前端间隙2.55mm，轴瓦厚度2.483～2.517，曲轴轴向间隙0.066～0.197缸体止推轴承面18.367～18.40，曲轴止推轴承面23.5～23.53，双侧轴瓦厚度和4.966～5.034，因此，曲轴轴向间隙0.066～0.1975、第五主轴颈和第五主轴承座前端间隙2.00mm第五主轴颈和第五主轴承座后端间隙2.00mm四、曲轴同主轴承座框架轴向间隙检查1、 第一主轴颈和第一主轴承座间隙2.10mm2、第二主轴颈和第二主承座前端间隙2.10mm第二主轴颈和第二主承座后端间隙2.10mm3、第三主轴颈和第三主承座前端间隙2.10mm第三主轴颈和第三主承座后端间隙2.10mm4、第四主轴颈和第四主承座前端间隙0.60mm第四主轴颈和第四主承座后端间隙0.60mm5、第五主轴颈和第五主承座前端间隙2.10mm第五主轴颈和第五主承座前端间隙2.10mm五、 结论1、 曲轴轴向间隙分配与原机情况相吻合。
2、 曲轴各主轴颈开档接触面与缸体、主轴承座框架相对应面均保持一定间隙，与参考样机情况一致标记处 数更改文件号签 名日 期标记处 数更改文件号签 名日 期。
