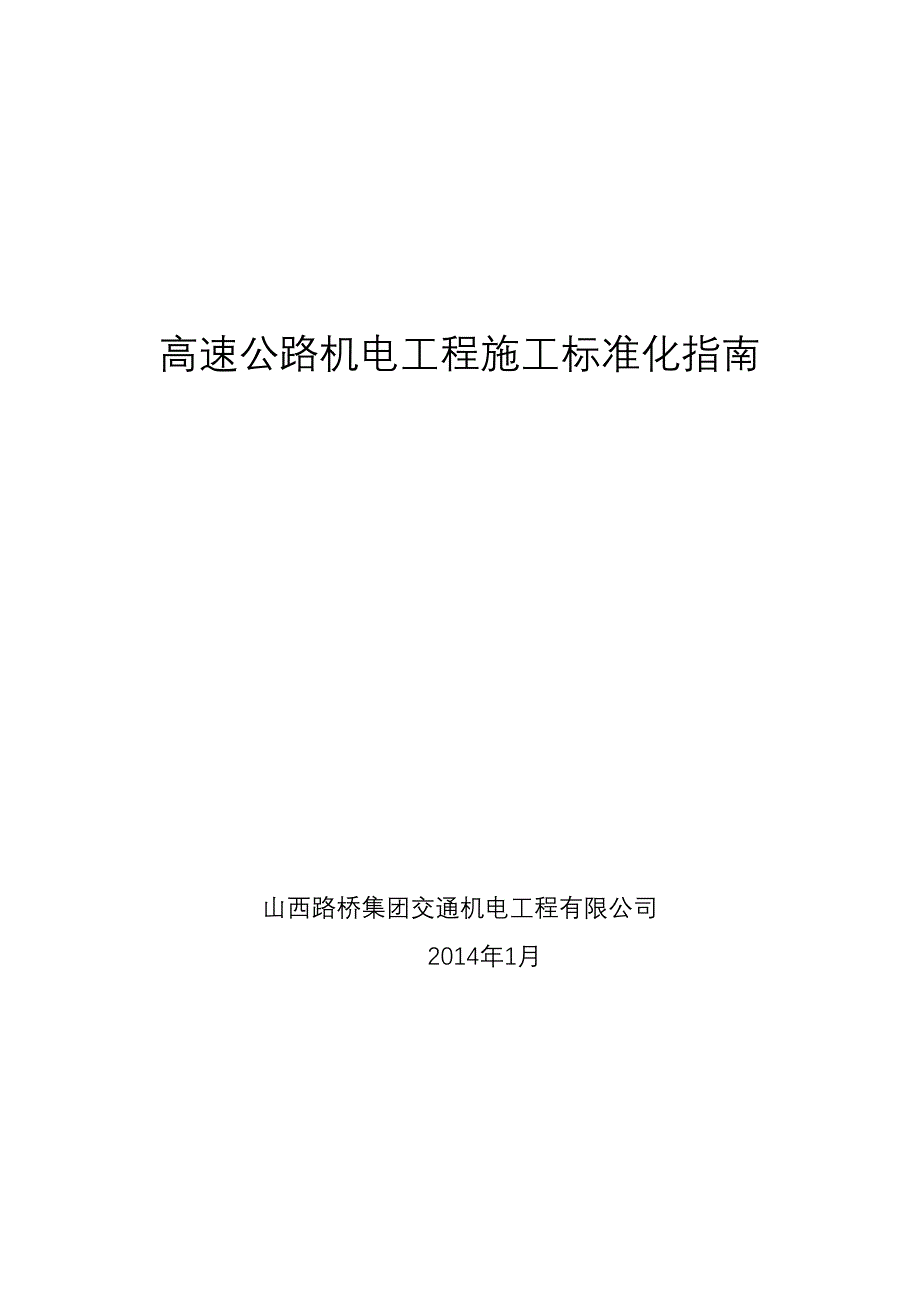

高速公路机电工程施工标准化指南山西路桥集团交通机电工程有限公司2014年1月前前 言言为了全面提高本公司机电工程施工质量，推行标准化施工，加强施工过程控制，根据 交通运输部交公路发【2011】70号文件《关于开展高速公路施工标准化活动的通知》及省 交通厅关于“高速公路施工标准化”的相关要求，结合本公司多年来工程建设实践经验， 在现行高速公路设计、施工、验收等相关标准、规范基础上，特制定本标准 本标准为机电公司企业标准，标准分别对机电施工中的监控系统、收费系统、通信系 统三大系统以及隧道供电、照明、通风和消防系统等隧道机电系统的施工流程、质量控制 点及验收质量进行详细的标准化流程确定，为今后机电工程的施工提供了可参照的现实依 据 本标准未尽事宜，请遵照国家、行业有关技术标准、规范和规定执行 本标准由山西路桥集团交通机电工程有限公司提出并归口 本标准主要起草人：郭自强 孙小明 吴亮 侯星帅- 2 -1、适用范围、适用范围此指南适用于我公司新建及在建高速公路的机电工程项目，是为机电施工人员及相关 管理人员提供的一项有一定指导作用的参考文本2、编制依据、编制依据1、 国家、交通主管部门发布的与工地建设相关的文件、标准、规范、规程和指南。
2、 山西省颁布施行的有关施工管理文件和规定3、总则、总则目前，我省高速公路建设发展迅速，高速公路机电工程建设施工技术和管理水平有了 长足的进步，工程质量和工艺控制流程也得到了很大提高但由于对机电施工工序和关键 控制点要求不明确，缺乏相应的指标规范，导致施工过程控制的能力不足，施工过程存在 一定的无序且质量通病未得到有效遏制推行标准化施工，加强施工过程控制是现阶段高 速公路建设质量取得新进步的必由之路和根本保证，也是上级部门及施工相关方对施工质 量检查、评价、控制的一个重要标尺4、施工准备阶段、施工准备阶段4.14.1 一般要求一般要求4.1.14.1.1 在机电工程施工开工前，项目部技术人员在全面理解设计要求和做好设计技术交底的基础上，进行现场调查和核对后，根据设计要求、合同文件和现场的实际情况，编制切实可行的实施性施工组织设计，并按规定报批报批流程：公司工程部→项目部技术总工→集团工程部（如需要）→监理工程师4.1.24.1.2 在开工前，项目部按照机电公司《三标一体管理手册》建立健全质量、环保、安全管理体系和质量检测体系，并对各类施工班组、施工人员进行岗前培训和技术、安全交底4.24.2 人员组织人员组织4.2.14.2.1 工程开工后，按照施工组织设计要求的技术人员及主要施工人员及时进场。
4.2.24.2.2 进场后，根据合同工期合理安排机电专业施工队陆续进场，并根据工程需要组建土建专业施工队；编制劳务用工计划，确保特殊季节（农忙、节假日等）劳务人员数量4.2.34.2.3 施工队伍的特种作业人员必须具有劳动部门颁发的有效的特种作业许可证书4.2.44.2.4 项目部应及时统计劳务人员基本信息，及时与工程所在地公安机关、劳动部门沟通办理相关手续4.2.54.2.5 定期对劳务人员进行安全教育，按时对劳务人员发放劳保用品，并及时作好记录 3 -4.2.64.2.6 按时对劳务人员工资进行结算，不拖欠农民工工资4.2.74.2.7 机电工程的施工路线长、与土建、房建、绿化、交通工程的交叉施工较多，要求机电施工人员必须经过上岗前的安全生产教育，应备有各个工种安全生产手册或须知，并做到每个施工人员人手一册，作好发放记录4.2.84.2.8 施工现场入口及危险作业部位应设置必要的提示、警示等各种安全防范标志，避免可能发生的意外伤害，必要时现场安全人员在岗4.34.3 主要设备及管理主要设备及管理4.3.14.3.1 机电施工主要设备配备按照施工机具需要量计划，组织施工机具进场，根据施工总平面图将施工机具安置在规定的地点或仓库。
对于固定的机具要进行就位、搭棚、接电源、保养和调试等工作对所有施工机具都必须在开工之前进行检查和试运转1）土建设备：砂浆拌合运输设备，砂浆振动棒、强夯机，挖掘机、装载机、自卸汽车2）光缆铺设设备：量码器、管道疏通器3）仪器仪表：光功率计/光源、光时域反射仪、误码仪、音频信号发生器、SDH 综合测试仪、音频性能分析仪、声压计、数据通信测试分析仪、PCM 综合测试仪、综合布线认证分析仪、计算机网络分析仪、秒表、低速数据测试仪、脉冲数字线路故障测试器、视频分析仪/信号源、色彩色差计、雷达测速器、数字式功率计、风速仪、闭路电视测试仪、远红外线湿度测试仪、轻便气象综合测试仪、交流电源分析仪、绝缘电阻测试仪、耐压强度测试仪、数字式地阻仪、直流高压发生器、钳流表、照度测试仪、经纬仪、亮度计、电缆故障测试仪、焊口探伤仪、数字万用表、数显卡尺、材料阻燃性能分析仪、RCL 测试仪、逆反射系数测定仪、双臂电桥、电子涂层测厚仪、超声波测厚仪、数字存储示波器4）安全设施及防护用品：隔离墩，标志标牌，安全帽，反光背心5）其它设备 4.3.24.3.2 施工器具及仪器仪表管理1）施工器具按施工组织设计规定进场，并按照类别统一编号，规范标识。
2）项目部应定期对施工器具进行检查维修和保养清洗，严禁故障作业设备停放合理规划，分区布置，摆放整齐4.44.4 临时设施临时设施按照施工总平面图的布置，建造或租用临时设施，为正式开工准备好生产、办公、生- 4 -活、居住和储存等临时用房4.54.5 场外准备场外准备4.5.14.5.1 材料和设备的订购1）建筑材料、构(配)件和建筑制品大部分均必须外购，应与加工部门、生产单位联系，签订供货合同，搞好及时供应2）机电设备的订购在对设备供应产商的有效评价后，筛选合格供方，确定最终供货产家，并与其做好沟通，保证按时到货4.5.4.5.2 2 施工准备1) 技术交底项目总工进行技术交底，施工人员详细熟悉施工图纸，明确施工组织方案2)设备及线缆检查1)检查各种设备外观良好，无磕碰现象；各种规格线缆齐备2)检查随箱资料，并集中收集保管3)现场勘查4)施工机具准备5)检测设备准备6)安全设施准备5 5 监控系统监控系统5.15.1 监控中心设备安装监控中心设备安装5.1.15.1.1电视墙安装施工工序：现场位置测量→安装地脚螺栓→电视墙底座安装校正→电视墙支架安装与校正→监视器安装→视频线缆敷设与标识→视频线缆头制作及接入→电源线敷设与标识→监视器的电源接入→设备加电调试→恢复现场成品保护。
施工要点：(1)根据设计图纸要求在现场用盒尺测量出电视墙的安装位置，并做好标记如果房间有防静电地板，则安装时需要去掉设备定位处的地板2)膨胀螺栓安装时须注意防止损坏螺纹3)将电视墙底座安装在已经固定的膨胀螺栓位置，用水平尺测量底座的水平度和垂直度，利用垫铁调整水平及垂直度，直到达到设计要求 5 -(4)电视墙支架安装与校正把散装的电视墙支架根据图纸组装好，并利用连接螺栓安装在电视墙支架底座上后，将监视器托板连接固定在电视墙支架上用水平尺测量支架和托板的水平和垂直度，通过垫铁和连接螺栓调整支架和托板，直到符合设计要求5)监视器安装时，用垫片调整监视器与监视墙面之间的空隙，满足设计要求后，固定监视器高处安装时应使用脚手架6)视频线缆敷设与标识机房弱电线槽敷设完成后，根据设计要求，完成由视频信号输出点（矩阵或光端机）至电视墙间视频线的布放5.1.5.1. 2 2 操作台安装（含设备）1)施工工序现场位置测量→操作台组装→开进线孔→敷设线缆→设备摆放→线缆引入→地线连接→设备加电调试→清理现场成品保护2）施工要点(1)根据设计图纸的要求，在安装现场进行位置测量，以确定准确的操作台摆放位置2)组装零散的操作台部件，摆放到已经测量好的位置后，操作台之间须用16mm2地线连接起来，以保证操作台的接地符合设计要求。
3)利用开孔器在操作台底下的线槽侧壁和静电地板上进行开孔，根据穿线的多少来确定开孔大小，每两个机位的控制台底下最少打一个进线孔线槽至静电地板间的线缆应使用包塑金属软管进行保护，并通过套头固定4)根据设计图纸要求，布放操作台设备所需的信号和电源线缆，线槽强弱电分开布设敷设时应注意如下几点：①线缆两端均需要做好临时标签，防止线缆混淆②线缆槽内要并列绑扎整齐，切忌线缆交叉③线缆进出线槽处要用开孔器开孔，线孔处加套头，进出线槽要使用包塑金属软管保护④做好线槽内的线缆牌标识，线缆标识应标清楚，固定要整齐有序⑤在操作台内部的走线，应尽可能沿操作台结构敷设，并使用扎带进行规范绑扎固定5)设备摆放根据设计图纸要求，按顺序摆放整齐操作台上的设备,并固定6)线缆引入根据设计图纸要求，制作好电源线、网络线、信号线等接头，接入操作- 6 -台上设备的对应接口后，整理好线缆走线并绑扎整齐7)根据设计图纸要求，将操作台系统与室内接地母排进行连接，地线采用16mm2地线8)用万用表检测线路确认无问题后，设备加电，检查确认线路连接和设备安装符合设计要求9)设备安装好后，对施工现场进行清理恢复，并注意操作台和设备的防尘、防划等成品保护。
5.1.5.1. 3 3 大屏幕投影、等离子、液晶显示屏、LED显示屏安装施工工序:现场位置测量→底座安装→投影箱安装→反射镜安装→屏幕安装→投影机安装→控制器安装→线缆引入→地线连接→加电调试→清理现场成品保护施工要点:(1)根据设计图纸的要求，在现场测量出大屏幕投影系统的安装位置2)根据设计图纸的要求，在大屏幕投影系统安装位置的地面楼板上，测量出底座和支架上固定螺栓位置，并使用电锤打好膨胀螺栓安装孔后，固定好支架底座通过水平尺检查底座的水平度和垂直度，利用垫铁进行调整，直到满足设计要求3)根据设计图纸的要求，将大屏幕投影屏支架和投影箱安装在底座上，并利用水平尺检查支架和投影箱的水平度和垂直度，调整达到设计要求4)根据设计图纸的要求，将反射镜安装在投影箱支架上，调整好反射镜的反射角度因安装空间狭小，安装时由一人协助另一人紧固螺丝在安装的过程中应注意不碰到反射镜的镜面，防止镜面划伤5)将投影屏屏幕安装固定在投影屏支架上因屏幕过大，且高空作业，需用脚手架，多人合作安装时由屏幕前人员负责保持屏幕位置，屏幕后方人员负责紧固螺丝螺丝不要直接拧紧，由前面人员查看和调整水平和垂直度，使屏幕在一个水平面上。
然后拼接大屏幕之间的缝隙，使屏幕连接符合设计要求6)将投影机安装投影机箱内的反射镜下方位置，安装时应注意保护投影机的镜头7)根据设计图纸要求，确定控制器的安装位置后，将大屏幕投影的本地控制器安装在确定的位置，并固定8)根据设计图纸要求敷设大屏幕投影系统所需的视频、信号、电源线缆，并制作对应接头后，接入对应的设备输入口敷设时，应注意如下几点：①线缆两端均需要做好临时标签，防止线缆混淆②线缆槽内要并列绑扎整齐，切忌线缆交叉③线缆进出线槽- 7 -处要用开孔器孔，线孔处加套头，进出线槽要使用包塑金属软管保护④做好线槽内的线缆牌标识，线缆标识应标清楚，固定要整齐有序⑤在大屏幕投影系统投影箱内部的走线，应尽可能沿投影箱结构敷设，并使用扎带进行规范绑扎固定9)将大屏幕投影系统与室内接地母排进行连接，地线采用16mm2地线10)全部设备安装好后，检查线路确认无问题，可加电调试，查看各块显示屏有无问题，有问题的应根据操作手册说明进行故障排除后，盖上投影屏背板盖11)恢复现场成品保护设备安装好后，对施工现场进行清理恢复，并注意设备的防尘、防划等成品保护5.25.2 闭路电视设备安装闭路电视设备安装5. 2.1 监视器安装施工工序：机架安装→机架上部零件安装→机架面板安装→监视器安装→合理布线→机箱连线。
施工要点：(1)监视器机架的安装应牢固，按施工图的防震要求进行加固2)监视器机架安装完毕后，水平、垂直度应符合厂家规定3)机架上的各种零件不得脱落或损坏漆面如有脱落应。
