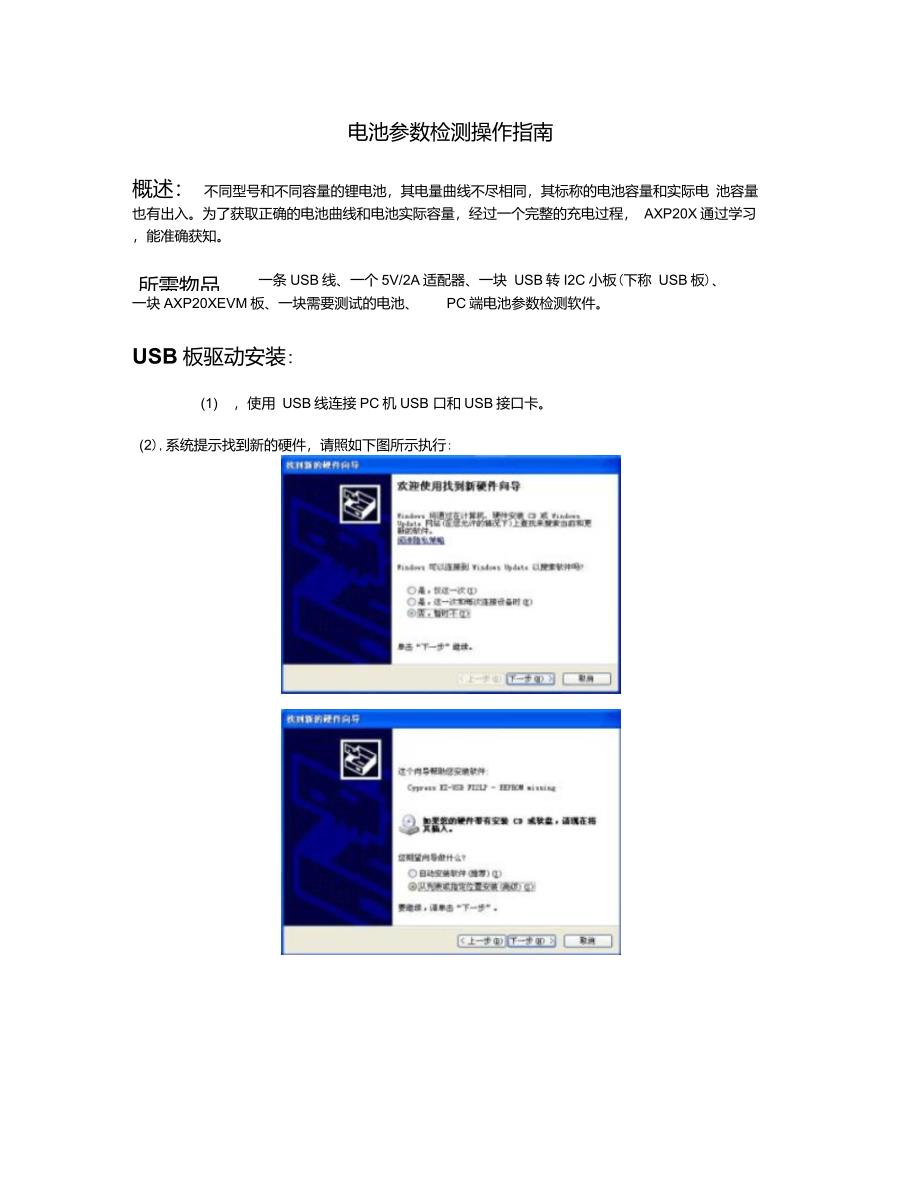

电池参数检测操作指南概述： 不同型号和不同容量的锂电池，其电量曲线不尽相同，其标称的电池容量和实际电 池容量也有出入为了获取正确的电池曲线和电池实际容量，经过一个完整的充电过程， AXP20X通过学习，能准确获知所需物品：一条USB线、一个5V/2A适配器、一块 USB转I2C小板(下称 USB板)、一块AXP20XEVM板、一块需要测试的电池、 PC端电池参数检测软件USB板驱动安装:(1) ，使用 USB线连接PC机USB 口和USB接口卡2),系统提示找到新的硬件，请照如下图所示执行:駅4遢菁g带*tJrJi松w电机矶務m *i可林型■ s =左环ra -■ > •，上 巨livg円杷讦•卜VP，Il '■ J 1 ■u>b ' L utd1 I'1 Jit k* LBlu®jr宫皿Ji.芒帧!i靖序車・融處船泄★砾澀“g 5師山林童耳芳鹹毎爭莎斗r u |硬件连接及测试步骤:(1) 、准备一块放完电的需测试参数的电池，电池电压此时要低于 3.1V(2) 、将5V/2A火牛连接至 AXP20x EVM 板的ACIN插座，让 AXP20x正常工作如图一所 示图一(3) 、将USB线和USB板连接好，并将 USB板插到AXP20x EVM 板上，如图二所示:图二(4) 、将需测试参数的电池连接至 AXP20x EVM BAT 端，如图三所示图三、打开电池参数检测软件，如图四所示：(注：第一次打开软件，系统会提示发现新硬 件，需要安装驱动，其步骤参照上述 “USB板驱动安装”)I. ■…4 匸 T.4W kBBfriLa..i«—~ 4 —1 1 —- 1 ■*«*■**»**Wai ■嶂 * h ・・■ <»-« f ii irir・■电 u r r v nv图五图四（6）、等充电电流稳定后，点击 电池通路电阻：“ calculate RDC按钮（图五红色圈圈定的按钮），开始检测（7）、大约过了 90秒后，会弹出下图六所示对话框，表示电池通路电阻已经正确检测，如下图七红色圈圈定的内容。
AT1622_SDEDebue [XRdc测诃完成，谙直确至并读取界面即可图六*图七（8）、接下来，就可以测试电池参数了，请点击对话框（图九），单击确定开始测试电池特性参数"Fuelguage cal按钮（图八红色圈），会弹出图八图九（9）、等充电完成后，会弹出测试出的电池特性参数提示框 一电池电量曲线（pmu_bat_para1~ pmu_bat_par16 ），电池实际容量同时也测试出来（ CoulombCounter 值），如图十所示： --图十(10) 参数测试完成后，需要将 pmu_bat_para1~ pmu_bat_par16替换配置文件sys_config1.xxx.fex中相应的参数值，将 CoulombCounter的值替换配置文件中 pmu_battery_cap的值。
