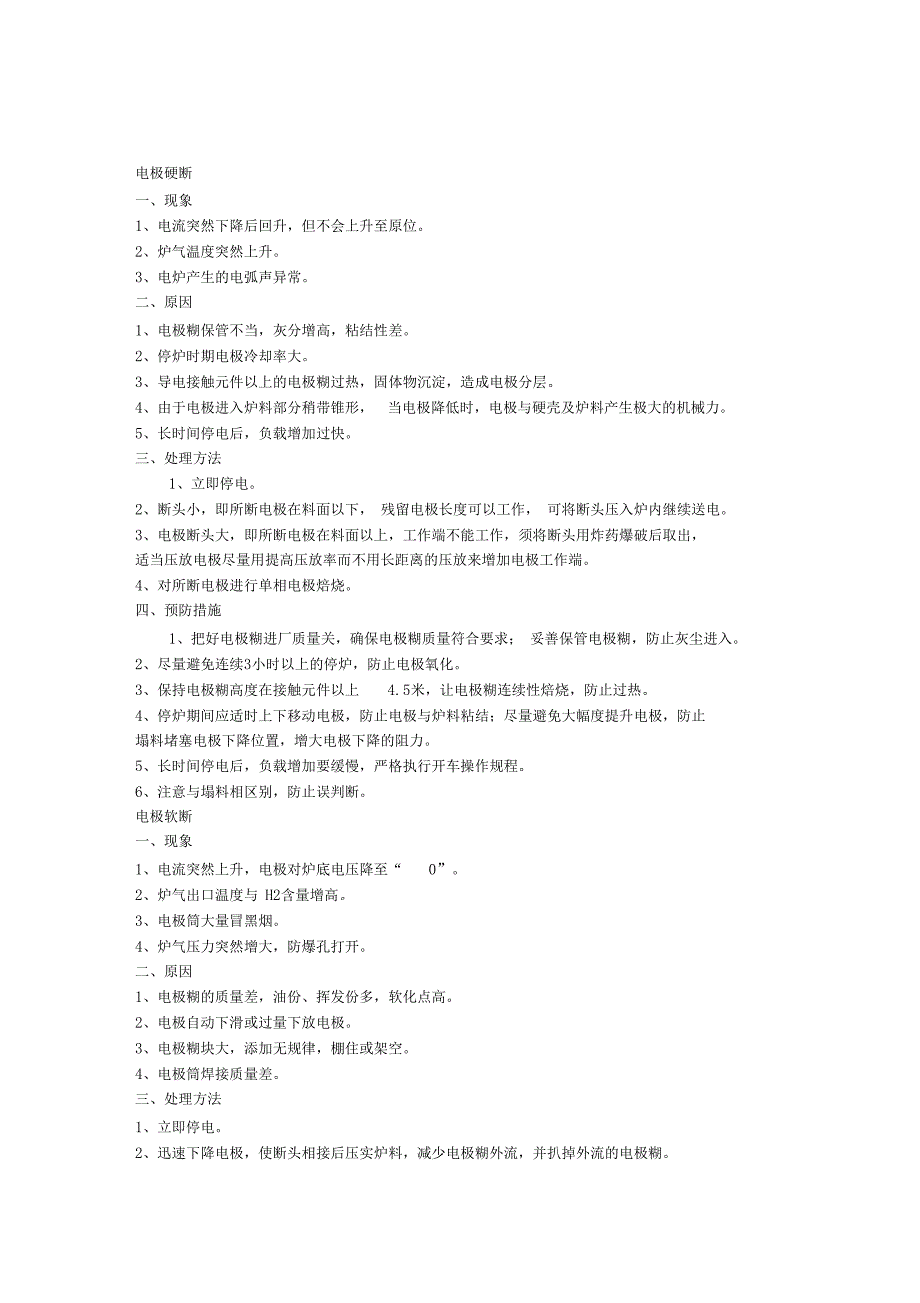

电极硬断一、现象1、电流突然下降后回升，但不会上升至原位2、炉气温度突然上升3、电炉产生的电弧声异常二、原因1、电极糊保管不当，灰分增高，粘结性差2、停炉时期电极冷却率大3、导电接触元件以上的电极糊过热，固体物沉淀，造成电极分层4、由于电极进入炉料部分稍带锥形， 当电极降低时，电极与硬壳及炉料产生极大的机械力5、长时间停电后，负载增加过快三、处理方法1、立即停电2、断头小，即所断电极在料面以下， 残留电极长度可以工作， 可将断头压入炉内继续送电3、电极断头大，即所断电极在料面以上，工作端不能工作，须将断头用炸药爆破后取出，适当压放电极尽量用提高压放率而不用长距离的压放来增加电极工作端4、对所断电极进行单相电极焙烧四、预防措施1、把好电极糊进厂质量关，确保电极糊质量符合要求； 妥善保管电极糊，防止灰尘进入2、尽量避免连续3小时以上的停炉，防止电极氧化3、保持电极糊高度在接触元件以上 4.5米，让电极糊连续性焙烧，防止过热4、停炉期间应适时上下移动电极，防止电极与炉料粘结；尽量避免大幅度提升电极，防止塌料堵塞电极下降位置，增大电极下降的阻力5、长时间停电后，负载增加要缓慢，严格执行开车操作规程。
6、注意与塌料相区别，防止误判断电极软断一、现象1、电流突然上升，电极对炉底电压降至“ 0”2、炉气出口温度与 H2含量增高3、电极筒大量冒黑烟4、炉气压力突然增大，防爆孔打开二、原因1、电极糊的质量差，油份、挥发份多，软化点高2、电极自动下滑或过量下放电极3、电极糊块大，添加无规律，棚住或架空4、电极筒焊接质量差三、处理方法1、立即停电2、迅速下降电极，使断头相接后压实炉料，减少电极糊外流，并扒掉外流的电极糊3、若软断严重，电极糊全部外流，一定要防止爆炸事故的发生，迅速组织人员撤离至安全位置4、重新装入电极糊后（加入电极筒内的高度应达到接触元件顶部以上 4500对所断电极 进行单相电极焙烧四、预防措施1、把好电极糊进厂质量关，确保电极糊质量符合要求2、严格控制压放周期及时间，使电极的消耗、 压放及焙烧速度趋于或保持平衡尽量避免一次性长距离压放，若一次性压放量大于 100，则应开启电加热器进行辅助加热焙烧电极3、有规律的添加电极糊，保持电极糊高度在接触元件以上 4.5米，让电极糊连续性焙烧，防止电极欠焙烧4、检查和维护好电极夹紧装置、 电极肋片保持清洁无润滑脂或油类等， 防止电极自动下滑。
5、电极糊粒度控制在 100以下，添加时应少量缓慢加入，防止电极糊棚住或架空巡检人 员加强检查(每班最低检查三次)，发现电极糊棚住或架空应用长竹竿或绳绑住大电极糊将 其捣实6、对电极壳的制造、焊接质量严格检查，确保完好7、注意与翻电石相区别，防止误操作导电接触元件与电极筒间刺火一、现象1、接触面与电极筒处发红或有明显的刺火2、压放电极时，接触装置不易滑动3、保护套处常伴有冒黑烟二、原因1、由于弹簧组件上的压力过低2、电极筒或肋板表面有毛刺或不清洁三、处理方法1、立即停电2、更换打火的接触元件，检查其他弹簧的螺母及压力3、电极筒肋板损坏，将损坏部分下送，直至接触元件与未损坏部分接触4、根据电极下放长度开启电加热器进行辅助加热焙烧电极或单相电极焙烧 四、预防措施1、调节好接触元件两块螺栓的间距及弹簧组件的夹紧力使之符合要求2、利用每次检修时机对接触元件进行清理使之保持清洁3、把好电极壳的制造、焊接质量关，确保电极筒或肋板表面无毛刺、无泄漏一氧化碳中毒1、一氧化碳的性质一氧化碳为无色、无味、有毒的气体，与空气混合后达到一定浓度时引起燃烧、爆炸，在18〜19c时其爆炸极限为12.5〜74.2%。
在65.2C时与空气接触会自动着火2、一氧化碳的危害当空气中一氧化碳含量在 0.16〜0.2% (16000〜20000)时，人在1〜1.5小时后会中毒死亡， 而浓度增加到0.5%以上时人15分钟后就会中毒死亡只有空气中一氧化碳浓度在 0.01%以下时才能确保人身安全3、一氧化碳易泄漏的场所及泄漏点电石炉二楼：炉盖之间、炉门、检修盖、下料管与炉盖连接处、防爆孔、闭料孔、密封套与炉盖或护套间隙、护套与电极间隙等三层半：闭料孔、料管接头、大套上沿与电极筒间隙、加热风机等四楼:环形加料机料仓进口4、预防措施4. 1精心操作控制炉压在微正压 0〜104. 2二楼：炉盖之间、下料管与炉盖连接处、检修盖等用耐火水泥浇筑料密封好；炉门、密封套与炉盖或护套间隙、 护套与电极间隙等用耐火岩棉密封好； 各防爆孔盖严密，防爆盖 周围用少量岩棉充填； 闭料孔处泄漏要防止料管内料空， 尽量减少单纯的三层半闭料， 同时 料管内充入氮气进行密封，其压力为 984. 3三层半：闭料孔处泄漏要防止料管内料空，当料仓空料位时料管内须充入氮气进行密封，其压力为 98;料管接头安装时用密封圈紧固好；大套上沿与电极筒间隙用耐火绝缘材 料密封；加热风机防止跳闸、运行风量不足。
4. 4环形加料机料仓进口： 防止料管内料空，当料仓空料位时料管内须充入氮气进行密封， 其压力为984. 5 一氧化碳易泄漏的场所保持良好的通风条件加强通风，增设通风设备，必要时将通风 设备全部打开4. 6在各一氧化碳易泄漏的场所设置报警装置，检查保证报警装置工作正常，测定电炉周 围的含量，当含量超过允许范围时，必须找出原因并处理后方可继续工作4. 7巡视检查时，应携带便携式气体检测仪，检测工作场所气体是否超标；巡检时要求二人或二人以上，一前一后相隔 1.5米行进，以防种种原因造成中毒4. 8在各楼设置事故应急柜，放置防毒面罩等4. 9若发现有中毒者应立即将其送到空气流通的地方，呼吸困难时给予输氧，呼吸停止、 心脏骤停时应立即进行人工呼吸、心脏按摩，经现场抢救处理后立即送医院治疗4. 10大量泄漏引起燃烧、爆炸应立即停炉并组织人员进行灭火或撤离，避免事故进一步 扩大火灾、爆炸1、电石生产中易引发火灾、爆炸的物质：炭材、一氧化碳气体、高温状态下的电石、电石 遇水后生成的乙快气体、油泄漏等2、炭材火灾的易发地点及防范灭火措施2. 1回转干燥器内炭材燃烧：严格控制回转干燥器的进口温度( 600c〜800C)及出口温度( 350C〜450C), 一旦炭材燃烧迅速对回转干燥器内充入氮气进行密封，阻碍空气进入 回转干燥器内达到灭火的目的。
2. 2炭材干燥出来后在104 (4#胶带机)上燃烧：迅速停运其皮带，用水、沙、干粉灭火 器等进行灭火2. 3炭材在日料仓内燃烧：检查并保证日料仓密封完好，避免大量空气进入一旦炭材燃 烧迅速对其充入氮气进行密封，阻碍空气进入达到灭火的目的3、一氧化碳气体易泄漏的场所、泄漏点及防范、灭火措施3. 1 一氧化碳气体燃烧、爆炸的易发地点3. 1. 1电石炉二楼：炉盖之间、炉门、检修盖、下料管与炉盖连接处、防爆孔、闭料孔、 密封套与炉盖或护套间隙、护套与电极间隙等3. 1. 2三层半：闭料孔、料管接头、大套上沿与电极筒间隙、加热风机等3.1. 3四楼:环形加料机料仓进口3. 2防泄漏措施见一氧化碳中毒预防措施中防泄漏条款3. 3在易泄漏场所严禁烟火；检修动火作业必须办理好动火作业票证，制定落实好防范措 施3. 4 一旦发生气体燃烧首要任务是切断气源；其次迅速用 2灭火器等进行灭火，不得用水或泡沫灭火器灭火；若燃烧地点在三层半或四楼应同时打开现场的氮气阀门进行隔离3. 5若大量泄漏而引起爆炸则在紧急停炉的基础上迅速组织人员撤离至安全地带4、高温状态下电石的防火措施4. 1高温状态下的电石主要存在于出炉、拖锅、冷却过程中，因而在此过程中要严格执行 操作规程，防止高温电石炸裂、散落损坏钢丝绳、周围物品及烧、烫伤人员。
5、电石遇水后生成乙快气体的场所及防火、防爆措施5. 1电石炉内设备大量漏水进入熔池生成乙快气体发生爆炸，防范措施详见《电石炉内设 备漏水事故》5. 2出炉工作场所炉嘴、炉门、护屏等出炉冷却水系统若漏水、潮湿或者人为导致水与出 炉的高温电石接触发生反应发生爆炸5. 2. 1发现漏水要及时停水并联系维修，严重时必须改变出炉口5. 2. 2保持出炉工作场所干燥、无积水5. 2. 3严禁用电石烧水、煮面等5. 2. 4遇大量液态电石流到地面上时，严禁喷水降温，须待自然冷却后方可清理5. 2. 5保持所有出炉工具干燥，堵眼用泥球必须准备充分，泥球湿度要适中，严禁使用过 湿、过软或冻结的泥球堵眼5. 2. 6严禁液态电石与水接触； 禁止使用带油、带水的铁管和输氧管， 使用前应先试通气, 防止管内有水或不通而产生事故，；禁止使用带油的手套操作5. 2. 7出炉过程中遇有硅铁大量流出确认有烧穿炉嘴、炉门等设备漏水的危险时应迅速关 闭进水阀门，以防引起爆炸伤人5. 2. 8若出炉时遇炉嘴等设备漏水，须迅速关闭相对应的水阀门，同时须堵住炉眼；若因 爆炸等情况暂无法堵住炉眼，须联系中控紧急停炉5. 2. 9若发生爆炸，现场人员应迅速缺断后继水源并撤离至安全地带。
5. 3冷却过程中高温电石遇水、受潮发生爆炸5. 3. 1保持冷却工作场所干燥、无积水5. 3. 2严禁在进行冷却的电石坨上烧水、煮面等5. 3. 3冷却场所保持良好的通风条件加强通风，防止电石受潮后生成的乙快气体在房间内 聚集达到爆炸极限后发生爆炸5. 3. 4冷却场所一旦发生爆炸现场所有人员要迅速撤离至安全地带6、油系统泄漏遇火燃烧6. 1油系统易发生火灾的地点：油压站、三层半油路管道、油缸等6. 2油压站防火措施6. 2. 1防止油压站内油泵、油箱、阀门、油管路等设备泄漏6. 2. 2杜绝火源6. 2. 3每个油压站配备4瓶干粉灭火器、砂箱一个6. 2. 4检修动火作业必须办理好动火作业票证，制定落实好防范措施6. 3油压站灭火措施6. 3. 1迅速停炉，切断油压站电源6. 3. 2用砂或干粉灭火器进行灭火6. 4三层半油路管道、油缸等防火措施6.4.1加强油管路、油缸等设备的巡检、维护，防止油泄漏6. 4. 2三层半地面钢平台做防火隔热材料6. 4. 3配备4瓶干粉灭火器6. 4. 4检修动火作业必须办理好动火作业票证，制定落实好防范措施6. 5三层半油路管道、油缸等灭火措施6.5.1迅速停炉，切断油路。
6. 3. 2用干粉灭火器进行灭火烧伤、烫伤1、电石生产中最易发生烧、烫伤的是在二楼炉盖近处巡检、处理料面、出炉、拉锅、吊坨 及发生火灾、爆炸等过程中2、二楼炉盖近处巡检防烧伤、烫伤措施2. 1中控工应精心操作控制炉压在微正压 0〜10,防止炉压超高漏出燃烧2. 2巡检人员必须按规定佩带齐全本岗位规定的劳动防护用品、用具2. 3巡检时与炉盖保持一定距离，精力集中，随时做好躲避的准备3、处理料面防烧伤、烫伤措施3. 1必须按规定佩带齐全本岗位规定的劳动防护用品、用具3. 2中控工按正常步骤停车（详见正常停车方案） ，并打开主烟道蝶阀，保证炉内处于负压状态3. 3处理料面人员须待电极完全停止动作后方可打开离烟道最远的炉门，不能先打开离烟道最近的炉门，防止炉气燃烧或热料喷出发生烧伤事故 打开炉门时人员不能正对炉门， 应站在炉门。
