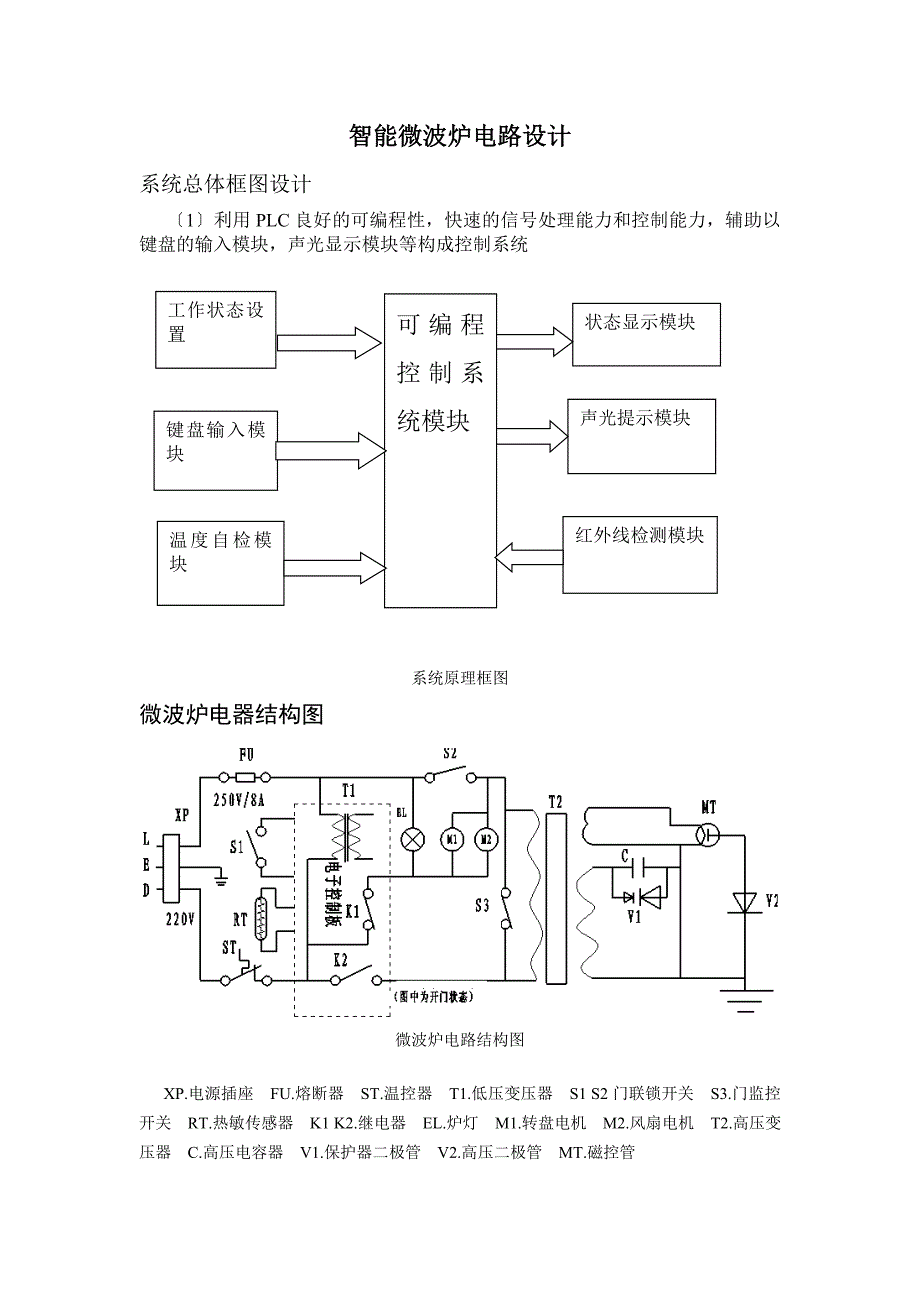

智能微波炉电路设计系统总体框图设计〔1〕利用PLC良好的可编程性，快速的信号处理能力和控制能力，辅助以键盘的输入模块，声光显示模块等构成控制系统可编程控制系统模块工作状态设置键盘输入模块温度自检模块状态显示模块声光提示模块红外线检测模块系统原理框图微波炉电器结构图微波炉电路结构图XP.电源插座 FU.熔断器 ST.温控器 T1.低压变压器 S1 S2门联锁开关 S3.门监控开关 RT.热敏传感器 K1 K2.继电器 EL.炉灯 M1.转盘电机 M2.风扇电机 T2.高压变压器 C.高压电容器 V1.保护器二极管 V2.高压二极管 MT.磁控管概述本次设计的微波炉电器运行原理如下： 把要烹饪的食物放入炉内，插上电源插头XP，关好炉门，此时继电器K2常开开关闭合，门联锁开关S1断开通过温控器ST来控制，继电器K1开关闭合，炉灯亮启动微波炉，门联锁开关S2闭合，转盘电机M1. 风扇电机M2通电运转假设选择高温档，门监控开关S3闭合，高压变压器T2通电，磁控管MT连续发射微波加热；假设选择其他档位，门监控开关S3处于通断交替状态，磁控管MT断续发射微波加热微波炉控制面板设计〔1〕指示灯及按键功能简介： 启动当微波炉正常工作时，指示灯亮。
当遇到特殊情况时，指示灯灭停止当微波炉正常工作完时，指示灯灭并发出蜂鸣并在开门的瞬间使微波炉内的照明灯亮，当门关闭时该灯不亮，假设门在规定时间内没有关闭，该灯也熄灭超温报警通过调通过高敏铂电阻对模拟温度变化并数码管显示当温度上升到一定的值时，指示灯亮并发出蜂鸣表示过热，温度过热限度由键盘设置烹调模式 用于不同信息显示的切换可显示当前的设定时间、当前的炉内温度和设定的最高温度等 烹调 快速设定当前加热时间和火力的适宜烹调的值一般通过温度传感器将加热温度烘烤 快速设定当前加热时间和火力的适宜烘烤的值解冻 快速设定当前加热时间和火力的适宜解冻的值温度设置 用于设置加热的温度最高值有10分、1分、10秒的按键选择〔2〕微波炉的控制面板如图下所示硬件电路的设计元件选择在此次的设计中,因为转盘和风扇都需要电机的带动,故在选择元件时要选择几个重要的元件：PLC机，转盘电机，风扇电机，磁控管和高压变压器因设计时间的关系,本次设计对其它元件的选择不做详细的说明,但经老师的指导，所有的元件均符合设计的要求 PLC的选择以及I/O参数可编程序控制器简称PLC，它是以微处理器为根底的通用工业控制装置。
它的应用面广,功能强大，使用方便，已经成为当代工业自动化的主要支柱之一PLC广泛地应用在各种机械设备和生产过程的自动控制系统中，PLC在其他领域，如民用和家庭自动化中的应用也是迅速开展，本次设计就基于PLC的智能微波炉控制系统设计选择适宜的PLC系列，PLC根据硬件结构的不同，可以将PLC分为整体式PLC和模块式PLC本次设计为控制微波炉选用整体式PLC，整体式又叫做单元式或箱体式，CPU模块I/O模块和电源装在一个箱状机壳内，结构非常紧凑，同时它的体积小，价格低等优点本次设计PLC选用三菱公司FX2N系列的，FX2N系列是三菱公司PLC是FX家族中最先进的系列具有高速处理及可扩展大量满足单个需要的特殊功能模块等特点，为自动化应用提供最大的灵活性和控制能力选择具体I/O要求的PLC机根据前面提到的功能要求，其I/O的需求列举如下：继电器驱动：烹饪、烧烤、解冻、火力、转盘、风扇共6个输出ports蜂鸣器驱动：1个输出ports按键：启动键、停止键、烹饪模式键，定时键共9个输入ports门状态检测：1个输入ports指示灯检测：6个输出ports显示数码管：5个COM，9个段，需14输出ports温度检测：1个A/D输入port简单加起来总共需要27个输出ports，11个输入ports。
考虑其他的因素选用PLC系列FX2N—64MR—001初始化待机状态启动键烹饪键烧烤键解冻键温度键停止键工作状态灯亮延时烹饪子程序烧烤子程序解冻子程序温度控制程序烹饪灯亮烧烤灯亮解冻灯亮温度调节指示发出声音警报和闪烁 灯电路局部模块介绍 LED显示电路采用共阳极动态显示，加三极管驱动提高显示亮度，编码简单，易于控制，实践证明：该方式显示稳定，误码率低LED显示电路温度自检电路采用高灵敏铂电阻R2〔pt100〕，配合运算放大电路组成温度采集电路再经AD转换电路，进入控制系统，实现温度的适时控制，用户可输入加热温度，温度加热后自动停止加热从而实现自动控制温度自检电路。
