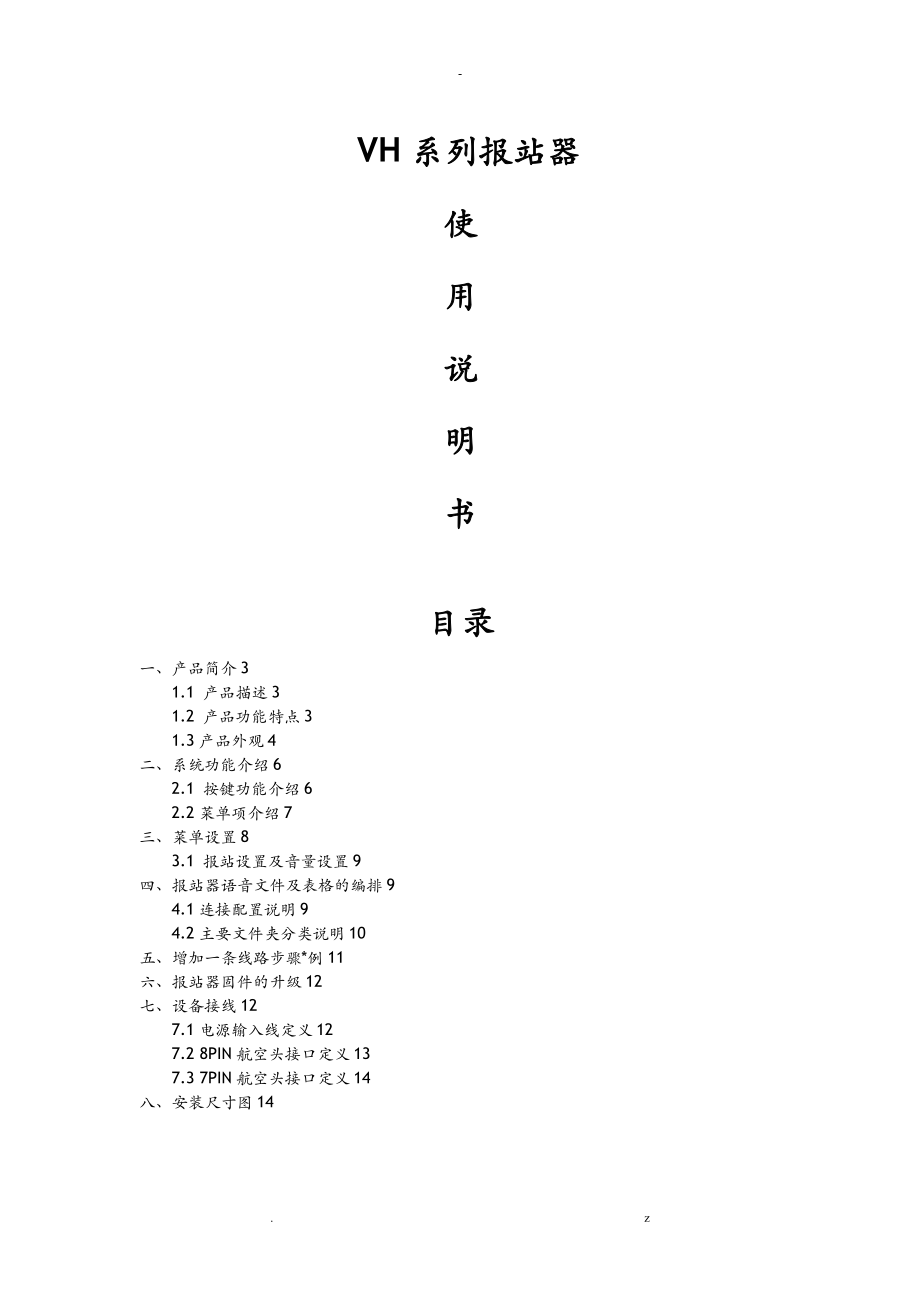

VH系列报站器使 用 说 明 书目录一、产品简介31.1 产品描述31.2 产品功能特点31.3产品外观4二、系统功能介绍62.1 按键功能介绍62.2菜单项介绍7三、菜单设置83.1 报站设置及音量设置9四、报站器语音文件及表格的编排94.1连接配置说明94.2主要文件夹分类说明10五、增加一条线路步骤*例11六、报站器固件的升级12七、设备接线127.1电源输入线定义127.2 8PIN航空头接口定义137.3 7PIN航空头接口定义14八、安装尺寸图14一、产品简介1.1 产品描述VH*43公交报站器，是专为公交应用打造的集GPS自动报站、无线调度、司机考勤、文本语音播报于一体的车载智能终端该产品硬件从电源处理、嵌入式CPU选型、语音解码功放和GPS定位等各方面都适配车载复杂环境，可保障长期可靠运行。
软件局部选择实时多任务的轻量级RTOS系统，UI为根据应用环境自主开发，算法科学，图形菜单，整体操作方便，使用的可靠性、易用性领先行业同类型产品1.2 产品功能特点·显示：4.3寸真彩LCD，480×272点阵高清显示；·CPU：Cote*-M3系列，32位宽120M处理速度；·定位：Ublo*系列高精度定位模块；·语音：硬件Mp3解码，高保真数字功放；·电源：6～36V车载宽电源适配；·USB：高速USB-OTG通讯接口，适配市面各种型号U盘，也可作为存储设备连电脑；·SD接口：高速SHDC接口，支持各种容量，适配市面各型号SD卡；·存储：内置大于128MByte存储空间，专为车载优化的容错和写平衡处理；·文件系统： 通用的FAT、FAT32文件系统，文件配置方便快捷；·操作系统：嵌入式实时操作系统，支持多任务处理；·UI：专为公交应用定制的图形UI系统，操作直观、平顺；·TTS：含文本智能分析和多音字处理算法，语音播报流畅、自然；·RF：无线刷卡，支持ISO/IEC 14443 TypeA系列智能卡；·对外接口：RS232×2、RS485、CAN、假设干IO、对外控制接口，方便与串行摄像机、刷卡机、车载广告机、LED走字屏幕、喊话器、对讲机、视频监控等设备对接；·站点位置可一键学习，有站点经纬度、角度记忆学习功能，方便更新、采集公交线路。
1.3产品外观本产品使用全黑色外壳，外观简洁、大方，操作方便正面图：反面及侧面图：右侧图 左侧图 反面图二、系统功能介绍2.1 按键功能介绍 名称 功能描述 备注数字键1内音效劳语1/数字1前一项功能为主显示下，后一项为菜单状态下2内音效劳语2/数字23内音效劳语3/数字34内音效劳语4/数字45内音效劳语5/数字56内音效劳语6/数字67内音效劳语7/数字78内音效劳语8/数字89内音效劳语9/数字90外音效劳语0/数字0功能键音乐音乐播放、切歌连接PC、SD卡时的触发按键GPRS调度系统有用 站点上调整/菜单项上调整站点下调整/菜单项下调整 播报过程音量减小/光标位置左移播报过程音量增加/光标位置右移视频调视频监视菜单进菜单/确认键喊话语音对讲喊话退出退出菜单切换上下行切换重复语音报站重复停顿语音停顿/退出键报站手动播报下一站2.2菜单项介绍 〉设备信息在该菜单下查询设备的软件版本和硬件版本，查询GPS模块信号和GPRS模块信号。
〉线路选择 选择本车的营运线路；列出了所有本设备存储的线路供选择〉定位信息当前位置：查看当前GPS位置自动采集：一键式自动采集站点经纬度线路查看：查看线路上站点的经纬度信息〉设置报站设置：根据客户具体情况配置报站器的音量、线路属性、GPS角度开关等信息网络设置：配合调度平台设置IP，端口，ID等信息三、菜单设置按下四个方向键中间的圆形【M】键，输入密码888888再按下【M】键即可进入主菜单界面3.1 报站设置及音量设置进入菜单界面后，选择通过报站设置选项，按下【M】键然后按上下左右键来移动光标和数字键，进展相应的设置假设要调节音量大小，按方向键将光标移至内音音量和外音音量处，通过数字键即可进展音量调节〔音量调节0-32有效〕还可根据需要对方言播报，外音播报等选项进展设置超速提醒播报和超速限制设定车辆编号可以对每辆车进展编号设置，方便调度时进展管理线路属性:有4种线路属性可供选择即上下行线路、环形线路、九字线路、之字线路 各项设置完成并确定以后，选择保存，按下【M】键即设置成功，假设要退出按【退出】键即可四、报站器语音文件及表格的编排4.1连接配置说明在使用报站器的时候，有时需要编辑站点表格文档或者语音文件，这时可以把报站器和电脑通过USB线连接，在电脑上对报站器中的配置文件进展操作，步骤如下：1、接好线后按下“〞按键 2、进入菜单，选择连接PC 激活USB状态后在PC机上进文件夹，可以看到如下的文件构造。
注意： “system〞、“logo〞、“option〞三个文件夹是系统的配置文件夹，不可更改4.2主要文件夹分类说明BUS文件夹包含的文件如下列图：bus文件夹中用于存放站点语音及站点表格，line表格中存放线路名称，line表格中的线路名称必须和该线路文件夹的名称一致，如下列图所示即为该BUS文件中对应的line表格线路文件夹应存放剪辑好的站点语音级线路上行及下行表格，文件夹内语音文件即为站点语音站点语音命名不得超过4个汉字，并且必须与上下行表格中对应的报站语音一样假设需要方言及英语播报，将线路文件夹加后缀即可，方言的文件夹加后缀F〔如318F〕，英文的加E 线路名称文件下存放线路名称语音文件：五、增加一条线路步骤*例添加一条线路：102路1、在bus文件夹下新建文件夹命名为“102〞 ；2、在102文件夹中添加“102S.csv〞和“102*.csv〞两个文件，以及该线路所有站点音频文件〔.mp3〕 ；3、编辑“102S.csv〞和“102*.csv〞两个表格；4、把本站的线路名音频〔102.mp3〕放到“线路名称〞文件夹中 ；5、翻开bus下的“line.csv〞文档，按照格式添加线路名。
六、报站器固件的升级 把要升级的固件文件update.img放到SD卡〔容量大小不限〕中，再把SD卡插到报站器的SD卡槽，重新开机，面板上会提示“正在升级….〞，10S钟左右升级完成，设备显示主界面，拔出SD卡，升级完成七、设备接线7.1电源输入线定义脚位123456定义AOUT-LGND电源正AOUT-RGND电源地颜色绿色黑红蓝色黑黑接线说明：1、 红线接电源正极；2、 黑线接电源负极；3、 绿线接上喇叭为内音〔左声道〕；4、 蓝线接上喇叭为外音〔右声道〕7.2 8PIN航空头接口定义线号12345678定义 485A485BRS232-T*RS232-R*GNDIO-IN1IO-IN2IO2-E*T-B颜色蓝色红色黑色紫色棕色白色黄色绿色说明：接线根据具体的外设不同，定义不一样7.3 7PIN航空头接口定义线号1234567定义RS232TRS232RGNDCANHCANLIO1-E*T-AIO-IN3颜色棕色紫色白色绿色黑色蓝色黄色八、安装尺寸图图一、正面尺寸图 图二、侧面尺寸图 图三、固定螺丝空位大小 图四、侧面安装效果图图五、反面安装效果图. z。
