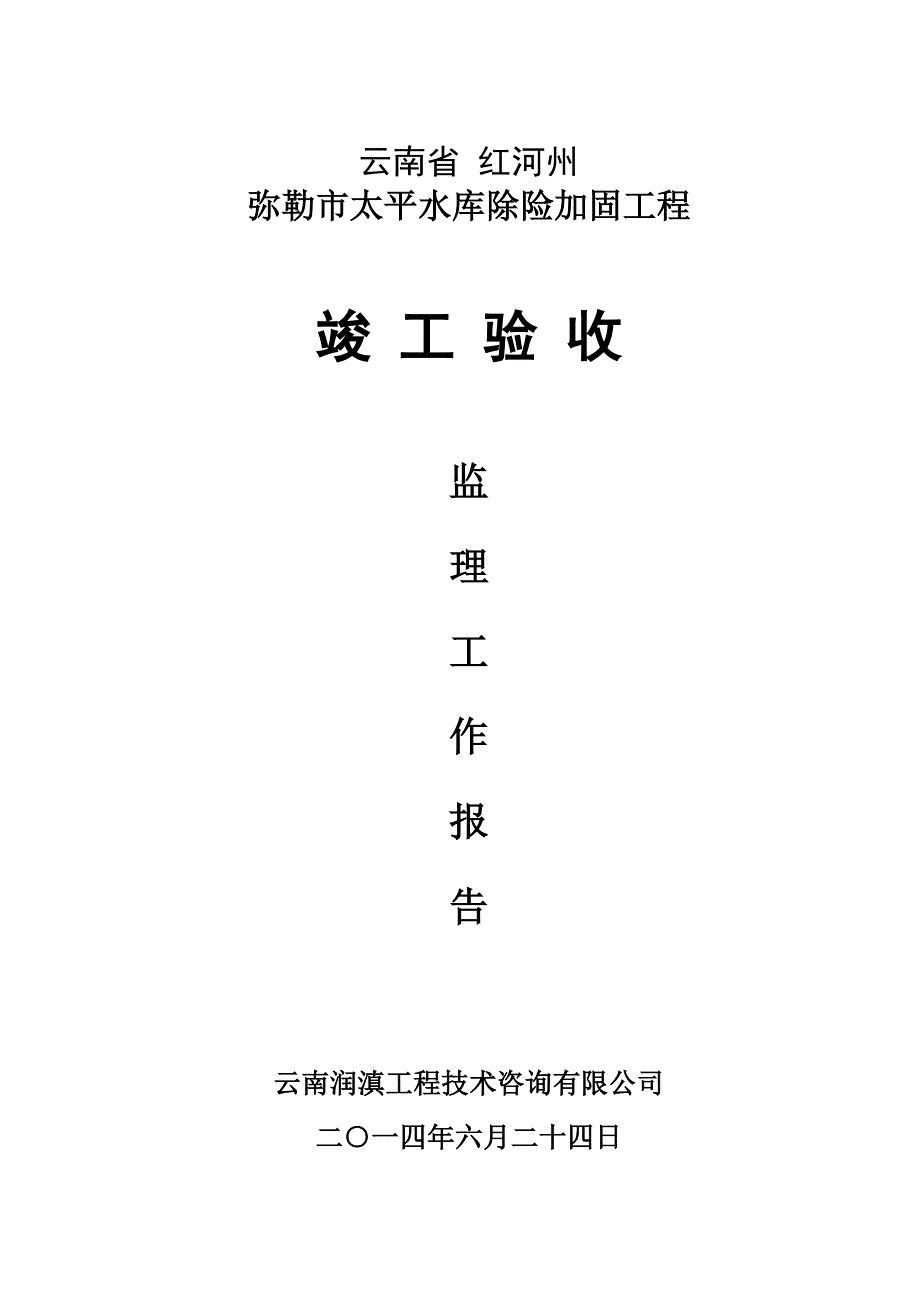

云南省 红河州弥勒市太平水库除险加固工程竣 工 验 收监理工作报告云南润滇工程技术咨询有限公司二○一四年六月二十四日28责 任 表批准：江云川审定：普忠泽审核：王祥编写：范春昭目 录Ⅰ 工程概况 11.1 工程位置与流域概况 11.2工程病险安全鉴定及批复过程 21.2.1工程除险加固的必要性 21.2.2工程设计标准和主要建设内容 21.3工程设计变更情况 31.4设计变更结论 41.5工程建设情况 51.5.1主坝整修单位工程 51.5.1.1单位工程开完工日期 51.5.1.2单位工程建设内容 51.5.1.3施工过程 71.5.1.4完成主要工程量 71.5.2主坝防渗单位工程 71.5.2.1单位工程开完工日期 71.5.2.2单位工程建设内容 81.5.2.3施工过程 81.5.2.4完成主要工程量 81.5.3副坝单位工程 91.5.3.1单位工程开完工日期 91.5.3.2单位工程建设内容 91.5.3.3施工过程 91.5.3.4完成主要工程量 91.5.4输水隧洞单位工程 101.5.4.1单位工程完成情况及完成的主要工程量 131.5.4.2质量等级 141.5.5.其它附属单位工程 15Ⅱ 监理规划 172.1 监理规划依据 172.2 监理规划的总目标 172.2.1项目总投资额 172.2.2总进度目标 182.2.3质量目标 202.3组织机构的设置 202.4监理制度的建立 202.5检测采用的方法和主要设备 21Ⅲ 监理过程 213.1进度控制 223.2质量控制 233.2.1质量控制依据 233.2.2施工质量控制 243.2.2.1事前质量控制 243.2.2.2事中质量控制 27（三）现场平行检测 303.2.2.3 事后质量控制 413.3投资控制 413.3.1合同范围内工程项目投资控制 413.3.2工程的计量、支付与结算 423.3.2.1工程量计量 423.3.2.2工程竣工决算审计 423.4施工安全控制 433.5合同管理 433.5.1合同签订情况 433.5.2合同管理的主要内容 443.6信息管理 443.7组织协调 45Ⅳ 监理效果 454.1安全控制效果 454.1.1输水隧洞安全控制 454.1.2主坝整修及防渗安全控制 464.2质量控制效果 46Ⅴ 工程评价 47Ⅵ 经验与建议 48Ⅶ 附件 497.1单位工程质量等级评定表 497.2除险加固工程项目施工质量评定表 517.3监理机构的设置与主要工作人员情况 527.4工程建设施工监理大事记 52Ⅰ 工程概况1.1 工程位置与流域概况弥勒市太平水库位于弥阳镇东部，属珠江流域南盘江水系，水库坝址位于禹门河左支小沙河上。
工程区地理位置东经103°32'、北纬24°27'，坝址以上本区径流面积48.9km2，引水区径流面积632.0 km2，多年平均年径流量1.4096亿m3太平水库总库容8621.6万m3,设计灌溉面积11.49万亩，是一座以农业灌溉为主，兼顾防洪、发电等综合效益的中型水利工程水库主要靠引禹门河水充蓄，禹门河属甸溪河流域，甸溪河属珠江流域南盘江水系太平水库坝址以上河道全长12.5km，河道平均坡降27.7％，坝址以下至禹门河汇口河道长250m水库枢纽工程由1座主坝、l座副坝、泄洪隧洞和输水隧洞等建筑物组成，主、副坝为均质土坝，主坝最大坝高28.73m，副坝最大坝高6m太平水库肩负下游弥阳镇、新哨镇、竹园镇、朋普镇及东风农场等四镇一农场的灌溉任务，灌区人口9.8万，占全县总人口的40%，水库设计灌溉面积11.49万亩，有效灌溉面积10.5万亩，年洪总量4500万m3，太平水库坝后电站装机2×400kw，设计年发电量334.13 万度，电站发电用水服从灌溉供水，当水库向灌区供水时开机发电本次除险加固工程主要包括主坝防渗处理、加高防浪墙、坝顶整治及坝面护坡；副坝坝顶整治、坝面护坡、封堵输水低涵、新建输水隧洞等内容。
弥勒市太平水库除险加固工程共划分为5个单位工程（主坝整修、主坝防渗、输水隧洞、副坝、其他附属），其中主要单位工程1个，为主坝防渗工程5个单位工程划分为25个分部工程，371个单元工程1.2工程病险安全鉴定及批复过程2011年12月2日,云南省水利厅、云南省发展和改革委员会印发云水规计[2011]261号文，下发了弥勒县太平水库除险加固工程初步设计报告批复批复总投资3927万元1.2.1工程除险加固的必要性太平水库地处红河州弥勒市，位于珠江流域南盘江水系禹门河左支小沙河上，是一座以灌溉为主，兼顾防洪、供水的中型水利工程枢纽由主坝、副坝、输水低涵及泄洪隧洞组成太平水库始建于1956年，历经多次扩建，总库容8621.6万m3,设计灌溉面积11.49万亩存在的主要问题是：主坝坝体、坝基及两坝肩渗水严重；主坝及副坝上、下游坝坡不均匀沉降；输水低涵为坝下涵管，洞身开裂，渗水；输水低涵闸门锈蚀、止水老化漏水，螺杆机锈蚀启闭不灵，工作闸门锥形阀漏水严重；上引水沟闸门启闭不灵；管理设施不全等太平水库下游有弥阳镇，新哨镇、竹园镇、朋普镇及东方农场9.8万人、9.96万亩农田，昆明～河口公路，326国道和弥勒～师宗公路从下游通过，水库防洪安全要求较高。
2010年6月3日，水利部大坝安全管理中心以坝涵【2010】1319号文同意太平水库为三类坝的鉴定结论为确保水库运行安全，正常发挥工程效益，促进地区经济社会持续稳定发展，太平水库除险加固工程是必要的1.2.2工程设计标准和主要建设内容1.工程规模及防洪标准太平水库总库容8621.6万m3,属中型水库，工程等别Ⅲ等主要建筑物大坝、输水隧洞及泄洪隧洞按3级建筑物设计，次要建筑物、临时建筑物按4级建筑物设计水库设计标准为100年一遇，校核洪水标准为2000年一遇，消能防冲洪水标准为30年一遇，输水隧洞施工期临时度汛洪水标准枯期洪水标准为5年一遇工程抗震设防烈度为Ⅶ度2.水库除险加固主要建设内容主坝防渗处理、加高防浪墙，坝顶整治及坝面护坡；副坝坝顶整治及坝面护坡；完善大坝排水及安全监测设施；封堵输水低涵，新建输水隧洞；泄洪隧洞检修闸门、工作闸门检修；上引水沟闸门检修，更换启闭机；维修防汛公路，水库管理房修缮等1.3工程设计变更情况1. 关于防渗墙的底界，根据施工过程中钻孔的岩芯资料确定其底界，确定原则为：防渗墙底嵌入基岩深≧1m，且各槽段底界必须保持水平，坝基帷幕顶界按与防渗墙底界以上搭连接5m作相应的调整；2. 为确保主坝坝基灌浆防渗体的质量，考虑防渗墙的施工对已完成灌浆实验的二、三、四，三个实验阶段的坝基帷幕体的扰动影响，经业主、监理、设计、施工等多方面讨论决定对此三个试验段顶部两灌段（10m左右范围内）进行重新帷幕灌浆；3. 根据主坝防渗墙施工平台的布置情况，需对坝顶上游侧防浪墙拆除，对上游坝肩两根输水管道拆除，以便搭建施工平台及铺设施工轨道。
坝顶具体改造措施调整为：在坝顶上游侧新建M7.5浆砌块石供水管道沟槽，宽0.8m、深0.6m,并采用C20钢筋砼预制板封盖沟槽，新建M7.5浆砌块石防浪墙，放浪墙加高改造措施为：在底部采用C20砼加高100mm、厚350mm，改造后的防浪墙高达到设计高度，防浪墙高0.9m；下游侧布设机解石路沿高300mm、宽180mm，（详见附图一）4. 由于下游戗台以上坝面存在白蚁破坏，且在坝体防渗工程的施工过程对此坝面造成部分损坏，坝面雨水冲刷严重，同时戗台下游坝面已完成浆砌石网格梁草皮护坡以及铺砂防蚁工程，为保证主坝坝体除险加固工程质量，同时使坝面的整体协调统一，经业主、监理、设计、施工等多方讨论决定对戗台以上的坝面也采取M5.0浆砌块石网格梁草皮护坡以及铺砂防蚁的除险加固措施；结构布置参照施工图《主坝下游坝坡设计图》ML-TP-SN-05. 在主坝坝轴里程0+000至0+440m范围内上游坡两级变坡处，高程1575.5m左右存在一道不规则的坎，为对该部分的坝面毛条石护坡形成整体保护，确保工程质量，经业主、监理、设计、施工等多方讨论决定在该处采取支砌M7.5浆砌毛条石台阶过渡两级变坡（详见附图一）。
6. 输水隧洞无压段锁口位置由原来设计的0+113m调整至0+162m由于在里程0+142m至0+157m之间地面为水库上坝公路，在此部分洞轴线长15m范围内，对钢支撑的钢拱架的间距调整为40cm以确保上坝公路安全及施工安全7.根据竖井位置的地形，竖井锁口平台由原设计高程1577.60m变更至1579.10m；竖井闸室前增加一个工作平台长4m、宽5.9m,平台三边为C20砼挡墙,厚40cm,平台中部回填土夹石夯实，检修平台高程为1579.10m，取消原设计检修平台的挑梁部分，为方便输水隧洞的管理，在竖井闸室底层（即检修平台层）增加24cm砖砌体,高2.1m,预制砼花砖高1.6m，增加一道双开钢门1500×2000mm8. 在隧洞开挖过程中，进口段0-227.2～0-191.2长36m为软基，采取M7.5浆砌块石回填处理，厚30～50cm;在无压段0+120～0+152m,0+093.5～0+098.5 m,长37m为软基，采取M10号浆砌块石回填处理，厚30cm1.4设计变更结论输水隧洞无压段锁口位置由原来设计的0+113m调整至0+162m,由于在里程0+142m至0+157m之间地面为水库上坝公路，在此部分洞轴线长15m范围内，对钢支撑的钢拱架的间距调整为40cm以确保上坝公路安全及施工安全。
1.5工程建设情况1.5.1主坝整修单位工程主坝整修单位工程主要对主坝上下游坝坡整修、坝顶路面及防浪墙工程、导渗体翻修、低涵封堵及新建观测设施1.5.1.1单位工程开完工日期主坝整修工程于2012年5月23日开工，2013年9月26日完工1.5.1.2单位工程建设内容1.上游坝坡干砌毛条石护坡、护坡反滤层填筑、块石垫层、上游坝坡变坡（戗台）M7.5浆砌毛条石台阶支砌2.坝顶土方开挖、坝顶块石垫层、坝顶C20混凝土路面、坝顶M7.5浆砌粗料石防浪墙、坝顶下游机解石路缘、坝顶M7.5浆砌粗料石护肩及碎石垫层3.下游坝坡土方开挖、下游坝坡粗砂垫层、下游坝坡M5.0浆砌块石花网格；下游坝坡草皮护坡；戗台M7.5浆砌毛条石护坡与护肩；下游人行台阶翻修；总排水沟M7.5浆砌毛条石边墙及总排水沟M10砂浆抹面4.下游局部导渗体土方开挖、回填反滤层、回填干砌块石暗管及回填坝体土坝轴里程分别为0+241.30m、0+300.45m、0+423.99m，编号分别为S1、S2、S35.主坝大坝观测设施按除险加固后的大坝监测要求进行坝体变形、渗流等监测项目设施的安装配备，包括坝体沉降位移桩、工作基点、校核基点、测压管、水位观测尺、坝脚量水堰。
6.主坝低涵封堵C20混凝土堵头、回填干砌块石、充填灌浆、预压骨料M10水泥砂浆灌浆工程施工过程中，根据工程施工情况设计单位作了以下主要设计修改：（1）根据主坝防渗墙施工平台的布置情况，需对坝顶上游侧防浪墙拆除，对上游坝肩两根输水管道拆除，以便搭建施工平台及铺设施工轨道坝顶具体改造措施调整为：在坝顶上游侧新建M7.5浆砌块石供水管道沟槽宽0.8m，深0.60m，并采用C20钢筋砼预制板封盖沟槽，新建M7.5浆砌块石防浪墙对原来防浪墙在底部采用C20砼加高100mm，厚350mm。
