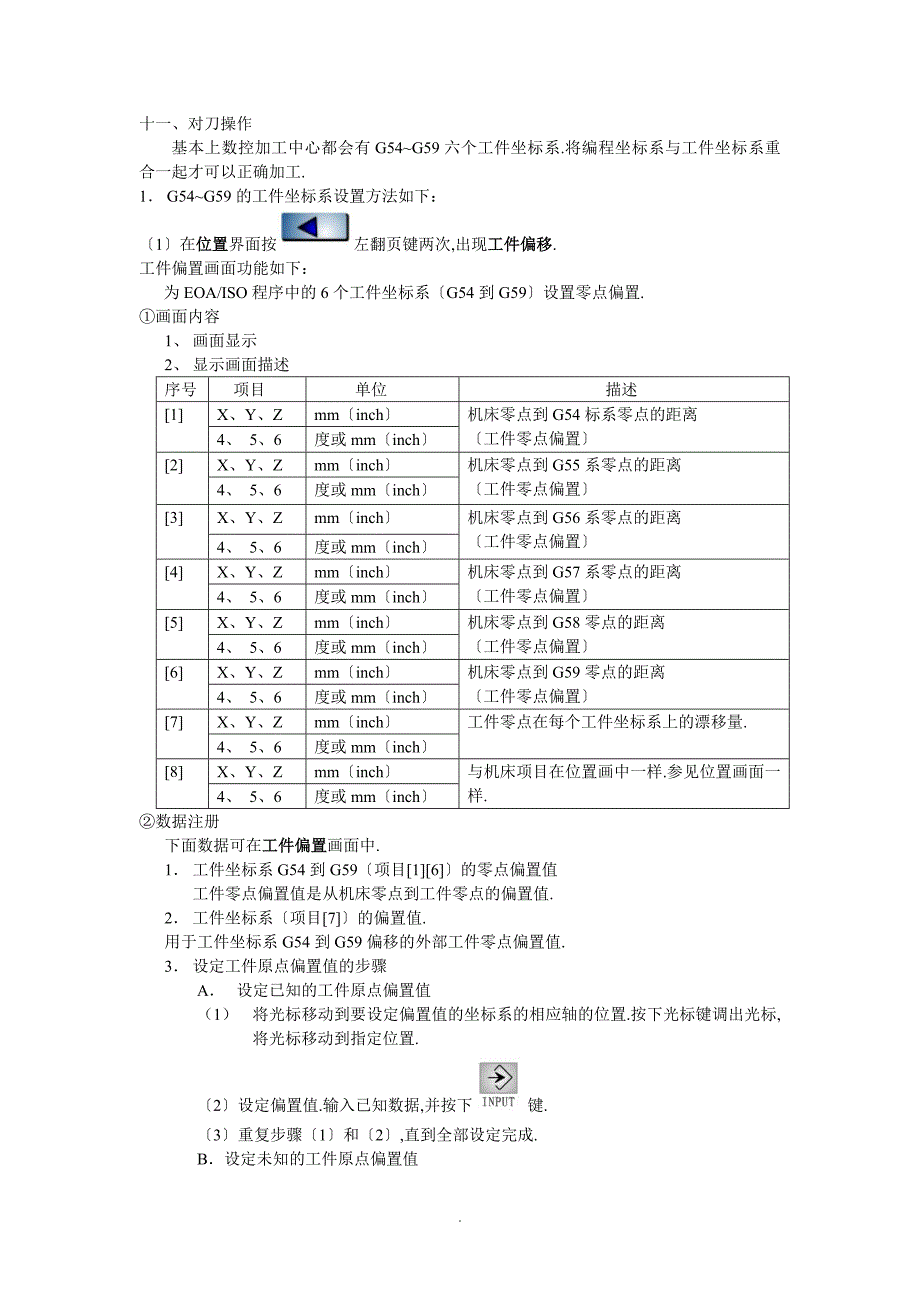

十一、对刀操作基本上数控加工中心都会有G54~G59六个工件坐标系.将编程坐标系与工件坐标系重合一起才可以正确加工.1. G54~G59的工件坐标系设置方法如下:〔1〕在位置界面按左翻页键两次,出现工件偏移.工件偏置画面功能如下: 为EOA/ISO程序中的6个工件坐标系〔G54到G59〕设置零点偏置.①画面内容1、 画面显示2、 显示画面描述序号项目 单位描述[1]X、Y、Zmm〔inch〕机床零点到G54标系零点的距离〔工件零点偏置〕4、 5、6度或mm〔inch〕[2]X、Y、Zmm〔inch〕机床零点到G55系零点的距离〔工件零点偏置〕4、 5、6度或mm〔inch〕[3]X、Y、Zmm〔inch〕机床零点到G56系零点的距离〔工件零点偏置〕4、 5、6度或mm〔inch〕[4]X、Y、Zmm〔inch〕机床零点到G57系零点的距离〔工件零点偏置〕4、 5、6度或mm〔inch〕[5]X、Y、Zmm〔inch〕机床零点到G58零点的距离〔工件零点偏置〕4、 5、6度或mm〔inch〕[6]X、Y、Zmm〔inch〕机床零点到G59零点的距离〔工件零点偏置〕4、 5、6度或mm〔inch〕[7]X、Y、Zmm〔inch〕工件零点在每个工件坐标系上的漂移量.4、 5、6度或mm〔inch〕[8]X、Y、Zmm〔inch〕与机床项目在位置画中一样.参见位置画面一样.4、 5、6度或mm〔inch〕②数据注册下面数据可在工件偏置画面中.1. 工件坐标系G54到G59〔项目[1][6]〕的零点偏置值工件零点偏置值是从机床零点到工件零点的偏置值.2. 工件坐标系〔项目[7]〕的偏置值.用于工件坐标系G54到G59偏移的外部工件零点偏置值.3. 设定工件原点偏置值的步骤A. 设定已知的工件原点偏置值(1) 将光标移动到要设定偏置值的坐标系的相应轴的位置.按下光标键调出光标,将光标移动到指定位置.〔2〕设定偏置值.输入已知数据,并按下键.〔3〕重复步骤〔1〕和〔2〕,直到全部设定完成.B.设定未知的工件原点偏置值如果不知道要设定的偏置值,可以利用刀尖记忆功能〔保存刀尖位置数据〕来设定数据.(1) 安装一把有足够加工长度的刀具.(2) 将刀尖移动到指定的工件原点,手动移动各轴,直到刀尖达到工件原点.(3) 将光标移动到要设定偏置值的坐标系的相应轴的位置.(4) 按下刀尖记忆菜单键,然后直接按键.计算机会自动把当前的机械坐标输入到对应的位置.(5) 在指定轴向上设定从工件原点到刀具参考点的距离.4.设定工件坐标系的偏移量 通过将工件零点设定为偏移坐标来设定偏移量,与"设定工件零点偏置的步骤"相同.注意:利用增量输入菜单功能,可以通过给当前数据选择增量或负增量来设定数据..。
